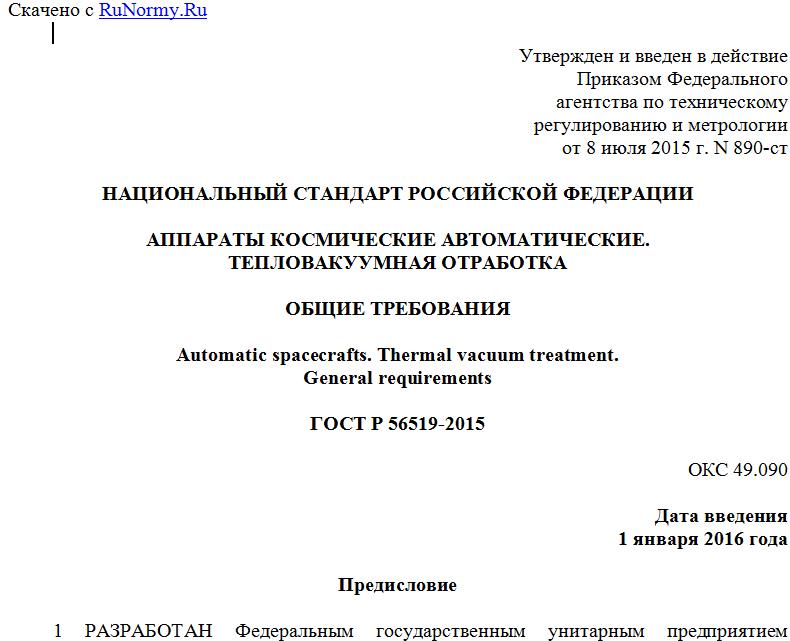

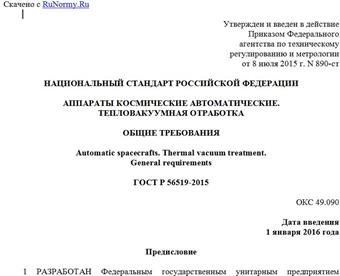

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 8 июля 2015 г. N 890-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
АППАРАТЫ КОСМИЧЕСКИЕ АВТОМАТИЧЕСКИЕ.
ТЕПЛОВАКУУМНАЯ ОТРАБОТКА
ОБЩИЕ ТРЕБОВАНИЯ
Automatic spacecrafts. Thermal vacuum treatment.
General requirements
ГОСТ Р 56519-2015
ОКС 49.090
Дата введения
1 января 2016 года
Предисловие
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Центральный научно-исследовательский институт машиностроения" (ФГУП "ЦНИИмаш")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 321 "Ракетно-космическая техника"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 8 июля 2015 г. N 890-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на автоматические космические аппараты, непосещаемые человеком, бортовая аппаратура которых преимущественно работает в вакууме (космические аппараты негерметичного исполнения), их технологические блоки и модули.
Настоящий стандарт устанавливает виды, методы и средства тепловакуумной отработки, порядок подготовки и проведения отработки, требования к наземным приемо-сдаточным испытаниям космического аппарата, а также требования к организационно-техническому обеспечению наземной тепловакуумной отработки.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 2.103-68 Единая система конструкторской документации. Стадии разработки
ГОСТ 2.106-96 Единая система конструкторской документации. Текстовые документы
ГОСТ 16504-81 Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения
ГОСТ Р 8.563-2009 Государственная система обеспечения единства измерений. Методики (методы) измерений
ГОСТ Р 8.568-97 Государственная система обеспечения единства измерений. Аттестация испытательного оборудования. Основные положения
ГОСТ Р 51672-2000 Метрологическое обеспечение испытаний продукции для целей подтверждения соответствия. Основные положения
ГОСТ Р 53802-2010 Системы и комплексы космические. Термины и определения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены термины по ГОСТ 16504, ГОСТ Р 53802, а также следующие термины с соответствующими определениями:
3.1 аксиальная тепловая труба: Тепловая труба, представляющая собой ампулизированную герметизированную конструкцию в форме цилиндрической трубки с канавками-капиллярами на внутренней поверхности трубки.
3.2 головная организация: Организация отрасли, проводящая анализ результатов наземной экспериментальной отработки космических аппаратов и выдающая заключения на их допуск к летным испытаниям.
3.3 доводочные испытания: Исследовательские испытания, проводимые при разработке продукции с целью оценки влияния вносимых в нее изменений для достижения заданных значений показателей ее качества.
3.4 имитатор инфракрасного излучения: Система тепловакуумной камеры, представляющая собой источник инфракрасного излучения, предназначенный для имитации суммарных падающих лучистых потоков на поверхность объекта испытаний: собственного излучения планеты и отраженного от ее поверхности солнечного излучения, собственного излучения конструкции отсутствующих частей космического аппарата, или для имитации общих суммарных поглощенных лучистых потоков от Солнца, планеты и отсутствующих частей аппарата.
3.5 имитатор солнечного излучения: Система тепловакуумной камеры, предназначенная для создания в рабочей зоне камеры поля лучистого потока, близкого к солнечному по спектральной плотности, энергетической яркости, равномерности и расходимости лучей.
3.6 испытания контрольные: Испытания, проводимые для контроля качества объекта.
3.7 квалификационные испытания: Контрольные испытания для оценки готовности организации к выпуску продукции.
3.8 комплексные тепловакуумные испытания: Совокупность видов испытаний автоматических космических аппаратов, определенных комплексной программой экспериментальной отработки и проводимых при экспериментальной отработке и проверке механически собранного космического аппарата в тепловакуумной камере при условиях, близких к реальным условиям эксплуатации.
3.9 контурная тепловая труба: Тепловая труба с капиллярным пористым телом (тепловым насосом) в зоне испарения и радиационным теплообменником-конденсатором в зоне сброса тепла в космическое пространство.
3.10 предварительные испытания: Контрольные испытания опытных образцов с целью определения возможности их предъявления на приемо-сдаточные испытания.
3.11 приборно-агрегатное оборудование: Совокупность бортовой служебной, целевой аппаратуры и оборудования бортовых систем космических аппаратов.
3.12 приемо-сдаточные испытания: Контрольные испытания продукции при приемочном контроле.
3.13 радиационный теплообменник-конденсатор: Конденсационное устройство, представляющее собой сотопанель, внутри которой проходит парожидкостная магистраль, а наружная поверхность является излучателем, как правило, с терморегулирующим покрытием типа солнечный отражатель.
3.14 система обеспечения теплового режима космического аппарата: Совокупность бортовых устройств и элементов конструкции, предназначенная для обеспечения требуемого теплового режима.
3.15 система терморегулирования автоматического космического аппарата: Обеспечивающая бортовая система автоматического космического аппарата, являющаяся частью системы обеспечения теплового режима космического аппарата и использующая активные средства для регулирования температуры, позволяющие менять условия внутреннего и внешнего теплообмена.
3.16 тепловакуумная камера: Вакуумная камера, оснащенная имитаторами воздействия основных факторов и характеристик открытого космического пространства.
3.17 тепловакуумная отработка космических аппаратов: Совокупность проектно-конструкторских, расчетно-теоретических и экспериментальных работ, проводимых с целью обеспечения заданных в техническом задании на систему обеспечения теплового режима космического аппарата (или в технических условиях на космический аппарат) технических и эксплуатационных характеристик системы обеспечения теплового режима и обеспечения требуемого теплового режима космического аппарата на всех этапах его эксплуатации, в том числе при аварийных ситуациях.
3.18 тепловакуумные испытания космических аппаратов: Испытания, проводимые с целью экспериментальных исследований, определения и подтверждения соответствия требованиям технического задания тактико-технических характеристик, технических характеристик активных и пассивных средств обеспечения теплового режима космического аппарата, количественных и качественных характеристик тепломассообмена и теплового состояния конструкции в вакууме при имитации тепловых условий функционирования.
Примечание - Допускается для данного вида испытаний использовать наименование "термовакуумные испытания", тождественное в рамках применения настоящего стандарта.
3.19 тепловая сотопанель: Высокоэффективное теплопередающее устройство автоматического космического аппарата, представляющее собой трехслойную конструкцию, выполненную из двух пластин, разделенных сотовой конструкцией, внутри которой проложены тепловые трубы.
3.20 тепловая сотопанель приборно-агрегатного оборудования: Тепловая сотопанель, на поверхности, которой устанавливается приборно-агрегатное оборудование.
3.21 тепловая сотопанель радиационного теплообменника: Тепловая сотопанель, наружная поверхность которой используется как излучатель с терморегулирующим покрытием.
3.22 тепловая труба: Испарительно-конденсационное устройство автоматического космического аппарата, предназначенное для передачи теплоты между элементами конструкции и приборами космического аппарата (от горячей зоны испарения к холодной зоне конденсации), работающее без затрат электроэнергии за счет движения теплоносителя под действием капиллярных сил.
3.23 тепловое состояние космического аппарата: Состояние космического аппарата, характеризуемое в определенный момент времени и реальных тепловых условиях функционирования, совокупностью теплофизических свойств конструкции, параметров температурных полей в объемах конструкции, бортового оборудования, аппаратуры, рабочих жидкостей и теплоносителей, скоростью движения и расходами теплоносителей, величинами конвективных, кондуктивных и лучистых тепловых связей между элементами космического аппарата, а также значениями параметров системы обеспечения теплового режима.
3.24 тепловой макет: Изделие, изготовленное по конструкторской документации организации-разработчика и обеспечивающее воспроизведение технических и эксплуатационных характеристик системы обеспечения теплового режима и (или) автономного средства обеспечения теплового режима и параметров обеспечиваемого ими теплового режима космического аппарата, соответствующих эксплуатационным.
3.25 тепловой режим космического аппарата: Распределения по времени и в пространстве величин температур теплоносителей, конструкции и приборно-агрегатного оборудования, параметров теплообмена космического аппарата, определенных в техническом задании и обеспечивающих при заданных условиях функционирования выполнение целевой программы полета.
3.26 тепловые условия функционирования космических аппаратов: Совокупность изменяющихся во времени и пространстве по траектории полета внешних и внутренних тепловых нагрузок.
3.27 терморегулирующее покрытие: Покрытие, наносимое на поверхность космического аппарата или на поверхности его отдельных элементов с целью обеспечения заданных радиационных характеристик этой поверхности.
3.28 штатное изделие: Изделие, полностью выполненное по конструкторской документации с литерой 0 или 01 и предназначенное для летных испытаний и эксплуатации.
3.29 электротермовакуумные испытания: Проверка электрических характеристик оборудования и функционирования систем космического аппарата в условиях вакуума при экстремальных значениях температур в условиях эксплуатации.
4 Сокращения
