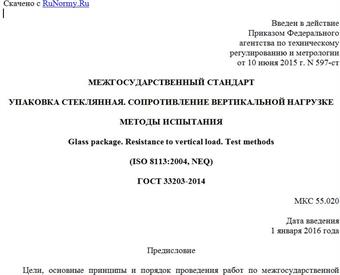

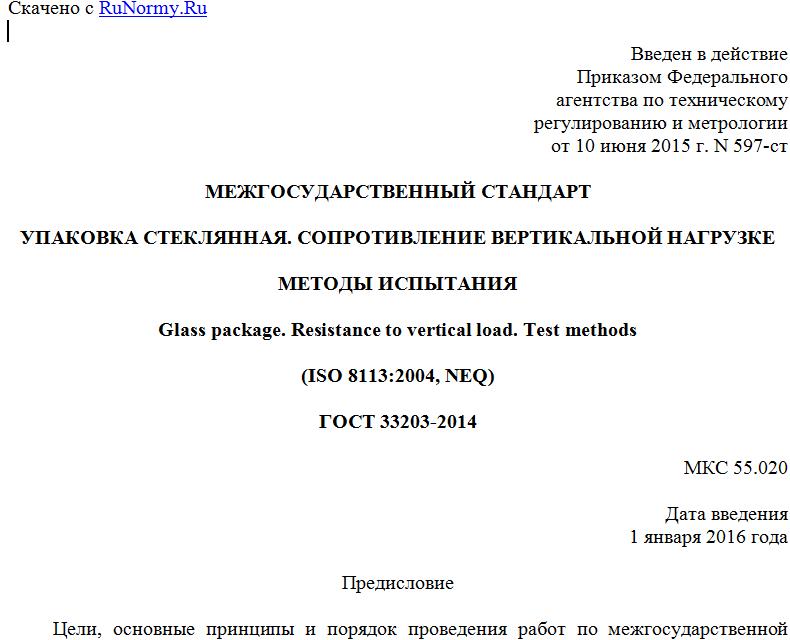

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 10 июня 2015 г. N 597-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
УПАКОВКА СТЕКЛЯННАЯ. СОПРОТИВЛЕНИЕ ВЕРТИКАЛЬНОЙ НАГРУЗКЕ
МЕТОДЫ ИСПЫТАНИЯ
Glass package. Resistance to vertical load. Test methods
(ISO 8113:2004, NEQ)
ГОСТ 33203-2014
МКС 55.020
Дата введения
1 января 2016 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Обществом с ограниченной ответственностью "Эксперт-Стандарт" (ООО "Эксперт-Стандарт")
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 074 "Стеклянная тара и посуда"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 22 декабря 2014 г. N 73-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 10 июня 2015 г. N 597-ст межгосударственный стандарт ГОСТ 33203-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2016 г.
5 Настоящий стандарт соответствует международному стандарту ISO 8113:2004 Glass containers - Resistance to vertical load - Test method (Тара стеклянная. Сопротивление вертикальной нагрузке. Метод испытания).
Международный стандарт разработан техническим комитетом по стандартизации ISO/TC 63 "Тара стеклянная", подкомитетом SC 2 "Методы испытаний" Международной организации по стандартизации (ISO).
Перевод с английского языка (en).
Степень соответствия - неэквивалентная (NEQ)
6 Настоящий стандарт разработан на основе применения ГОСТ Р 52596-2006 <*>
--------------------------------
<*> Приказом Федерального агентства по техническому регулированию и метрологии от 10 июня 2015 г. N 597-ст ГОСТ Р 52596-2006 отменен с 1 января 2016 г.
7 Настоящий стандарт разработан для обеспечения соблюдения требований Технического регламента Таможенного союза 005/2011 "О безопасности упаковки"
8 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт распространяется на стеклянную упаковку: бутылки, банки, флаконы (далее - стеклянная упаковка) и устанавливает методы испытания (А и Б) сопротивления стеклянной упаковки усилию сжатия при вертикальной нагрузке по оси.
Метод А применяют для испытания сопротивления усилию сжатия при вертикальной нагрузке, установленного в нормативных документах на стеклянную упаковку конкретных видов.
Метод Б применяют для испытания сопротивления усилию сжатия при вертикальной нагрузке стеклянной упаковки конкретных видов до разрушения.
2. Отбор и подготовка образцов
2.1 Порядок отбора и количество образцов для испытания по методу А устанавливают в нормативных документах на стеклянную упаковку конкретных видов.
2.2 Порядок отбора, количество образцов и требования к ним при испытании по методу Б устанавливают в программе проведения испытания с учетом целей испытаний.
2.3 Для испытаний отбирают образцы, которые не подвергали другим механическим и термическим испытаниям. Образцы должны соответствовать требованиям нормативных документов на стеклянную упаковку конкретных видов.
2.4 Перед началом испытаний образцы выдерживают не менее 30 мин в помещении с температурой не ниже 18 °C. Температура испытуемых образцов не должна отличаться от температуры окружающей среды более чем на 5 °C.
3. Аппаратура
3.1 Для испытания стеклянной упаковки применяют пресс или другое испытательное оборудование, с пределом относительной погрешности не более 2,5%, обеспечивающее создание и измерение непрерывно возрастающей вертикальной нагрузки.
Аппаратура включает:
- две плоские горизонтальные расположенные параллельно одна над другой металлические плиты. Верхняя плита должна быть самоцентрирующаяся при контакте с образцом стеклянной упаковки. На поверхности нижней плиты должно быть устройство, обеспечивающее совпадение вертикальной оси испытуемого образца стеклянной тары с осью приложения вертикальной нагрузки или указаны центровочные отметки;
- защитное приспособление, подходящее для испытуемого стеклянного образца по высоте и обеспечивающее безопасность работы.
3.2 Прокладки (резина, картон, пластик и т.п.), предотвращающие контакт стеклянного образца с поверхностью металлических плит при проведении испытания.
4. Порядок проведения испытаний
4.1 Испытания проводят в помещении без сквозняка при температуре воздуха не ниже 18 °C.
4.2 Условия проведения испытаний должны быть одинаковыми для всех образцов одной выборки.
4.3 Поверхности плит должны быть чистыми и исключено наличие стеклянных частиц на них.
4.4 На нижнюю плиту помещают прокладку, по центру плиты устанавливают образец, положив на него вторую прокладку.
Примечание - При испытании нового образца применяются каждый раз новые прокладки.
4.5 Метод А
4.5.1 Образец помещают в пресс или испытательное оборудование и создают вертикальную нагрузку, которая должна возрастать равномерно непрерывно до значения, установленного в нормативных документах. После достижения установленных нормативных значений нагрузку снимают.
4.5.2 После окончания испытаний образец вынимают из пресса и осматривают.
4.6 Метод Б
4.6.1 Образец помещают в пресс или испытательное оборудование и создают вертикальную нагрузку, которая должна возрастать равномерно непрерывно до разрушения образца. Значение нагрузки, при котором произошло разрушение образца, фиксируют.
5. Протокол результатов испытаний
Результаты испытаний записывают в протокол или журнал, в котором указывают:
- ссылку на настоящий стандарт;
- ссылку на используемый(е) метод(ы) испытания (4.5 и/или 4.6);
- описание образцов стеклянной упаковки (цвет, тип и вместимость);
- объем выборки;
- акт отбора образцов;
- место проведения испытаний;
- тип используемых средств измерений;
- полученные результаты;
- фамилия ответственного лица, проводившего испытания, его подпись и дату проведения испытания.
Для просмотра документа целиком скачайте его >>>
