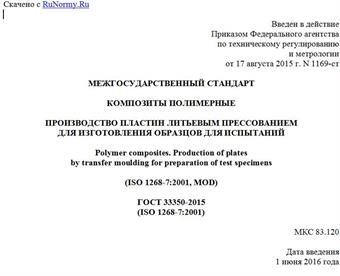

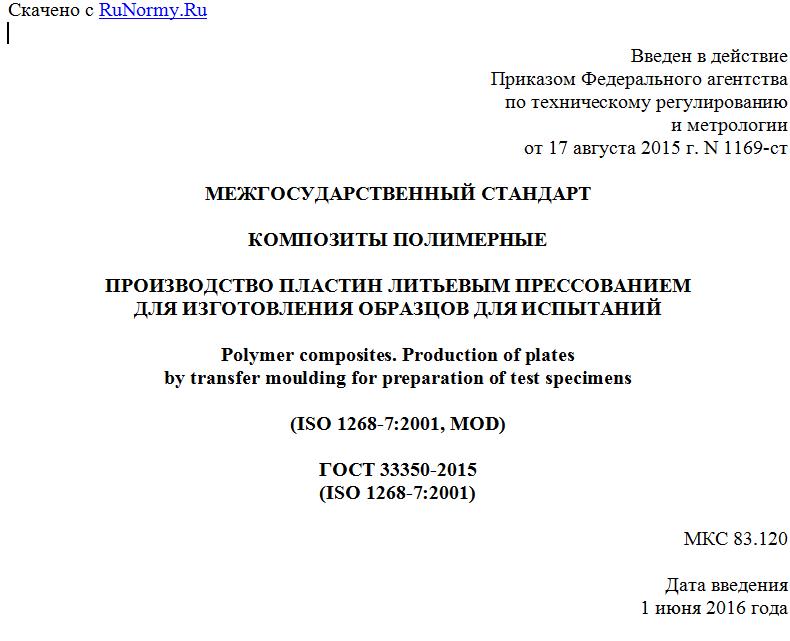

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 17 августа 2015 г. N 1169-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КОМПОЗИТЫ ПОЛИМЕРНЫЕ
ПРОИЗВОДСТВО ПЛАСТИН ЛИТЬЕВЫМ ПРЕССОВАНИЕМ
ДЛЯ ИЗГОТОВЛЕНИЯ ОБРАЗЦОВ ДЛЯ ИСПЫТАНИЙ
Polymer composites. Production of plates
by transfer moulding for preparation of test specimens
(ISO 1268-7:2001, MOD)
ГОСТ 33350-2015
(ISO 1268-7:2001)
МКС 83.120
Дата введения
1 июня 2016 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Объединением юридических лиц "Союз производителей композитов" на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 5
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 497 "Композиты, конструкции и изделия из них"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 18 июня 2015 г. N 47-2015)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Украина UA Минэкономразвития Украины
4 Приказом Федерального агентства по техническому регулированию и метрологии от 17 августа 2015 г. N 1169-ст межгосударственный стандарт ГОСТ 33350-2015 (ISO 1268-7:2001) введен в действие в качестве национального стандарта Российской Федерации с 1 июня 2016 г.
5 Настоящий стандарт модифицирован по отношению к международному стандарту ISO 1268-7:2001 Fibre-reinforced plastics - Methods of producing test plates - Part 7: Resin transfer moulding (Пластмассы, армированные волокном. Методы изготовления пластин для испытаний. Часть 7. Литьевое прессование смол) путем:
- изменения отдельных структурных элементов;
- изменения отдельных слов, фраз.
Измененные отдельные слова, фразы выделены в тексте курсивом. Слова и фразы изменены с целью соблюдения норм русского языка и принятой терминологии.
Текст измененных отдельных структурных элементов выделен в стандарте одиночной вертикальной полужирной линией на полях слева (четная страница) или справа (нечетная страница) от соответствующего текста. Разъяснение причин изменения структурных элементов приведено в приложении ДВ.
В настоящем стандарте исключен структурный элемент "Введение" в соответствии с ГОСТ 1.3, 8.2.1.2.
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ 1.5 (подраздел 3.6).
Ссылки на введенные международные стандарты заменены ссылками на соответствующие межгосударственные стандарты.
Ссылки на международные стандарты, которые не приняты в качестве межгосударственных стандартов, заменены в тексте стандарта соответствующим текстом.
Информация о замене ссылок приведена в дополнительном приложении ДГ.
Перевод с английского языка (en).
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, имеются в Федеральном информационном фонде технических регламентов и стандартов
Степень соответствия - модифицированная (MOD)
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт распространяется на полимерные композиты и устанавливает общие требования к изготовлению пластин литьевым прессованием (далее - RTM-инфузия), используемых для изготовления образцов для испытаний. Настоящий стандарт применяют совместно с ГОСТ 33345.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 33345-2015 (ISO 1268-1:2001) Композиты полимерные. Производство пластин для изготовления образцов для испытаний. Общие технические требования
ISO 11357-2:1999 Пластмассы. Дифференциальная сканирующая калориметрия (ДСК). Часть 2. Определение температуры стеклования <1>
--------------------------------
<1> Действует только для применения настоящего стандарта. Перевод стандарта приведен в приложении ДА.
ISO 11357-5:1999 Пластмассы. Дифференциальная сканирующая калориметрия (ДСК). Часть 5. Определение характеристических температур и времени по кривым реакции, определение энтальпии и степени превращения <2>
--------------------------------
<2> Действует только для применения настоящего стандарта. Перевод стандарта приведен в приложении ДБ.
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Требования безопасности
Требования безопасности - по ГОСТ 33345.
4. Сущность метода
Укладывают армирующий наполнитель в полость формы и закрывают ее. Закачивают смолу с добавками в полость формы, пропитывают армирующий наполнитель и проводят отверждение. Допускается для ускорения процесса изготовления пластин создавать отрицательное давление в форме перед подачей смолы с добавками и нагревать смолу для уменьшения ее вязкости и сокращения времени отверждения. Если используют смолу с высокой реакционной способностью, смолу и отвердитель вводят раздельно при помощи двух насосов в камеру, где происходит смешивание, а затем закачивают в форму.
5. Материалы
5.1 В качестве армирующих наполнителей используют маты (маты из рубленых комплексных нитей или маты из непрерывных комплексных нитей), рубленые ровинги, ткани, вязаные ткани, плетеные ткани, однонаправленные армирующие наполнители, различные комбинации вышеперечисленных материалов из стекловолокна, углеволокна, арамидного волокна. 5.2 Смола, используемая для изготовления пластин, должна быть идентична смоле, используемой при изготовлении изделий, для определения характеристик которых из пластин изготовляют образцы для испытаний (далее - изделия).
6. Размеры пластин
Пластины изготовляют квадратной формы, длиной и шириной (300 +/- 1) мм, толщиной от 1 до 4 мм.
7. Содержание армирующего наполнителя
Содержание армирующего наполнителя в пластине при армировании: матами или рублеными ровингами - от 15% до 40% объема; тканями - от 35% до 55% объема; однонаправленными волокнами - от 40% до 60% объема.
8. Оборудование
8.1 Форма, состоящая из двух стальных, алюминиевых или полимерных композитных пластин и оснащенная впускным отверстием для смолы и воздушным выпускным клапаном, а также при необходимости датчиками температуры.
