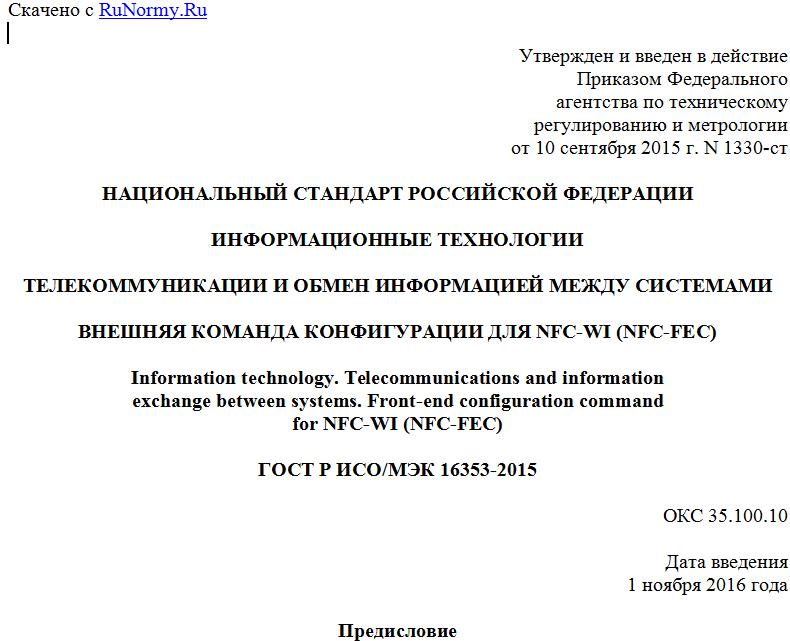

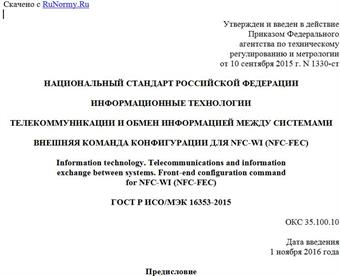

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ИНФОРМАЦИОННЫЕ ТЕХНОЛОГИИ
ТЕЛЕКОММУНИКАЦИИ И ОБМЕН ИНФОРМАЦИЕЙ МЕЖДУ СИСТЕМАМИ
ВНЕШНЯЯ КОМАНДА КОНФИГУРАЦИИ ДЛЯ NFC-WI (NFC-FEC)
Information technology. Telecommunications and information
exchange between systems. Front-end configuration command
for NFC-WI (NFC-FEC)
ГОСТ Р ИСО/МЭК 16353-2015
ОКС 35.100.10
Дата введения
1 ноября 2016 года
Предисловие
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием Государственный научно-исследовательский и конструкторско-технологический институт "ТЕСТ" (ФГУП ГосНИИ "ТЕСТ"); Обществом с ограниченной ответственностью "Информационно-аналитический вычислительный центр" (ООО ИАВЦ) на основе собственного перевода англоязычной версии на русский язык стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 22 "Информационные технологии"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 10 сентября 2015 г. N 1330-ст
4 Настоящий стандарт идентичен международному стандарту ИСО/МЭК 16353:2011 "Информационные технологии. Телекоммуникации и обмен информацией между системами. Внешняя команда конфигурации для NFC-WI (NFC-FEC)" (ISO/IEC 16353:2011 "Information technology - Telecommunications and information exchange between systems - Front-end configuration command for NFC-WI (NFC-FEC)", IDT).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт определяет команды для проводного интерфейса коммуникации в ближнем поле (NFC-WI), определенного в ИСО/МЭК 28361. Данные команды позволяют производить обмен управляющей информацией и информацией о состоянии между приемопередатчиком и внешним интерфейсом.
2 Соответствие
Для того чтобы соответствовать требованиям настоящего стандарта, NFC-FEC-устройство должно соответствовать всем обязательным частям настоящего стандарта и всем обязательным частям ИСО/МЭК 28361 (NFC-WI).
3 Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на следующий стандарт: ИСО/МЭК 28361:2007 Информационные технологии. Телекоммуникации и обмен информацией между системами. Проводной интерфейс связи в ближнем поле (NFC-WI) [ISO/IEC 28361:2007, Information technology - Telecommunications and information exchange between systems - Near Field Communication Wired Interface (NFC-WI)]
4 Термины и определения
Для целей настоящего стандарта применяются термины и определения, приведенные в ИСО/МЭК 28361.
5 Соглашения и обозначения
Для целей настоящего стандарта применяются соглашения и обозначения, приведенные в ИСО/МЭК 28361.
6 Сокращения
Для целей настоящего стандарта применяются сокращения, приведенные в ИСО/МЭК 28361.
7 Состояния
NFC-FEC расширяет составное состояние NFC-WI "Команда" (Command) с помощью подсостояний "Переход" (Escape), "Выход" (Quit), "Команда готова" (Command Ready) и "Команда занята" (Command Busy), как указано на рисунке 1.
Рисунок 1 - Состояния NFC-WI и подсостояния NFC-FEC
7.1 Состояние "Переход"
NFC-FEC должен переходить из состояния NFC-WI "ВКЛ" (ON) в "Переход" за счет escape-последовательности ESC_REQ (Escape sequence), как это определено в ИСО/МЭК 28361, 7.5.1. NFC-FEC должен переходить из состояния "Переход" в "Команда готова" после получения RES_ACK или после истечения тайм-аута, указанного в 8.4.
7.2 Состояние "Команда готова"
NFC-FEC дает возможность передачи команд в состоянии "Команда готова". После подачи команды, NFC-FEC должен перейти в состояние "Команда занята".
CMD_QUIT или истечение тайм-аута, указанного в 8.4, должны перемещать NFC-FEC в состояние "Выход".
7.3 Состояние "Команда занята"
Когда ответ передан или после истечения тайм-аута, указанного в 8.4, NFC-FEC должен вернуться в состояние "Команда готова".
7.4 Состояние "Выход"
Прием RES_ACK или истечение тайм-аута, указанного в 8.4, должны перемещать NFC-FEC в состояние "ВКЛ".
8 Команды и ответы
8.1 Формат команд и ответов
Формат команд и ответов указан на рисунке 2. Поле данных является необязательным и может быть произвольной длины.
Заголовок (8 бит) Данные Контрольная сумма (8 бит)
Рисунок 2 - Формат команд и ответов
8.2 Контрольная сумма
Контрольная сумма должна быть побайтовой операцией исключающего ИЛИ (bytewise exclusive OR) вектора инициализации (11111111), заголовка и данных.
Получатель должен ответить с помощью RES_NACK, если он получает неправильную контрольную сумму.
8.3 Команды
Таблица 1 определяет кодирование команд.
Неопределенные команды являются RFU, а их использование запрещено.
Таблица 1
Кодирование команд
Заголовок команды Название Описание Ожидаемый ответ
0001 1111 CMD_QUIT Выход (Quit) ACK или NACK
0000 0000 CMD_NOP Пустая команда (No operation) ACK или NACK
0000 0001 CMD_IMP_106 Установить Инициатор в пассивный режим связи на 106 кбит/с ACK или NACK
0000 0010 CMD_IMP_212 Установить Инициатор в пассивный режим связи на 212 кбит/с ACK или NACK
0000 0011 CMD_IMP_424 Установить Инициатор в пассивный режим связи на 424 кбит/с ACK или NACK
0000 1001 CMD_IMA_106 Установить Инициатор в активный режим связи на 106 кбит/с ACK или NACK
0000 1010 CMD_IMA_212 Установить Инициатор в активный режим связи на 212 кбит/с ACK или NACK
0000 1011 CMD_IMA_424 Установить Инициатор в активный режим связи на 424 кбит/с ACK или NACK
0000 1100 CMD_IMA_847 Установить Инициатор в активный режим связи на 847 кбит/с ACK или NACK
0000 1101 CMD_IMA_1695 Установить Инициатор в активный режим связи на 1695 кбит/с ACK или NACK
0000 1110 CMD_IMA_3390 Установить Инициатор в активный режим связи на 3390 кбит/с ACK или NACK
0000 1111 CMD_IMA_6780 Установить Инициатор в активный режим связи на 6780 кбит/с ACK или NACK
0000 0100 CMD_TM Установить режим связи для Цели ACK или NACK
0000 0101 CMD_RF_OFF Выключить радиочастотное поле ACK или NACK
0000 0110 CMD_RF_ON Включить радиочастотное поле ACK или NACK
0001 0000 CMD_WR Записать в регистр (Write register), с последующими двумя байтами данных (адрес регистра, значение) ACK или NACK
0001 0010 CMD_RR Прочитать регистр (Read register), с последующим одним байтом данных (адрес) 1 байт
0001 0001 CMD_WB Записать блок (Write block), с последующими шестью байтами данных (2 байта с адресом и 4 байта со значением) ACK или NACK
0001 0011 CMD_RB Прочитать блок (Read block), с последующими двумя байтами данных (адрес) 4 байта
0001 0100 CMD_GS Получить статус (Get status); ответ должен быть из четырех байт данных 4 байта
