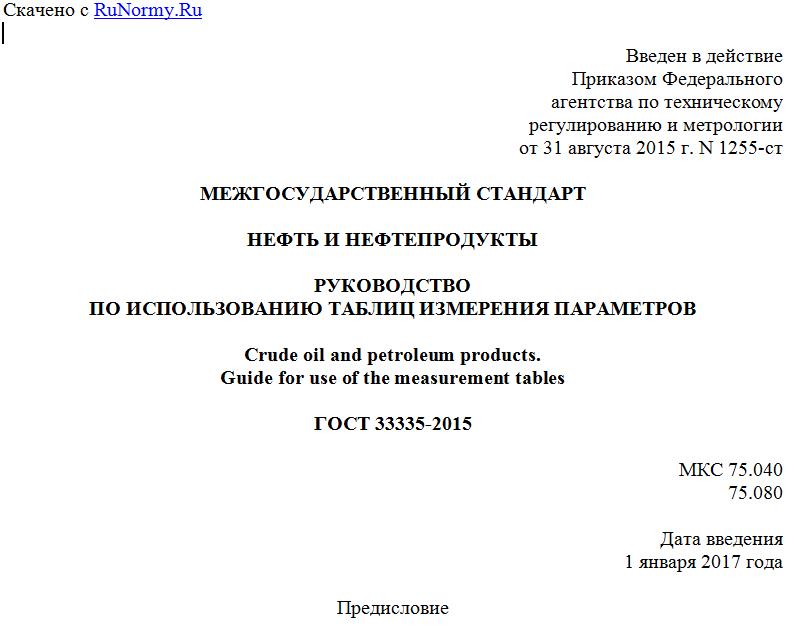

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 31 августа 2015 г. N 1255-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
НЕФТЬ И НЕФТЕПРОДУКТЫ
РУКОВОДСТВО
ПО ИСПОЛЬЗОВАНИЮ ТАБЛИЦ ИЗМЕРЕНИЯ ПАРАМЕТРОВ
Crude oil and petroleum products.
Guide for use of the measurement tables
ГОСТ 33335-2015
МКС 75.040
75.080
Дата введения
1 января 2017 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила, рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Межгосударственным техническим комитетом по стандартизации МТК 31 "Нефтяные топлива и смазочные материалы", Открытым акционерным обществом "Всероссийский научно-исследовательский институт по переработке нефти" (ОАО "ВНИИ НП") на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 5
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 18 июня 2015 г. N 47-2015)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 31 августа 2015 г. N 1255-ст межгосударственный стандарт ГОСТ 33335-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2017 г.
5 Настоящий стандарт идентичен стандарту ASTM D 1250-08 (2013) Standard guide for use of the petroleum measurement tables (Стандартное руководство по использованию таблиц измерения нефти).
Стандарт разработан комитетом ASTM D02 "Нефтепродукты и смазочные материалы", и непосредственную ответственность за метод несет подкомитет D02.02/COMQ "Измерение углеводородов для коммерческого учета".
Перевод с английского языка (en).
Наименование настоящего стандарта изменено относительно наименования указанного стандарта для приведения в соответствие с ГОСТ 1.5-2001 (подраздел 3.6).
Официальные экземпляры стандарта ASTM, на основе которого подготовлен настоящий межгосударственный стандарт, стандартов, на которые даны ссылки, имеются в Федеральном информационном фонде технических регламентов и стандартов.
Сведения о соответствии межгосударственных стандартов ссылочным стандартам приведены в дополнительном приложении ДА.
Степень соответствия - идентичная (IDT)
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
Введение
Настоящий стандарт основан на совместных разработках ASTM, API и IP и устанавливает руководство по применению поправочных коэффициентов для измерения объема нефтей, нефтепродуктов и смазочных масел в зависимости от температуры и давления.
Поправочные коэффициенты для измерения объема представляют набор уравнений, полученных на основе эмпирических данных изменения объема углеводородов в зависимости от температуры и давления. Традиционно коэффициенты были приведены в форме таблиц с наименованием "Таблицы измерения нефти и нефтепродуктов" и опубликованы как стандарт API/дополнение к IP/дополнение к ASTM D 1250. Однако с момента пересмотра в 1980 г. ASTM D 1250 включал перечень процедур без напечатанных таблиц и набора уравнений.
Настоящий стандарт [ASTM D 1250-04 (ADJD1250CD)], соответствующий API MPMS Chapter 11.1-2004/дополнение к IP 200/04, устанавливает процедуры, с помощью которых объем нефтей, жидких нефтепродуктов и смазочных масел, измеренный при любых температуре и давлении, можно скорректировать с помощью поправочного коэффициента объема VCF до эквивалентного объема при стандартных условиях, обычно при температуре 15 °C (60 °F) или 20 °C. Настоящий стандарт также предусматривает процедуры преобразования к условиям, отличающимся от стандартных, и переход к другим температурам. Значения плотности можно скорректировать, используя порядок, обратный определению VCF.
1. Область применения
1.1 Настоящий стандарт устанавливает поправочные коэффициенты объема для нефтей, нефтепродуктов и смазочных масел в зависимости от температуры и давления и обеспечивает алгоритм и процедуру корректировки влияния температуры и давления на плотность и объем жидких углеводородов.
Стандарт не распространяется на природные сжиженные газы (NGLs) и сжиженные нефтяные газы (LPGs). Сочетание поправочных коэффициентов, учитывающих влияние температуры и давления на плотность и объем, приведено в настоящем стандарте в качестве общей поправки на температуру и давление жидкости (CTPL). Вклад температуры в этой поправке определен поправкой на влияние температуры на жидкость (CTL), которая исторически известна как "поправочный коэффициент объема" (VCF). Вклад давления в этой поправке определен поправкой на влияние давления на жидкость (CPL). Поскольку настоящий стандарт можно применять для разных условий, выходные параметры жидкости, приведенные в настоящем стандарте [CTL, Fp (коэффициент сжимаемости жидкости), CPL, CTPL], можно использовать как установлено в других стандартах.
1.2 Включение поправки на давление в API MPMS Chapter 11.1-2004/дополнение к IP 200/04 является важным изменением по сравнению с температурными поправочными коэффициентами, приведенными в таблицах измерения параметров нефти и нефтепродуктов 1980 г. Однако, если давление составляет 1 атм (стандартное давление), поправку на давление не используют и стандарт/дополнение дает значения CTL в соответствии с таблицами измерений параметров нефти и нефтепродуктов 1980 г.
1.3 API MPMS Chapter 11.1-2004/дополнение к IP 200/04 включает общие процедуры преобразования входных данных для получения значений CTL, Fp, CPL и CTPL при стандартной температуре и давлении (Tb, Pb), установленных пользователем. Для вычисления поправочного коэффициента объема используют две процедуры: одна - для данных, выраженных в единицах Американской системы мер (температура, °F; давление, psig), другая - в единицах СИ (температура, °C; давление, кРа или бар). В отличие от таблиц измерения параметров нефти и нефтепродуктов 1980 г., для получения результата в единицах СИ необходимо сначала вычислить плотность при 60 °F. В дальнейшем это значение корректируют для получения результата в единицах СИ. Дополнительно к температуре 15 °C для единиц СИ включена стандартная температура 20 °C.
1.4 Установлены разные процедуры вычисления для отдельных групп товарных продуктов, таких как нефть, нефтепродукты и смазочные масла. Предусмотрена также процедура определения поправки на объем для специальных применений, когда параметры объединенных товарных групп не могут достоверно представить свойства термического расширения жидкости и требуется экспериментальное определение коэффициента термического расширения.
2. Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяют только указанное издание ссылочного документа, для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения).
2.1 Стандарты API
Руководство API по измерению нефтепродуктов (MPMS):
API Chapter 11.1-2004 Temperature and pressure volume correction factors for generalized crude oils, refined products, and lubricating oils (including Addendum 1-2007) [Поправочные коэффициенты объема в зависимости от давления и температуры для нефтей, нефтепродуктов и смазочных масел (с изменением 1-2007)] <1>
--------------------------------
<1> Доступен в API в электронном формате на CD-ROM. Номер для заказа - H11013.
API Chapter 11.2.1 Compressibility factors for hydrocarbons: 0 - 90° API gravity range (Коэффициенты сжимаемости для углеводородов: диапазон плотности - от 0 градусов API до 90 градусов API)
API Chapter 11.2.1M Compressibility factors for hydrocarbons: 638 - 1074 kilograms per cubic meter range (Коэффициенты сжимаемости для углеводородов: диапазон плотности - от 638 до 1074 кг/м3)
API Chapter 11.5 Density/weight/volume intraconversion (Взаимное преобразование плотность-масса-объем) <2>
--------------------------------
<2> Доступен в API в электронном формате на CD-ROM. Номер для заказа - H1105CD.
2.2 Стандарты ISO
ISO 91-1:1992 Petroleum measurement tables - Part 1: Tables based on reference temperatures of 15 °C and 60 °F (Таблицы измерения параметров нефти. Часть 1. Таблицы, основанные на стандартных температурах 15 °C и 60 °F)
ISO 91-2:1991 Petroleum measurement tables - Part 2: Tables based on a reference temperature of 20 °C (Таблицы измерения параметров нефти и нефтепродуктов. Часть 2. Таблицы, основанные на стандартной температуре 20 °C)
2.3 Дополнения к ASTM
Adjunct to ASTM D 1250-04 (ADJD1250CD) Temperature and pressure volume correction factors for generalized crude oils, refined products, and lubricating oils (Поправочные коэффициенты объема в зависимости от температуры и давления для нефтей, нефтепродуктов и смазочных масел) <3>
--------------------------------
<3> Доступно в штаб-квартире ASTM International в электронном формате на CD-ROM по заказу дополнения N ADJD1250CD. Дополнение подготовлено в 2004 г. и пересмотрено в 2007 г.
Adjunct to ASTM D 1250: ADJD1250CD2 Density/weight/volume intraconversion (Преобразование плотность-масса-объем) <4>
