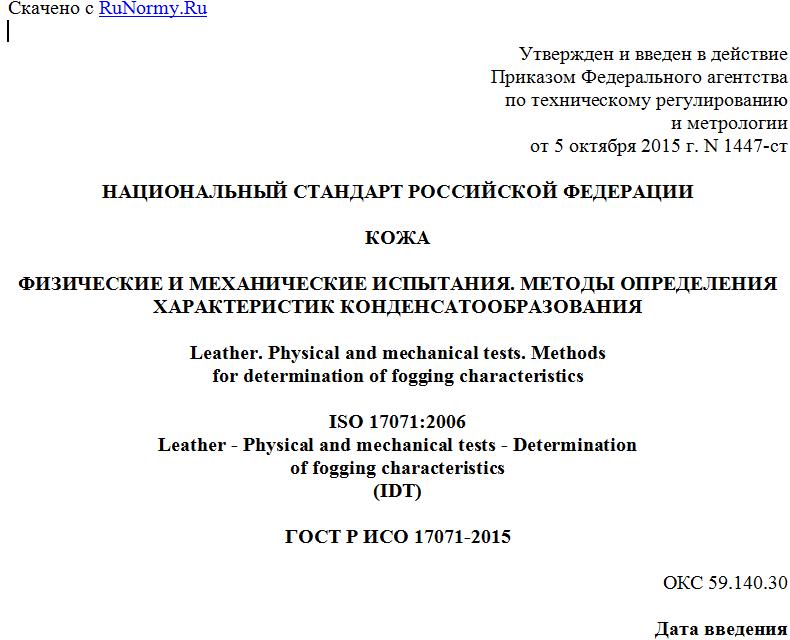

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 5 октября 2015 г. N 1447-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОЖА
ФИЗИЧЕСКИЕ И МЕХАНИЧЕСКИЕ ИСПЫТАНИЯ. МЕТОДЫ ОПРЕДЕЛЕНИЯ
ХАРАКТЕРИСТИК КОНДЕНСАТООБРАЗОВАНИЯ
Leather. Physical and mechanical tests. Methods
for determination of fogging characteristics
ISO 17071:2006
Leather - Physical and mechanical tests - Determination
of fogging characteristics
(IDT)
ГОСТ Р ИСО 17071-2015
ОКС 59.140.30
Дата введения
1 июля 2016 года
Предисловие
1 ПОДГОТОВЛЕН Техническим комитетом по стандартизации ТК 412 "Текстиль", Открытым акционерным обществом "Всероссийский научно-исследовательский институт сертификации" (ОАО "ВНИИС") на основе собственного аутентичного перевода на русский язык англоязычной версии международного стандарта, указанного в пункте 4
2 ВНЕСЕН Управлением технического регулирования и стандартизации Федерального агентства по техническому регулированию и метрологии
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 5 октября 2015 г. N 1447-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 17071:2006 "Кожа. Физические и механические испытания. Определение характеристик конденсатообразования" (ISO 17071:2006 "Leather - Physical and mechanical tests - Determination of fogging characteristics", IDT).
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации и действующие в этом качестве межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт устанавливает два альтернативных метода (метод A и метод B) определения характеристик конденсатообразования кожи, используемой в пассажирских салонах автомобилей. Это два разных способа определения содержания летучих компонентов, причем математической корреляции между результатами, полученными методом A и методом B, не существует.
Метод A определяет значение конденсатообразования по отражению светового рассеяния (или по светонепроницаемости) и характеру пленки или капельного образования из летучих компонентов, конденсированных на холодной поверхности стекла. Метод B определяет гравиметрически количество летучих компонентов, конденсированных на холодной поверхности алюминиевой фольги. В приложении A представлены результаты межлабораторных сравнительных испытаний, которые показывают, что метод B работает хорошо, в то время как метод A показал большую вариативность относительного отражения.
Условия испытания позволяют последовательно использовать оба метода.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты. Для датированных ссылок применяют только указанное издание. Для недатированных ссылок применяют самые последние издания, включая любые изменения и поправки.
ИСО 2418:2002 Кожа. Химические, физические и механические испытания и испытания на прочность. Определение местоположения образца (ISO 2418:2002 Leather - Chemical, physical and mechanical and fastness tests - Sampling location)
ИСО 2419:2012 Кожа. Физические и механические испытания. Подготовка образцов и кондиционирование (ISO 2419:2012 Leather - Physical and mechanical tests - Sample preparation and conditioning)
ИСО 3696:1987 Вода для лабораторного анализа. Технические требования и методы испытаний (ISO 3696:1987 Water for analytical laboratory use - Specification and test methods)
3 Метод A. Рефлектометрический метод
3.1 Принцип
Образец нагревают в стеклянном химическом стакане, имеющиеся летучие ингредиенты конденсируются на охлажденной стеклянной пластинке, при этом значение коэффициента отражения с образованным конденсатом представляют как процент от коэффициента отражения той же самой пластинки, но без конденсата. Измерение отражения света зависит от характера пленки/капельного образования и нуждается в тщательной интерпретации. Например, толстая и прозрачная пленка может дать хороший результат, который, в действительности, окажется плохим в пересчете на летучесть. Испытание следует остановить, если на стекле образуется прозрачная маслянистая пленка. Результат измерения отражения действителен только в том случае, когда равномерная непрозрачная пленка (как на запотевшем лобовом стекле) образована мелкими каплями (см. приложение A).
3.2 Аппаратура
3.2.1 Химический стакан, плоскодонный, из термостойкого стекла, с плоским пришлифованным ободком в верхней части, без носика, наружным диаметром (90 +/- 2) мм, высотой (190 +/- 2) мм (см. рисунок 1). Минимальная масса стакана, при которой он не всплывает в термостатической бане, должна составлять не менее 450 г (см. 3.2.2).
1 - пришлифованный ободок
Рисунок 1 - Химический стакан
3.2.2 Термостатическая баня, обеспечивающая работу при постоянной температуре (100 +/- 1) °C и вмещающая не менее трех стаканов (см. 3.2.1). Размеры бани должны быть таковы, чтобы минимальное расстояние между стаканами и боковыми стенками бани составляло 30 мм, а минимальное расстояние между основанием стакана и основанием бани составляло 75 мм.
3.2.3 Теплопередающая жидкость, стабильная при температуре 100 °C.
Примечание - Предпочтительными являются растворимые в воде материалы, например модифицированные поливалентные диалифатические спирты, поскольку они хорошо растворяются в воде и представляют меньше проблем для очистки.
3.2.4 Система охлаждения, использующая воду при температуре (21 +/- 1) °C, циркулирующую по всему внутреннему пространству нержавеющей металлической плиты. Поверхность, используемая для охлаждения, должна быть плоской и изготовленной из алюминия. Масса охлаждающей плиты должна быть достаточной для преодоления плавучести стакана в термостатической бане.
Примечание - Масса охлаждающей плиты, наполненной водой, обычно более 1 кг.
3.2.5 Металлические кольца наружным диаметром (80 +/- 1) мм, внутренним диаметром (74 +/- 1) мм, высотой (10 +/- 1) мм и массой (55 +/- 1) г, изготовленные из нержавеющей стали.
3.2.6 Уплотнительные кольца из силоксанового каучука или фторкаучука внутренним диаметром (95 +/- 1) мм, толщиной (4,0 +/- 0,1) мм и твердостью (65 +/- 5) IRHD <1>.
--------------------------------
<1> IRHD - международные единицы твердости резины.
3.2.7 Рефлектометр с падающим лучом под углом 60° и измерительным лучом под углом 60°.
3.2.8 Часы, считывающие до 1 мин.
3.2.9 Эксикатор, содержащий пятиокись фосфора.
ВНИМАНИЕ! - Этот продукт очень едкий, и обращаться с ним необходимо с осторожностью.
3.2.10 Плоские стеклянные пластинки, по качеству соответствующие оконному стеклу или стеклу, применяемому для изготовления ветровых стекол автомобилей, толщиной (3,0 +/- 0,2) мм и минимальными размерами 110 x 110 мм, с выгравированной меткой на верхней поверхности. Эти пластинки должны использоваться не более 10 раз.
3.2.11 Разделительная подставка с круглым отверстием, изготовленная из любого подходящего материала толщиной (0,10 +/- 0,02) мм, маркированная для установки в определенное положение рефлектометра, чтобы снять четыре показания на расстоянии (25 +/- 5) мм от центра пластинки.
Примечание - Такая подставка предотвращает контакт между конденсатом и рефлектометром. Фактический размер и геометрия будут зависеть от размеров рефлектометра.
3.2.12 Матовая черная поверхность минимальными размерами 200 x 200 мм.
3.2.13 Диизодецилфталат, ДИДФ, аналитической или равноценной чистоты.
3.2.14 Посудомоечное устройство.
3.2.15 Моющее средство для мытья стекол.
3.2.16 Дистиллированная или деионизированная вода, соответствующая требованиям степени чистоты 3 по ИСО 3696.
3.2.17 Этилацетат.
3.2.18 Ацетон.
3.2.19 Медицинская вата, обезжиренная этилацетатом.
3.2.20 Краска, 1,0 г фуксина растворяют в смеси 27,1 мл метанола (аналитической чистоты или равноценный) и 72,9 мл дистиллированной или деионизированной воды.
Примечание - Этот раствор имеет поверхностное натяжение 46 мН/м.
3.2.21 Кисточка диаметром около 8 мм.
3.2.22 Резак, внутренние стенки которого образуют прямой цилиндр, диаметром сечения (80 +/- 1) мм в соответствии с ИСО 2419.
3.2.23 Полиэтиленовые перчатки или щипцы, или пинцет.
3.2.24 Фильтровальная бумага для качественного анализа номинальным диаметром 125 мм.
3.3 Отбор проб и подготовка образцов
Для просмотра документа целиком скачайте его >>>
