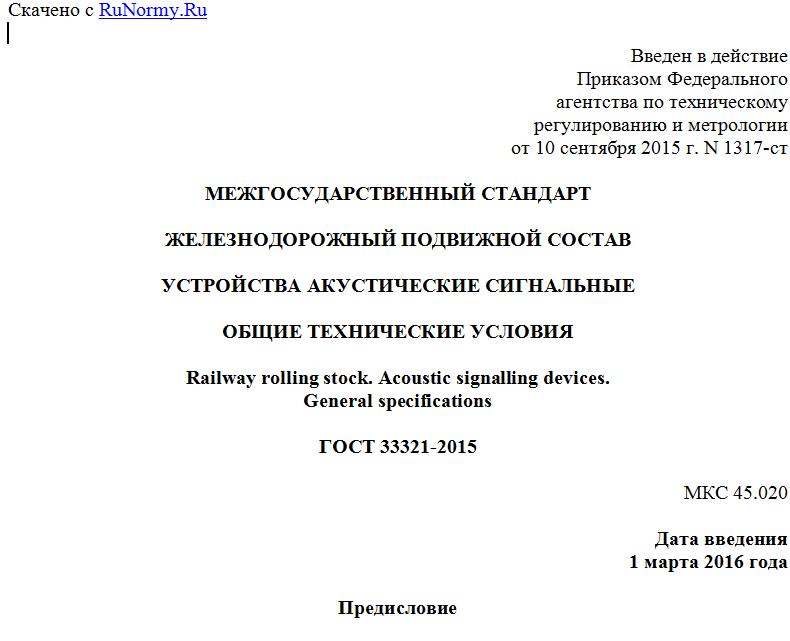

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 10 сентября 2015 г. N 1317-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЖЕЛЕЗНОДОРОЖНЫЙ ПОДВИЖНОЙ СОСТАВ
УСТРОЙСТВА АКУСТИЧЕСКИЕ СИГНАЛЬНЫЕ
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
Railway rolling stock. Acoustic signalling devices.
General specifications
ГОСТ 33321-2015
МКС 45.020
Дата введения
1 марта 2016 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ) и Открытым акционерным обществом "Научно-исследовательский и конструкторско-технологический институт подвижного состава" (ОАО "ВНИКТИ")
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 524 "Железнодорожный транспорт"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 18 июня 2015 г. N 47)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Грузия GE Грузстандарт
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 10 сентября 2015 г. N 1317-ст межгосударственный стандарт ГОСТ 33321-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 марта 2016 г.
5 Настоящий стандарт подготовлен на основе применения ГОСТ Р 54746-2011 <*>.
--------------------------------
<*> Приказом Федерального агентства по техническому регулированию и метрологии от 10 сентября 2015 г. N 1317-ст национальный стандарт ГОСТ Р 54746-2011 отменен с 1 марта 2016 г.
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на звуковые сигнальные устройства большой громкости (тифоны) и малой громкости (сигнальные свистки) для локомотивов, моторвагонного и специального железнодорожного подвижного состава железнодорожного транспорта и устанавливает общие технические условия.
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:
ГОСТ 9.032-74 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения
ГОСТ 12.0.004-90 Система стандартов безопасности труда. Организация обучения безопасности труда. Общие положения
ГОСТ 15.309-98 Система разработки и постановки продукции на производство. Испытания и приемка выпускаемой продукции. Основные положения
ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 16504-81 Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения
ГОСТ 17187-2010 (IEC 61672-1:2002) Шумомеры. Часть 1. Технические требования
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены термины по ГОСТ 16504, а также следующие термины с соответствующими определениями:
3.1 мембрана тифона: Тонкая гибкая пластинка, закрепленная по периметру, предназначенная для преобразования изменения давления воздуха в линейные перемещения и создания звука.
3.2 рупор тифона: Труба с расширенным концом, предназначенная для усиления звука и его ориентирования в определенном направлении.
3.3 звуковое давление (sound pressure) p, Па: Переменное давление, создаваемое источником шума, наложенное на статическое давление воздушной среды. Примечание - Звуковое давление может быть мгновенным; максимальным; среднеквадратичным, определенным по времени или пространству (например, по измерительной поверхности). [ГОСТ 31252-2004, пункт Е.2.1]
3.4 уровень звукового давления (sound pressure level) Lp, дБ: Десятикратный десятичный логарифм отношения квадрата звукового давления к квадрату опорного звукового давления. Примечания 1 Обычно указывают частотную характеристику или полосу частот, а также временную характеристику, на которых измеряют уровень звукового давления. Например, LpAF - корректированный по A уровень звукового давления, измеренный при временной характеристике F шумомера. 2 Опорное давление p0 равно 20 мкПа. [ГОСТ 31252-2004, пункт Е.2.2]
4 Основные параметры
4.1 Параметры звуковых сигналов сигнального устройства большой громкости (далее - тифон) и сигнального свистка (далее - свисток) для локомотивов, моторвагонного подвижного состава (далее - МВПС) и специального железнодорожного подвижного состава (далее - СЖПС), эксплуатирующихся при скоростях движения до 200 км/ч включительно, должны соответствовать указанным в таблице 1.
Таблица 1
Наименование параметра Значение параметра
Тифон Свисток
Тип 1 Тип 2 Тип 1 Тип 2 Тип 3
Частота основного тона, Гц 370 +/- 10 660 +/- 15 650 +/- 50 1200 +/- 50 1500 +/- 50
Уровень звукового давления Lp, дБ (Лин) 120 +/- 5 105 + 10
4.2 Параметры звуковых сигналов тифона и свистка для высокоскоростного железнодорожного подвижного состава (свыше 200 км/ч) должны соответствовать указанным в таблице 2.
Таблица 2
Наименование параметра Значение параметра
Свисток Тифон
Тип 1 Тип 3 Тип 4 Тип 5 Тип 6
Частота основного тона, Гц 650 +/- 50 311 +/- 20 370 +/- 20 470 +/- 25 622 +/- 30
Уровень звукового давления Lp, дБ (Лин) 105 + 10 115 + 8
4.3 Рекомендации по составу акустических устройств при установке их на высокоскоростном железнодорожном подвижном составе приведены в приложении А.
5 Технические требования
5.1 Тифоны и свистки должны соответствовать требованиям ГОСТ 15150 в части воздействия климатических факторов внешней среды.
Климатическое исполнение тифонов и свистков должно соответствовать климатическому исполнению единиц железнодорожного подвижного состава, для которого они предназначены.
5.2 Конструкция тифона и свистка должна обеспечивать тональный звуковой сигнал. Конструкция тифона должна обеспечивать возможность регулирования
