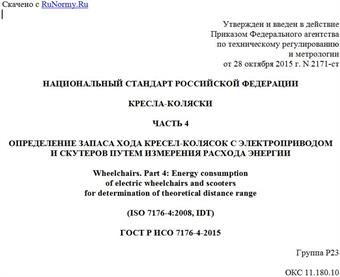

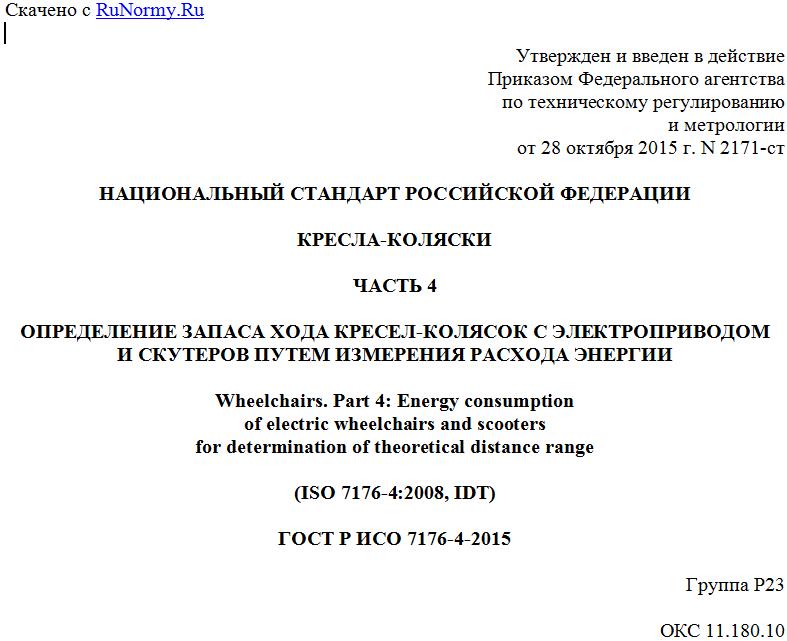

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 28 октября 2015 г. N 2171-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КРЕСЛА-КОЛЯСКИ
ЧАСТЬ 4
ОПРЕДЕЛЕНИЕ ЗАПАСА ХОДА КРЕСЕЛ-КОЛЯСОК С ЭЛЕКТРОПРИВОДОМ
И СКУТЕРОВ ПУТЕМ ИЗМЕРЕНИЯ РАСХОДА ЭНЕРГИИ
Wheelchairs. Part 4: Energy consumption
of electric wheelchairs and scooters
for determination of theoretical distance range
(ISO 7176-4:2008, IDT)
ГОСТ Р ИСО 7176-4-2015
Группа Р23
ОКС 11.180.10
ОКП 94 5150
Дата введения
1 января 2017 года
Предисловие
1 ПОДГОТОВЛЕН Региональной общественной организацией инвалидов "Центр гуманитарных программ" (РОИ "Центр гуманитарных программ") и Федеральным государственным унитарным предприятием "Российский научно-технический центр информации по стандартизации, метрологии и оценке соответствия" (ФГУП "СТАНДАРТИНФОРМ") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 381 "Технические средства для инвалидов"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 28 октября 2015 г. N 2171-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 7176-4:2008 "Кресла-коляски. Часть 4. Определение запаса хода кресел-колясок с электроприводом и скутеров путем измерения расхода энергии" (ISO 7176-4:2008 "Wheelchairs - Part 4: Energy consumption of electric wheelchairs and scooters for determination of theoretical distance range", IDT).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВЗАМЕН ГОСТ Р ИСО 7176-4-2005
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Предисловие к ИСО 7176-4:2008
ИСО (Международная организация по стандартизации) является всемирной федерацией национальных организаций по стандартизации (комитетов - членов ИСО). Разработку международных стандартов обычно осуществляют Технические комитеты ИСО. Каждый комитет-член, заинтересованный в деятельности, для которой был создан Технический комитет, имеет право быть представленным в этом комитете. Международные правительственные и неправительственные организации, имеющие связи с ИСО, также принимают участие в работах. ИСО тесно взаимодействует с Международной электротехнической комиссией (МЭК) по всем вопросам стандартизации электротехники.
Международные стандарты разрабатывают в соответствии с правилами Директив ИСО/МЭК, часть 2.
Основной задачей Технических комитетов является подготовка международных стандартов. Проекты международных стандартов, одобренные Техническим комитетом, направляются членам этого комитета на голосование. Для их публикации в качестве международного стандарта требуется одобрение не менее 75% проголосовавших членов комитета.
Следует обратить внимание на возможность наличия в настоящем стандарте некоторых элементов, которые могут быть объектом патентного права. ИСО не несет ответственности за идентификацию некоторых или всех таких патентных прав.
Международный стандарт ИСО 7176-4 подготовлен техническим комитетом ИСО/ТК 173 "Средства помощи для лиц с ограничениями жизнедеятельности", подкомитет ПК 1 "Кресла-коляски".
Настоящее третье издание аннулирует и заменяет второе издание (ИСО 7176-4:1997), которое было технически пересмотрено.
ИСО 7176 состоит из следующих частей под общим заголовком "Кресла-коляски":
- часть 1. Определение статической устойчивости;
- часть 2. Определение динамической устойчивости кресел-колясок с электроприводом;
- часть 3. Определение эффективности действия тормозов;
- часть 4. Определение запаса хода кресел-колясок с электроприводом и скутеров в зависимости от расхода энергии;
- часть 5. Определение размеров, массы и площади маневрирования;
- часть 6. Определение максимальной скорости, ускорения и торможения кресел-колясок с электроприводом;
- часть 7. Измерение размеров сиденья и колес;
- часть 8. Требования и методы испытаний на статическую, ударную и усталостную прочность;
- часть 9. Климатические испытания кресел-колясок с электроприводом;
- часть 10. Определение способности кресел-колясок с электроприводом преодолевать препятствия при подъеме;
- часть 11. Испытательные манекены;
- часть 13. Определение коэффициента трения испытательных поверхностей;
- часть 14. Электросистемы и системы управления кресел-колясок с электроприводом и скутеров. Требования и методы испытаний;
- часть 15. Требования к документации и маркировке для обеспечения доступности информации;
- часть 16. Стойкость к возгоранию устройств, поддерживающих положение тела;
- часть 19. Колесные передвижные устройства, используемые в автомобилях в качестве сидения в автомобилях;
- часть 21. Требования и методы испытаний для обеспечения электромагнитной совместимости кресел-колясок с электроприводом и скутеров с зарядными устройствами;
- часть 22. Правила установки;
- часть 23. Требования и методы испытаний устройств для преодоления лестниц, управляемых сопровождающим лицом <1>;
--------------------------------
<1> В настоящее время стандарт заменен на стандарт ИСО 7176-28:2012.
- часть 24. Требования и методы испытаний устройств для преодоления лестниц, управляемых пользователем <2>;
--------------------------------
<2> В настоящее время стандарт заменен на стандарт ИСО 7176-28:2012.
- часть 26. Словарь.
Введение
Дальность пробега (запас хода) кресла-коляски с электроприводом зависит от расхода энергии и состояния батареи. Расход энергии зависит от ряда факторов, таких как окружающая температура, общий вес и распределение веса пользователя, топография, характеристики поверхности и шин. Состояние батареи зависит от таких факторов, как температура, срок использования, хронология зарядки и хронология разрядки. Следовательно, результаты, полученные при испытаниях, определенных в настоящем стандарте, не могут быть использованы для получения точной оценки пробега для индивидуального кресла-коляски и пользователя. Однако, они могут быть использованы в качестве базы для сравнения различных кресел-колясок при схожих условиях испытания.
Дальность пробега (запас хода) также сильно зависит от пути, по которому кресло-коляска приводится в движение, и единственное значение для теоретического определения дальности пробега (запаса хода) может быть недостаточным, чтобы обеспечить понимание эффективности кресла-коляски. В настоящем стандарте даны два метода теоретического определения дальности пробега (запаса хода): для управления (приведения в движение) и для маневрирования. Эти значения предназначены для облегчения сравнения кресел-колясок способом, аналогичным цифрам расхода топлива при загородном и городском вождении, опубликованным для автомашин.
1. Область применения
Настоящий стандарт устанавливает методы определения теоретической дальности пробега (запаса хода) кресел-колясок с электроприводом, включая скутеры, используя измерение расхода энергии при вождении и номинальную емкость комплекта батарей кресла-коляски. Настоящий стандарт применим к креслам-коляскам с электроприводом с максимальной номинальной скоростью не более 15 км/ч, предназначенным для обеспечения перемещения внутри и/или снаружи помещения одного человека с ограниченными возможностями, чья масса находится в диапазоне, установленном ИСО 7176-11. Настоящий стандарт также включает требования к отчету об испытаниях и раскрытию информации.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты. Для датированных ссылок применяют только указанные издания. Для недатированных ссылок применяют самые последние издания (включая любые изменения и поправки).
ИСО 7176-11 Кресла-коляски. Часть 11. Испытательные манекены (ISO 7176-11, Wheelchairs - Part 11: Test dummies)
ИСО 7176-15 Кресла-коляски. Часть 15. Требования к информационному описанию, документации и маркировки (ISO 7176-15, Wheelchairs - Part 15: Requirements for information disclosure, documentation and labeling)
ИСО 7176-22 Кресла-коляски. Часть 22. Процедуры установки (ISO 7176-22, Wheelchairs - Part 22: Set-up procedures)
ИСО 7176-26 Кресла-коляски. Часть 26. Словарь (ISO 7176-26, Wheelchairs - Part 26: Vocabulary)
3. Термины и определения
В настоящем стандарте применены термины по ИСО 7176-26, а также следующий термин с соответствующим определением:
3.1 кресло-коляска (wheelchair): Кресло-коляска с электроприводом.
Примечание - Скутер является креслом-коляской с электроприводом.
4. Принцип
Расход энергии измеряют для двух типов вождения: непрерывного перемещения и маневрирования. Для непрерывного перемещения кресло-коляску приводят в движение вдоль испытательной трассы десять раз по часовой стрелке и десять раз против часовой стрелки и измеряют расход энергии. Для маневрирования
