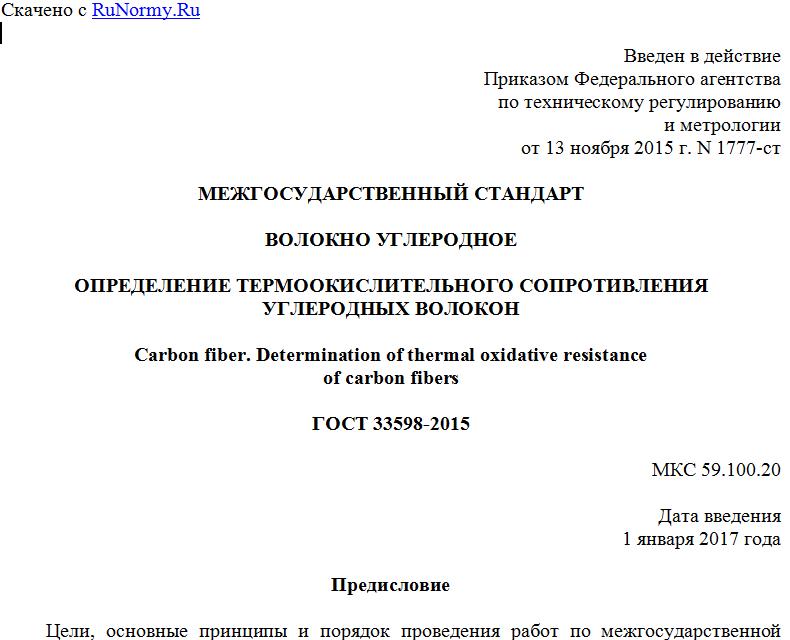

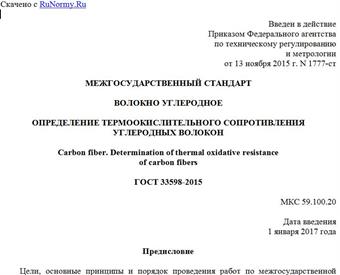

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 13 ноября 2015 г. N 1777-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ВОЛОКНО УГЛЕРОДНОЕ
ОПРЕДЕЛЕНИЕ ТЕРМООКИСЛИТЕЛЬНОГО СОПРОТИВЛЕНИЯ
УГЛЕРОДНЫХ ВОЛОКОН
Carbon fiber. Determination of thermal oxidative resistance
of carbon fibers
ГОСТ 33598-2015
МКС 59.100.20
Дата введения
1 января 2017 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Объединением юридических лиц "Союз производителей композитов" совместно с Открытым акционерным обществом "НПО Стеклопластик" и Обществом с ограниченной ответственностью "Центр исследований и разработок "Инновации будущего" на основе аутентичного перевода на русский язык указанного в пункте 5 стандарта, который выполнен ТК 497
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 497 "Композиты, конструкции и изделия из них"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 27 октября 2015 г. N 81-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Казахстан KZ Госстандарт Республики Казахстан
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Украина UA Минэкономразвития Украины
4 Приказом Федерального агентства по техническому регулированию и метрологии от 13 ноября 2015 г. N 1777-ст межгосударственный стандарт ГОСТ 33598-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2017 г.
5 Настоящий стандарт модифицирован по отношению к стандарту ASTM D4102-82(2008) Standard Test Method for Thermal Oxidative Resistance of Carbon Fibers (Стандартный метод определения термоокислительного сопротивления углеродных волокон) путем исключения разделов 3, 5, 8, 14 стандарта ASTM, а также путем изменения содержания положений, элементов и структуры для приведения текста стандарта в соответствие с требованиями ГОСТ 1.5.
Содержание исключенных разделов 3, 5, 8, 14 приведено в дополнительном приложении ДА.
Разъяснения причин исключения требований приведено в примечаниях в приложении ДА.
Текст измененных положений, элементов выделен в стандарте одиночной вертикальной полужирной линией на полях слева (четные страницы) или справа (нечетные страницы) от соответствующего текста.
Содержание измененных положений, элементов стандарта ASTM приведено в дополнительном приложении ДБ.
Разъяснение причин изменения положений, элементов приведено в примечаниях в приложении ДБ.
Перечень модификаций разного типа приведен в дополнительном приложении ДВ.
Информация о замене ссылки приведена в дополнительном приложении ДГ.
Сравнение структуры стандарта ASTM со структурой настоящего стандарта приведено в дополнительном приложении ДД.
Разъяснение причин изменения структуры приведено в примечании в приложении ДД.
Перевод с английского языка (en).
Степень соответствия - модифицированная (MOD)
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на углеродные волокна и устанавливает два метода (А и Б) определения термоокислительного сопротивления, характеризующегося потерей массы.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 25336-82 Посуда и оборудование лабораторные стеклянные. Типы, основные параметры и размеры
ГОСТ 32667-2014 (ISO 11566:1996) Волокно углеродное. Определение свойств при растяжении элементарной нити
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Сущность метода
Сущность метода заключается в том, что предварительно взвешенный образец углеволокна подвергают воздействию заданной температуры в течение заданного времени, после чего определяют потерю массы относительно первоначального значения. Чем меньше потеря массы, тем больше термоокислительное сопротивление образца.
4 Оборудование
4.1 Весы аналитические с погрешностью взвешивания не более 0,001 г.
4.2 Печь вакуумная, обеспечивающая разрежение не менее 1,3 кПа при температуре (77 +/- 5) °C.
4.3 Шкаф сушильный с принудительной циркуляцией, обеспечивающий поддержание температуры от 25 до 375 °C с точностью +/- 5 °C и однократный обмен воздуха в минуту.
4.4 Стаканы по ГОСТ 25336 номинальной вместимостью 250 см3 с крышками из металлической сетки.
4.5 Колбы перегонные по ГОСТ 25336 номинальной вместимостью 250 или 500 см3.
4.6 Конденсаторы для перегонных колб.
4.7 Плита нагревательная лабораторная.
4.8 Пинцет из нержавеющей стали.
4.9 Эксикатор по ГОСТ 25336.
4.10 Растворитель метилэтилкетон (2-бутанон) чистотой 99,5% и температурой кипения от 70 до 81 °C.
5 Подготовка к проведению испытаний
5.1 Подготовка оборудования Помещают стакан (см. 4.4) в вакуумную печь (см. 4.2) и сушат в течение 16 ч при температуре (77 +/- 5) °C и разрежении не менее 1,3 кПа. После охлаждения до температуры окружающей среды в эксикаторе (см. 4.9) взвешивают стакан с точностью не менее 0,001 г. Записывают массу m1 в граммах с точностью до третьего десятичного знака. 5.2 Подготовка образцов 5.2.1 Для определения термоокислительного сопротивления используют не менее десяти образцов, масса каждого (2,000 +/- 0,005) г, если иное не установлено в нормативном документе или технической документации на изделие. 5.2.2 Образцы отбирают от упаковочной единицы продукции. 5.2.3 Если иное не установлено в нормативном документе или технической документации на изделие, удаляют аппрет в соответствии с 5.2.3.1 - 5.2.3.3. 5.2.3.1 Образец помещают в сухую перегонную колбу (см. 4.5), наливают от 100 до 200 см3 растворителя (см. 4.10) и устанавливают конденсатор (см. 4.6) для охлаждения. 5.2.3.2 Нагревают перегонную колбу на лабораторной нагревательной плите (см. 4.7) до кипения растворителя. Кипятят образец в течение 15 мин. Снимают конденсатор, сливают растворитель и вынимают образец. 5.2.3.3 Помещают образец в стакан, подготовленный в соответствии с 5.1, и высушивают в вакуумной печи при температуре (77 +/- 5) °C и разрежении не менее 1,3 кПа до постоянной массы. Записывают массу m2 в граммах с точностью до третьего десятичного знака. Значение массы образца без аппрета We, г, вычисляют по формуле: We = m2 - m1, (1) где m2 - масса стакана с образцом, г; m1 - масса стакана, г. 5.2.3.4 Допускается удалять аппрет в соответствии с ГОСТ 32667 (приложение Б). 5.2.4 Помещают образец с аппретом в стакан и взвешивают с точностью не менее 0,001 г. Значение массы образца с аппретом Wi, г, вычисляют по формуле: Wi = m3 - m1, (2)
Для просмотра документа целиком скачайте его >>>
