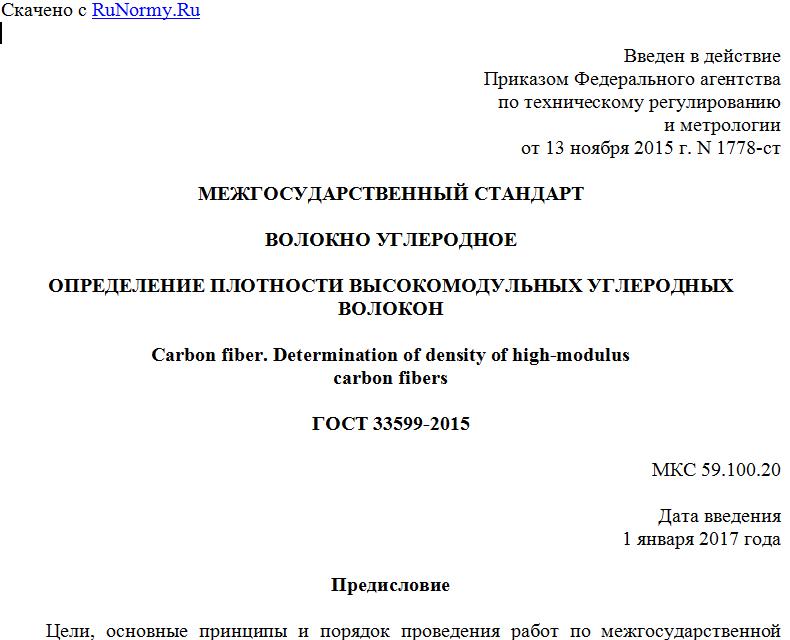

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 13 ноября 2015 г. N 1778-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ВОЛОКНО УГЛЕРОДНОЕ
ОПРЕДЕЛЕНИЕ ПЛОТНОСТИ ВЫСОКОМОДУЛЬНЫХ УГЛЕРОДНЫХ ВОЛОКОН
Carbon fiber. Determination of density of high-modulus
carbon fibers
ГОСТ 33599-2015
МКС 59.100.20
Дата введения
1 января 2017 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Объединением юридических лиц "Союз производителей композитов" совместно с Открытым акционерным обществом "НПО Стеклопластик" и Обществом с ограниченной ответственностью "Центр исследований и разработок "Инновации будущего" на основе аутентичного перевода на русский язык указанного в пункте 5 стандарта, который выполнен ТК 497
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 497 "Композиты, конструкции и изделия из них"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 27 октября 2015 г. N 81-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Украина UA Минэкономразвития Украины
4 Приказом Федерального агентства по техническому регулированию и метрологии от 13 ноября 2015 г. N 1778-ст межгосударственный стандарт ГОСТ 33599-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2017 г.
5 Настоящий стандарт модифицирован по отношению к стандарту ASTM D3800M-11 Standard Test Method for Density of High-Modulus Fibers (Стандартный метод испытаний плотности высокомодульных волокон) путем исключения разделов 3, 5, 6, 9, 11, 16, 17 стандарта ASTM, а также путем изменения содержания положений, элементов и структуры для приведения текста стандарта в соответствие с требованиями ГОСТ 1.5.
Содержание исключенных разделов 3, 5, 6, 9, 11, 16, 17 приведено в дополнительном приложении ДА.
Разъяснения причин исключения требований приведено в примечаниях в приложении ДА.
Текст измененных положений, элементов выделен в стандарте одиночной вертикальной полужирной линией на полях слева (четные страницы) или справа (нечетные страницы) от соответствующего текста.
Содержание измененных положений, элементов стандарта ASTM приведено в дополнительном приложении ДБ.
Разъяснение причин изменения положений, элементов приведено в примечаниях в приложении ДБ.
Перечень модификаций разного типа приведен в дополнительном приложении ДВ.
Сравнение структуры стандарта ASTM со структурой настоящего стандарта приведено в дополнительном приложении ДГ.
Разъяснение причин изменения структуры приведено в примечании в приложении ДГ.
Официальные экземпляры стандарта ASTM, на основе которого разработан настоящий межгосударственный стандарт, имеются в Федеральном информационном фонде технических регламентов и стандартов.
Перевод с английского языка (en).
Степень соответствия - модифицированная (MOD)
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1 Область применения
Настоящий стандарт распространяется на углеродные волокна и устанавливает два метода (А и Б) определения их плотности.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 2222-95 Метанол технический. Технические условия
ГОСТ 2603-79 Реактивы. Ацетон. Технические условия
ГОСТ 6709-72 Вода дистиллированная. Технические условия
ГОСТ 9976-94 Трихлорэтилен технический. Технические условия
ГОСТ 12423-2013 (ISO 291:2008) Пластмассы. Условия кондиционирования и испытания образцов (проб)
ГОСТ 14359-69 Пластмассы. Методы механических испытаний. Общие требования
ГОСТ 22524-77 Пикнометры стеклянные. Технические условия
ГОСТ 25336-82 Посуда и оборудование лабораторные стеклянные. Типы, основные параметры и размеры
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Сущность метода
Сущность метода А заключается в сравнении масс одинаковых объемов образца и жидкости известной плотности (рабочая жидкость). Сущность метода Б заключается в том, что смешивают две рабочие жидкости с разными плотностями, в одну из которых помещают образец. Смешивание выполняют до тех пор, пока образец не достигает равновесного положения. Плотность образца определяют по полученной плотности жидкости.
4 Аппаратура и реактивы
4.1 Общие положения
4.1.1 Термометр с диапазоном измерения от 0 °C до 50 °C с ценой деления 0,1 °C.
4.1.2 Мешалка пропеллерного типа.
4.1.3 Секундомер или часы.
4.2 Метод А
4.2.1 Весы аналитические с погрешностью измерения не более 0,001 г.
4.2.2 Стойка для весов.
4.2.3 Столик подъемный лабораторный (далее - столик).
4.2.4 Проволока-подвеска из никелевой или нержавеющей стали диаметром 0,4 мм.
4.2.5 Эксикатор вакуумный по ГОСТ 25336 с насосом, обеспечивающим разрежение не менее 75 кПа.
4.2.6 Эталон плотности из боросиликатного стекла плотностью 2,2 г/см3.
4.2.7 Стаканчики для взвешивания по ГОСТ 25336.
4.2.8 Жидкости рабочие, обеспечивающие полное смачивание образца, а также имеющие меньшую плотность по сравнению с образцом.
Примечание - При неполном смачивании образца в рабочую жидкость вводят смачивающие и обезжиривающие вещества.
4.2.9 Подкладки антивибрационные.
4.2.10 Экран.
4.3 Метод Б
4.3.1 Стаканчик для взвешивания по ГОСТ 25336.
4.3.2 Жидкости рабочие. Одна из рабочих жидкостей должна иметь меньшую плотность по сравнению с образцом, другая - , например трихлорэтилен и дибромэтан (плотностью 1,464 и 2,477 г/см3).
4.3.3 Пикнометр стеклянный по ГОСТ 22524 вместимостью 50 см3.
4.4 Реактивы
4.4.1 Вода дистиллированная по ГОСТ 6709 (для метода А).
Примечания
1 В случае если с помощью воды невозможно точно определить плотность волокна, применяют реагенты, перечисленные в 4.4.2 - 4.4.6.
2 Реагенты токсичны.
4.4.2 Ацетон (2-пропанон) по ГОСТ 2603.
4.4.3 Метанол (метиловый спирт) по ГОСТ 2222.
4.4.4 1,2-Дихлорбензол.
4.4.5 Дибромметан.
4.4.6 Трихлорэтилен по ГОСТ 9976.
5 Подготовка к проведению испытаний
5.1 Подготовка образцов
5.1.1 Для определения плотности используют не менее трех образцов, если иное не установлено в нормативных документах или технической документации на
