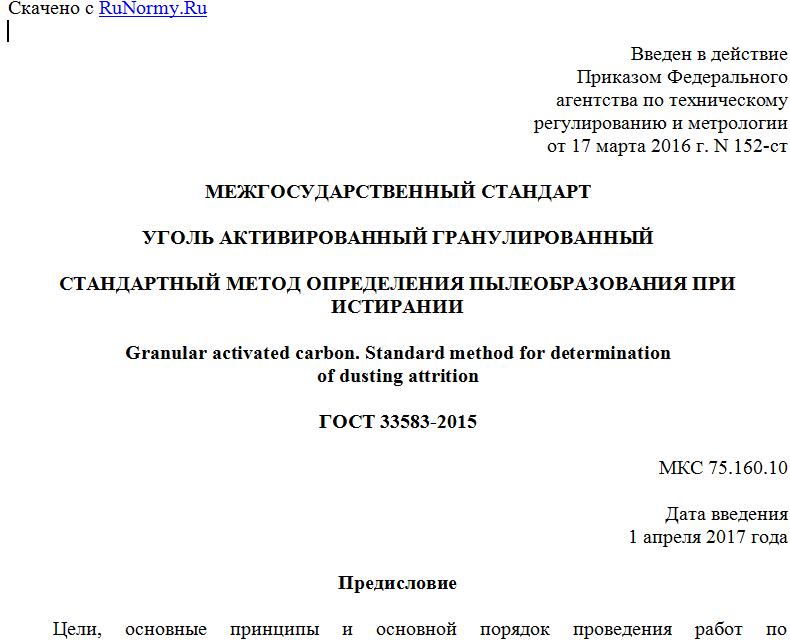

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 17 марта 2016 г. N 152-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
УГОЛЬ АКТИВИРОВАННЫЙ ГРАНУЛИРОВАННЫЙ
СТАНДАРТНЫЙ МЕТОД ОПРЕДЕЛЕНИЯ ПЫЛЕОБРАЗОВАНИЯ ПРИ ИСТИРАНИИ
Granular activated carbon. Standard method for determination
of dusting attrition
ГОСТ 33583-2015
МКС 75.160.10
Дата введения
1 апреля 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации материалов и технологий" (ФГУП "ВНИИ СМТ") на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 27 октября 2015 г. N 81-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 17 марта 2016 г. N 152-ст межгосударственный стандарт ГОСТ 33583-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 апреля 2017 г.
5 Настоящий стандарт идентичен стандарту ASTM D 5159-04 (Reapproved 2014) Standard Guide for Dusting Attrition of Granular Activated Carbon (Стандартное руководство по определению пылеобразования при истирании гранулированного активированного угля).
Стандарт разработан комитетом ASTM D28 "Активированный уголь", и непосредственную ответственность за разработку метода несет подкомитет D28.04 "Методы анализа газовой фазы".
Перевод с английского языка (en).
Наименование настоящего стандарта изменено относительно наименования указанного стандарта для приведения в соответствие с ГОСТ 1.5-2001 (подраздел 3.6).
Официальные экземпляры стандарта ASTM, на основе которого подготовлен настоящий межгосударственный стандарт, и стандартов ASTM, на которые даны ссылки, имеются в Федеральном информационном фонде технических регламентов и стандартов.
Сведения о соответствии межгосударственных стандартов ссылочным стандартам приведены в дополнительном приложении ДА.
Степень соответствия - идентичная (IDT)
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1 Область применения
1.1 Настоящий стандарт устанавливает процедуру оценки сопротивления (стойкости) гранулированных активированных углей к пылеобразованию при истирании. В настоящем стандарте коэффициент пылеобразования при истирании, DA, определяется как масса (или рассчитанный объем) пыли в единицу времени, собранной на предварительно взвешенном фильтре, по отношению к массе единицы угля, помещенной в установленное (определенное) вибрационное устройство на определенное время. Также может быть определено первоначальное содержание пыли в пробе. Для настоящего испытания гранулированный активированный уголь должен содержать не менее 90% частиц, размер которых больше 80 меш (0,18 мм) (см. ASTM D 2867).
1.2 Единицы измерения, приведенные в системе СИ, считаются стандартными. Единицы измерения (дюймы и футы), указанные в скобках, приведены для информации.
1.3 В настоящем стандарте не предусмотрено рассмотрение всех вопросов обеспечения безопасности, связанных с его использованием. Пользователь стандарта несет ответственность за обеспечение соответствующих мер безопасности и охраны здоровья и определяет целесообразность применения законодательных ограничений перед его использованием.
2 Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения).
2.1 Стандарты ASTM <1>
--------------------------------
<1> Уточнить ссылки на стандарты ASTM можно на сайте ASTM: www.astm.org или в службе поддержки клиентов ASTM: service@astm.org. В информационном томе ежегодного сборника стандартов (Annual Book of ASTM Standards) следует обращаться к сводке стандартов ежегодного сборника стандартов на странице сайта.
ASTM D 2854 Test Method for Apparent Density of Activated Carbon (Метод определения насыпной плотности активированного угля)
ASTM D 2867 Test Methods for Moisture in Activated Carbon (Методы определения влаги в активированном угле)
ASTM E 11 Specification for Woven Wire Test Sieve Cloth and Test Sieves (Стандартная спецификация на проволочную ситоткань и испытательные сита)
ASTM E 300 Practice for Sampling Industrial Chemicals (Практика отбора проб промышленных химических продуктов)
3 Сущность метода
3.1 Определенный объем определенной массы гранулированного активированного угля помещают в прободержатель, который подвергают вибрации с постоянным ускорением (g) в течение определенного времени. Пыль переносится воздушным потоком, проходящим через вибрирующую пробу, и затем скапливается на предварительно взвешенном фильтре. Количество пыли, собранное за шесть десятиминутных интервалов, определяется взвешиванием на аналитических весах.
4 Значение и применение
4.1 Активированный уголь может механически разрушаться под воздействием трех сил: удара, дробления и истирания. Из этих трех воздействий, истирание или абразия являются наиболее частой причиной образования пыли в практической эксплуатации. Опубликованные методы испытаний по определению "прочности" активированных углей дают результаты, которые, в общем, нельзя использовать на практике. Например, при определении прочности с использованием металлических шариков и поддонов на пробу воздействуют все три силы различным образом, что обусловлено размером, формой и плотностью частиц. Испытание на истирание с помощью магнитной мешалки предусматривает истирание пробы до размера частиц менее 12 меш. Результаты такого испытания сильно зависят от геометрии частиц. В отличие от перечисленных методов испытаний, процедура испытаний, установленная настоящим стандартом, позволяет измерить действие силы трения, возникающей между вибрирующими и медленно двигающимися частицами во время испытания, и мало зависит от размера, формы и плотности частиц.
5 Оборудование и требования к нему
5.1 Вибрационная установка <2>, способная обеспечить RMS (среднеквадратичное значение) ускорение 40 м/с2 (4g).
--------------------------------
<2> Например можно использовать вибрационную установку компании Buffalo Dental Manufacturing Co., (Underhill Blvd., Syosset, NY 11791), модель N 1, 40 Вт при 115 В, 60 Гц, а также вибросталкиватель, модель Syntron M J-1A, 30 Вт при 115 В, 60 Гц, или их аналоги.
5.2 Испытательная ячейка (камера), см. рисунок 1, изготовленная из алюминия или другого электропроводящего металла.
5.3 Пьезоэлектрический акселерометр <3> способный измерить RMS ускорение, выбранное пользователем. Подходящая установка для значения 40 м/с2 (4g) показана на рисунках 1 и 2.
--------------------------------
<3> Например можно использовать акселерометр компании Endevco, Модель N 2251, или аналогичный.
5.4 Преобразователь сигнала <4>, для взаимодействия акселерометра с милливольтметром АС, способный производить выходное линейное напряжение от 0 до 1 В, пропорциональное ускорению.
--------------------------------
<4> Например можно использовать преобразователь сигнала компании Endevco, модель N 4416, работающий от батареи, или аналогичный.
5.5 Вольтметр <5> переменного тока от 0 до 1 В.
--------------------------------
<5> Например можно использовать цифровой мультиметр Keithley 179 компании Keithley Instruments (Aurora Rd., Cleveland, OH 44139).
5.6 Амперметр переменного тока от 0 до 1000 мА с погрешностью измерения до 1 мА.
5.7 Регулируемый трансформатор от 0 до 120 В.
5.8 Таймер от 0 до 120 мин.
5.9 Резиновая виброизоляционная прокладка. Рекомендуется использовать прокладку из неопреновой резины твердостью 45 усл. ед.
5.10 Расходомер с регулирующим клапаном, способный контролировать ток воздуха при скорости, выбранной пользователем настоящего стандарта. Поток примерно 7 л/мин считают подходящим при использовании оборудования, показанного на рисунках 1 и 2.
5.11 Фильтр для улавливания частиц, подходящего размера для соединения с испытательной ячейкой (камерой), способный улавливать угольную пыль. Фильтры из стекловолокна считаются подходящими. Также эффективными в использовании являются фильтры для улавливания твердых частиц, предназначенные для защиты
Для просмотра документа целиком скачайте его >>>
