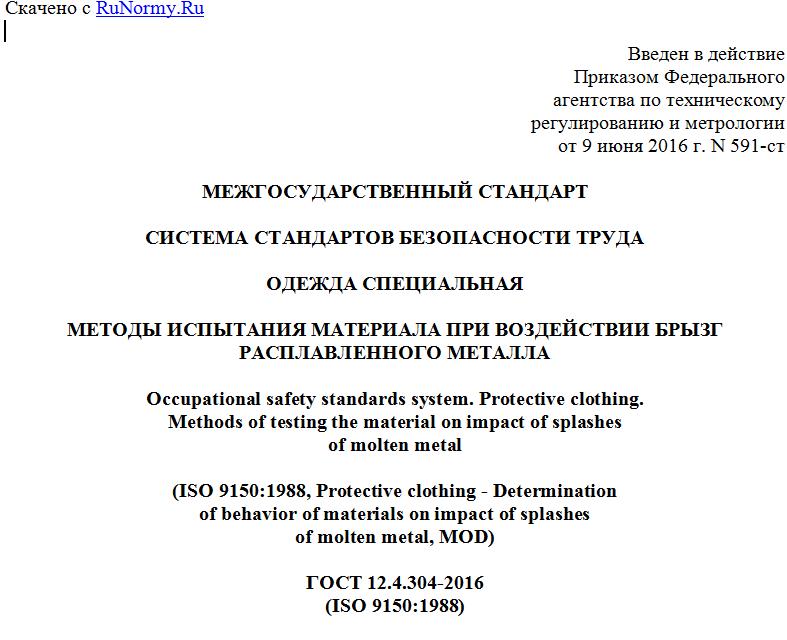

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 9 июня 2016 г. N 591-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СИСТЕМА СТАНДАРТОВ БЕЗОПАСНОСТИ ТРУДА
ОДЕЖДА СПЕЦИАЛЬНАЯ
МЕТОДЫ ИСПЫТАНИЯ МАТЕРИАЛА ПРИ ВОЗДЕЙСТВИИ БРЫЗГ
РАСПЛАВЛЕННОГО МЕТАЛЛА
Occupational safety standards system. Protective clothing.
Methods of testing the material on impact of splashes
of molten metal
(ISO 9150:1988, Protective clothing - Determination
of behavior of materials on impact of splashes
of molten metal, MOD)
ГОСТ 12.4.304-2016
(ISO 9150:1988)
Группа Т58
МКС 13.340.10
Дата введения
1 июля 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Открытым акционерным обществом "Центральный научно-исследовательский институт швейной промышленности" (ОАО "ЦНИИШП") на основе собственного аутентичного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 марта 2016 г. N 86-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 9 июня 2016 г. N 591-ст ГОСТ Р 12.14.237-2007 отменяется с 1 июля 2017 г.
5 Приказом Федерального агентства по техническому регулированию и метрологии от 9 июня 2016 г. N 591-ст межгосударственный стандарт ГОСТ 12.4.304-2016 (ISO 9150:1988) введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2017 г.
6 Настоящий стандарт модифицирован по отношению к международному стандарту ISO 9150:1988 (Защитная одежда. Определение поведения материалов при воздействии брызг расплавленного металла) путем внесения модификаций различного типа:
дополнения содержания подраздела 3.1, которое выделено курсивом;
включения дополнительного метода испытания, который выделен вертикальной линией на полях слева (четные страницы) или справа (нечетные страницы) от соответствующего текста. В приведенном методе предусмотрено использование современного сварочного оборудования, условия испытания адаптированы в соответствии с используемым оборудованием ("Protective clothing - Determination of behaviour of materials on impact of small splashes of molten metal", MOD).
Официальный экземпляр международного стандарта, на основе которого разработан настоящий межгосударственный стандарт, имеется в Федеральном информационном фонде технических регламентов и стандартов.
Сравнение структуры международного стандарта со структурой настоящего стандарта приведено в приложении А.
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ 1.5 (подраздел 3.6)
Сведения о соответствии межгосударственных стандартов международным стандартам в приложении ДБ
7 Настоящий стандарт подготовлен на основе применения ГОСТ Р 12.4.237-2007
8 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Настоящий стандарт является составной частью серии разрабатываемых стандартов на специальную одежду, предназначенную для защиты от тепла и огня, и методов испытаний ее защитных свойств. Разнообразие производственных условий, при которых брызги расплавленного металла могут контактировать с защитной одеждой работающего, требуют тщательного выбора соответствующей одежды и методов оценки ее защитных свойств.
Настоящий стандарт позволяет оценить защитную способность материалов специальной одежды при воздействии мелких брызг расплавленного металла, которые возникают при выполнении сварочных и аналогичных работ.
1. Область применения
Настоящий стандарт устанавливает методы испытаний (метод А и метод Б) устойчивости материалов, используемых для изготовления специальной одежды, к брызгам жидкого металла, в том числе стали.
Испытаниям подвергают любые мягкие материалы или пакеты материалов, предназначенные для изготовления специальной одежды для защиты работающих от брызг расплавленного металла.
Результаты, получаемые данными методами, позволяют сравнивать характеристики различных материалов, испытанных при стандартных условиях.
Оценка устойчивости материала к брызгам жидкого металла полученная при использовании данных методов испытаний, не может быть распространена на поведение материала при его соприкосновении с выплесками расплавленного чугуна или другого металла, а также не позволяет прогнозировать поведение защитной одежды в производственных условиях.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 2246-70 Проволока стальная сварочная. Технические условия
ГОСТ 6651-2009 Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ 10681-75 Материалы текстильные. Климатические условия для кондиционирования и испытания проб
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины, определения и обозначения
3.1 В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1.1 капля (drop): Количество расплавленного металла, образовавшееся при плавлении металлического стержня сварочной горелкой, падающее под одновременным воздействием своей собственной массы и движения воздуха, создаваемого сварочной горелкой.
3.1.2 проба элементарная (test sample): Вырезанные из образца части полотна (точечной пробы), имеющие различную форму и размеры (квадраты, полоски, круги и другие), обусловленные спецификой метода испытаний при использовании способа разрушающего контроля.
3.2 В настоящем стандарте применены следующие обозначения:
f - частота падения капель, выраженная числом капель в минуту;
m - масса капли, г;
p - линейная плотность стальных стержней, г/см;
X - количество капель по 0,5 г, образовавшихся при частоте падения 20 капель в минуту, необходимое для повышения температуры датчика за испытуемым образцом на 40 °C, при условии, что в начале испытаний температура датчика находилась в интервале температуры окружающей среды +/- 2 °C.
4. Сущность методов испытания устойчивости
к воздействию брызг жидкого металла
Сущность методов состоит в измерении количества капель расплавленного металла, повышающих температуру датчика на 40 °C за испытуемым образцом, при их падении под определенным углом к вертикально ориентированному образцу.
5. Метод А
5.1. Испытательное оборудование и средства измерений
5.1.1 Устройство для образования капель расплавленного металла
Конец стального стержня в соответствии с требованиями 5.1.5 плавится в пламени сварочной горелки (например, кислородно-ацетиленовой) с диаметром отверстия (1,2 +/- 0,1) мм. Стержень подается с помощью мотора с регулируемой скоростью, системы шкивов и троса и крепится на имеющемся держателе стержней
