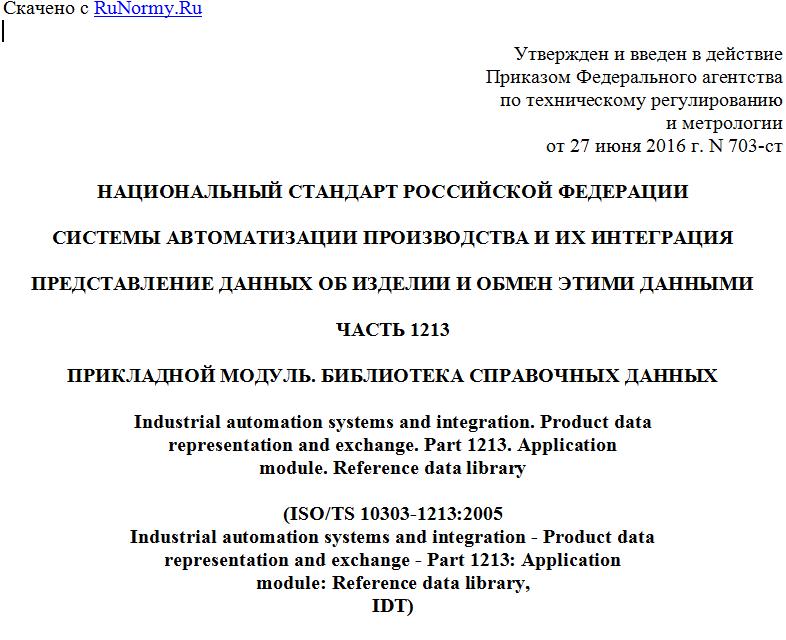

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМЫ АВТОМАТИЗАЦИИ ПРОИЗВОДСТВА И ИХ ИНТЕГРАЦИЯ
ПРЕДСТАВЛЕНИЕ ДАННЫХ ОБ ИЗДЕЛИИ И ОБМЕН ЭТИМИ ДАННЫМИ
ЧАСТЬ 1213
ПРИКЛАДНОЙ МОДУЛЬ. БИБЛИОТЕКА СПРАВОЧНЫХ ДАННЫХ
Industrial automation systems and integration. Product data
representation and exchange. Part 1213. Application
module. Reference data library
(ISO/TS 10303-1213:2005
Industrial automation systems and integration - Product data
representation and exchange - Part 1213: Application
module: Reference data library,
IDT)
ГОСТ Р ИСО/ТС 10303-1213-2016
Группа П87
ОКС 25.040.40
ОКСТУ 4002
Дата введения
1 июля 2017 года
Предисловие
1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "Корпоративные электронные системы" на основе собственного аутентичного перевода на русский язык англоязычной версии международного документа, указанного в пункте 4.
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 459 "Информационная поддержка жизненного цикла изделий"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 27 июня 2016 г. N 703-ст
4 Настоящий стандарт идентичен международному документу ИСО/ТС 10303-1213:2005 "Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1213. Прикладной модуль. Библиотека справочных данных" (ISO/TS 10303-1213:2005 "Industrial automation systems and integration - Product data representation and exchange - Part 1213: Application module: Reference data library", IDT).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов и документов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Стандарты комплекса ИСО 10303 распространяются на компьютерное представление информации об изделиях и обмен данными об изделиях. Их целью является обеспечение нейтрального механизма, способного описывать изделия на всем протяжении их жизненного цикла. Этот механизм применим не только для обмена файлами в нейтральном формате, но является также основой для реализации и совместного доступа к базам данных об изделиях и организации архивирования.
В настоящем стандарте специфицирован прикладной модуль для записи:
- библиотеки классов изделий и отношения деления, соединения и вхождения между классами;
- библиотеки классов действий и отношения деления, соединения и участия с классами изделий, документов, организаций и сотрудников;
- свойства, которыми обладают все члены класса изделий или действий;
- библиотеки условных обозначений, используемых для обозначения классов изделий, документов, организаций и сотрудников.
В разделе 1 настоящего стандарта определены область применения данного прикладного модуля, а также его функциональность и относящиеся к нему данные.
В разделе 3 приведены термины, определенные в других стандартах комплекса ИСО 10303 и примененные в настоящем стандарте.
В разделе 4 установлены информационные требования к прикладной предметной области с использованием принятой в ней терминологии.
В приложении C дано графическое представление информационных требований, именуемое прикладной эталонной моделью (ПЭМ). Структуры ресурсов интерпретированы, чтобы соответствовать информационным требованиям. Результатом данной интерпретации является интерпретированная модель модуля (ИММ). Данная интерпретация, представленная в 5.1, устанавливает соответствие между информационными требованиями и ИММ. Сокращенный листинг ИММ, представленный в 5.2, специфицирует интерфейс к ресурсам. Графическое представление сокращенного листинга ИММ приведено в приложении D.
Имя типа данных на языке EXPRESS может использоваться для ссылки на сам тип данных либо на экземпляр данных этого типа. Различие в использовании обычно понятно из контекста. Если существует вероятность неоднозначного толкования, то в текст включается фраза "объектный тип данных" либо "экземпляр(ы) объектного типа данных".
Двойные кавычки ("...") означают цитируемый текст, одинарные кавычки ('...') - значения конкретных текстовых строк.
1 Область применения
Настоящий стандарт определяет прикладной модуль "Библиотека справочных данных". В область применения настоящего стандарта входят:
- библиотека классов изделий и отношения деления, соединения и вхождения между классами.
Примечание - Эта возможность обеспечивается прикладным модулем Class_of_product_library, на который дается ссылка;
- библиотека классов действий и отношения деления, соединения и участия с классами изделий, документов, организаций и сотрудников.
Примечание - Эта возможность обеспечивается прикладным модулем Class_of_activity_library, на который дается ссылка;
- свойства, которыми обладают все члены класса изделий или действий.
Примечание - Эта возможность обеспечивается прикладным модулем Property_condition, на который дается ссылка;
- библиотека условных обозначений, используемых для обозначения классов изделий, документов, организаций и сотрудников.
Примечание - Эта возможность обеспечивается прикладным модулем Schematic_and_symbolization, на который дается ссылка.
В область применения настоящего стандарта не входят образцы изделий, действий, документов, организаций и сотрудников.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты и документы (для датированных ссылок следует использовать указанное издание, для недатированных ссылок - последнее издание указанного документа, включая все поправки к нему):
ISO/IEC 8824-1:2002 Information technology - Abstract Syntax Notation One (ASN.1): Specification of basic notation (Информационные технологии. Взаимосвязь открытых систем. Абстрактная синтаксическая нотация версии один (АСН.1). Часть 1. Спецификация основной нотации)
ISO 10303-1:1994 Industrial automation systems and integration - Product data representation and exchange - Part 1: Overview and fundamental principles (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1. Общие представления и основополагающие принципы)
ISO 10303-11:2004 Industrial automation systems and integration - Product data representation and exchange - Part 11: Description methods: The EXPRESS language reference manual (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 11. Методы описания. Справочное руководство по языку EXPRESS)
ISO 10303-21:2002 Industrial automation systems and integration - Product data representation and exchange - Part 21: Implementation methods: Clear text encoding of the exchange structure (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 21. Методы реализации. Кодирование открытым текстом структуры обмена)
ISO 10303-54 Industrial automation systems and integration - Product data representation and exchange - Part 54: Integrated generic resource: Set theory (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 54. Интегрированные обобщенные ресурсы. Теория множеств)
ISO 10303-202:1996 Industrial automation systems and integration - Product data representation and exchange - Part 202: Application protocol: Associative draughting (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 202. Прикладные протоколы. Ассоциативные чертежи)
ISO/TS 10303-1001:2004, Industrial automation systems and integration - Product data representation and exchange - Part 1001: Application module: Appearance assignment (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1001. Прикладной модуль. Присваивание внешнего вида)
ISO/TS 10303-1017:2004, Industrial automation systems and integration - Product data representation and exchange - Part 1017: Application module: Product identification (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1017. Прикладной модуль. Обозначение изделия)
ISO/TS 10303-1074:2005, Industrial automation systems and integration - Product data representation and exchange - Part 1074: Application module: Property condition (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1074. Прикладной модуль. Условие, заданное свойством.)
ISO/TS 10303-1080:2005, Industrial automation systems and integration - Product data representation and exchange - Part 1080: Application module: Property space (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1080. Прикладной модуль. Пространство свойств)
ISO/TS 10303-1085:2005 Industrial automation systems and integration - Product data representation and exchange - Part 1085: Application module: Property identification (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1085. Прикладной модуль. Обозначение свойства)
ISO/TS 10303-1099:2005 Industrial automation systems and integration - Product data representation and exchange - Part 1099: Application module: Independent property definition (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1099. Прикладной модуль. Определение независимого свойства.)
ISO/TS 10303-1128:2004 Industrial automation systems and integration - Product data representation and exchange - Part 1128: Application module: External item identification assignment (Системы промышленной автоматизации и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1128. Прикладной модуль. Присвоение обозначения внешнего элемента)
ISO/TS 10303-1162:2005 Industrial automation systems and integration - Product data representation and exchange - Part 1162: Application module: Class of product library (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1162. Прикладной модуль. Библиотека
