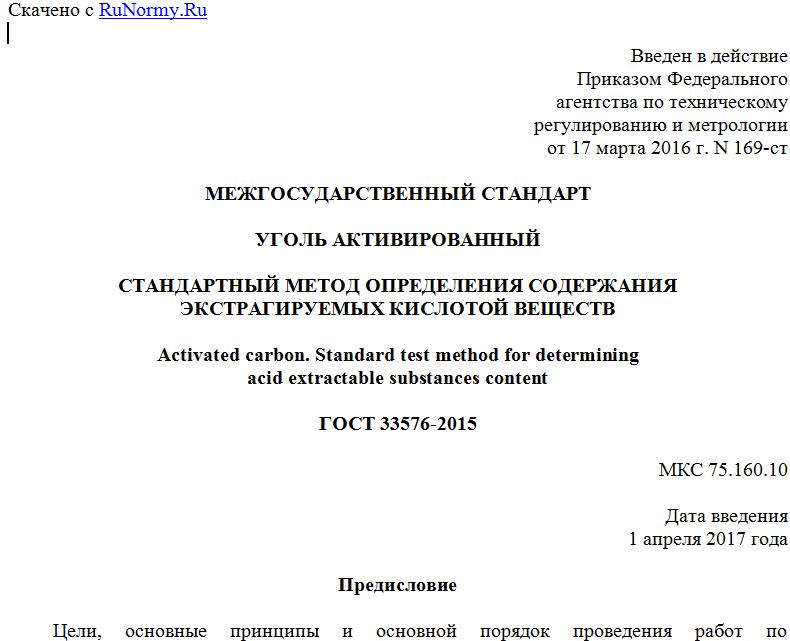

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 17 марта 2016 г. N 169-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
УГОЛЬ АКТИВИРОВАННЫЙ
СТАНДАРТНЫЙ МЕТОД ОПРЕДЕЛЕНИЯ СОДЕРЖАНИЯ
ЭКСТРАГИРУЕМЫХ КИСЛОТОЙ ВЕЩЕСТВ
Activated carbon. Standard test method for determining
acid extractable substances content
ГОСТ 33576-2015
МКС 75.160.10
Дата введения
1 апреля 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации материалов и технологий" (ФГУП "ВНИИ СМТ") на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 5
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 27 октября 2015 г. N 81-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 17 марта 2016 г. N 169-ст межгосударственный стандарт ГОСТ 33576-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 апреля 2017 г.
5 Настоящий стандарт идентичен стандарту ASTM D 6385-99 (Reapproved 2011) Standard Test Method for Determining Acid Extractable Content in Activated Carbon by Ashing (Стандартный метод определения содержания извлекаемых кислотой веществ в активированном угле озолением).
Стандарт разработан комитетом ASTM D28 "Активированный уголь", и непосредственную ответственность за разработку метода несет подкомитет D28.02 "Оценка жидкой фазы".
Перевод с английского языка (en).
Наименование настоящего стандарта изменено относительно наименования указанного стандарта для приведения в соответствие с ГОСТ 1.5-2001 (подраздел 3.6).
Официальные экземпляры стандарта ASTM, на основе которого подготовлен настоящий межгосударственный стандарт, и стандартов ASTM, на которые даны ссылки, имеются в Федеральном информационном фонде технических регламентов и стандартов.
Сведения о соответствии межгосударственных стандартов ссылочным стандартам ASTM приведены в дополнительном приложении ДА.
Степень соответствия - идентичная (IDT)
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
1.1 Настоящий стандарт устанавливает метод определения содержания экстрагируемых кислотой веществ в пробе активированного угля. Настоящий метод предполагает, что в активированном угле присутствуют отличные от углерода вещества, но не претендует на полноту их описания или идентификацию. Настоящий стандарт распространяется на активированный уголь любой формы (вида) и требует применения метода испытаний по ASTM D 2866.
1.2 Настоящий метод требует использования концентрированной соляной кислоты, которая должна применяться надлежащим и безопасным образом - с защитой глаз, защитой кожи и обработкой, проводимой в правильно работающем вытяжном шкафу. Правильное использование муфельной печи рассмотрено в ASTM D 2866.
1.3 В настоящем стандарте все единицы измерения приведены в системе СИ. Никакие другие единицы измерений в настоящий стандарт не включены.
1.4 В настоящем стандарте не предусмотрено рассмотрение всех вопросов обеспечения безопасности, связанных с его использованием. Пользователь стандарта несет ответственность за обеспечение соответствующих мер безопасности и охраны здоровья и определяет целесообразность применения законодательных ограничений перед его использованием.
2 Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения).
2.1 Стандарты ASTM <1>
--------------------------------
<1> Уточнить ссылки на стандарты ASTM можно на сайте ASTM: www.astm.org или в службе поддержки клиентов ASTM: service@astm.org. В информационном томе ежегодного сборника стандартов (Annual Book of ASTM Standards) следует обращаться к сводке стандартов ежегодного сборника стандартов на странице сайта.
ASTM D 1193 Specification for Reagent Water (Спецификация лабораторной воды)
ASTM D 2866 Test Method for Total Ash Content of Activated Carbon (Метод определения общей зольности активированного угля)
ASTM D 2867 Test Methods for Moisture in Activated Carbon (Метод определения влаги в активированном угле)
ASTM E 300 Practice for Sampling Industrial Chemicals (Практика отбора проб промышленных химических продуктов)
3 Сущность метода
3.1 Процентное содержание экстрагируемых кислотой веществ из пробы активированного угля определяют как разность между зольностью пробы, взятой для анализа, выраженной в процентах, и зольностью проэкстрагированной кислотой пробы, выраженной в процентах.
4 Значение и применение
4.1 Количественное определение содержания экстрагируемых кислотой веществ применяют при оценке проб активированного угля, которые содержат растворимые в кислоте примеси. Эти растворимые в кислоте примеси могут влиять на применение активированного угля.
4.2 Ограничения метода. Соляную кислоту используют в качестве кислоты для экстракции. Считается, что все элементы или соединения, присутствующие в пробе активированного угля, которые могут быть экстрагированы кислотой, образуют водорастворимые хлористые соли. Соляная кислота может не растворить все примеси активированного угля.
5 Аппаратура
5.1 Стеклянные стаканы вместимостью 250 мл для кипячения и сушки пробы.
5.2 Смотровое стекло, подходящее для стакана вместимостью 250 мл.
5.3 Градуированные цилиндры вместимостью 100 мл (TD) и 25 мл (TD).
5.4 Вакуумная воронка Бюхнера внутренним диаметром 7 см или аналогичное фильтрующее устройство.
5.5 Вакуумная фильтровальная колба вместимостью 500 мл с боковой ручкой.
5.6 Вакуумное фильтровальное кольцо для фильтровальной колбы.
5.7 Жесткий беззольный бумажный фильтр с порами размером 8 мк и менее и диаметром 7 см или диаметром, который соответствует вакуумной воронке. Бумага будет сжигаться с углем, поэтому необходимо использовать беззольную бумагу.
5.8 Сушильный шкаф, способный поддерживать температуру (150 +/- 5) °C.
5.9 Муфельная печь по ASTM D 2866.
5.10 Фарфоровые тигли по ASTM D 2866.
5.11 Эксикатор, содержащий указанный силикагель или другое высушивающее вещество, эффективный для поддержания сухости остужаемых горячих тиглей или высушенных в сушильном шкафу проб угля.
5.12 Аналитические весы с точностью взвешивания до 0,1 мг.
5.13 Измельчитель, ступка и пестик или любое другое устройство для измельчения частиц угля до размера для прохождения их через сито 325 меш.
5.14 Сито 325 меш для просеивания после измельчения пробы.
6 Реактивы
6.1 Концентрированная соляная кислота (HCl) квалификации ч.д.а. (37 +/- 2)%-ная.
6.2 Лабораторная вода типа II по ASTM D 1193 или лучше, рекомендована для низкого остаточного содержания. При проведении испытаний по настоящему стандарту используют воду типа II или лучше.
7 Подготовка пробы
7.1 Проба или пробы для испытаний должны быть представительными по отношению к материалу, который необходимо испытать, в соответствии с ASTM E 300. Пробы должны быть равномерно высушены до постоянной массы до проведения испытания настоящим методом. Если высушивание невозможно, то определяют массовую долю влаги в процентах по ASTM D 2867 и проводят соответствующую корректировку массы пробы.
8 Проведение испытания
8.1 Представительную пробу или пробы измельчают таким образом, чтобы не менее чем 95% массы пробы проходило через сито 325 меш. Оставляют все
Для просмотра документа целиком скачайте его >>>
