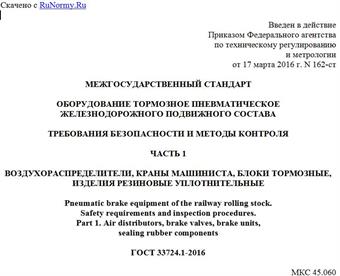

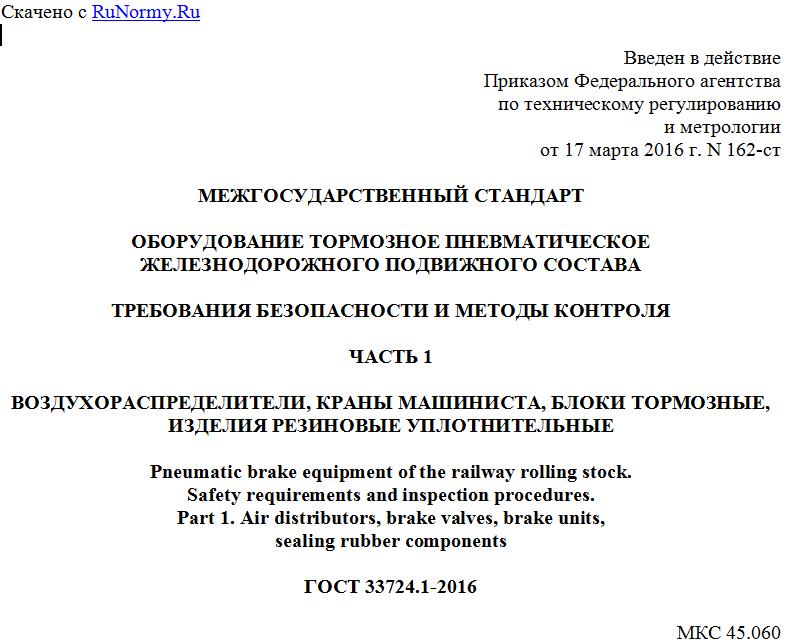

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 17 марта 2016 г. N 162-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ОБОРУДОВАНИЕ ТОРМОЗНОЕ ПНЕВМАТИЧЕСКОЕ
ЖЕЛЕЗНОДОРОЖНОГО ПОДВИЖНОГО СОСТАВА
ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И МЕТОДЫ КОНТРОЛЯ
ЧАСТЬ 1
ВОЗДУХОРАСПРЕДЕЛИТЕЛИ, КРАНЫ МАШИНИСТА, БЛОКИ ТОРМОЗНЫЕ,
ИЗДЕЛИЯ РЕЗИНОВЫЕ УПЛОТНИТЕЛЬНЫЕ
Pneumatic brake equipment of the railway rolling stock.
Safety requirements and inspection procedures.
Part 1. Air distributors, brake valves, brake units,
sealing rubber components
ГОСТ 33724.1-2016
МКС 45.060
Дата введения
1 ноября 2016 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Обществом с ограниченной ответственностью "Центр Технической Компетенции" (ООО "ЦТК")
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации (МТК 524 "Железнодорожный транспорт")
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 января 2016 г. N 84-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 17 марта 2016 г. N 162-ст межгосударственный стандарт ГОСТ 33724.1-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 ноября 2016 г.
5 ВВЕДЕН ВПЕРВЫЕ
6 Настоящий стандарт может быть применен на добровольной основе для соблюдения требований регламента Таможенного союза: "О безопасности железнодорожного подвижного состава"
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
1.1 Настоящий стандарт устанавливает требования безопасности и методы контроля пневматического оборудования тормозного для железнодорожного подвижного состава (далее - тормозное оборудование), эксплуатирующийся со скоростями до 200 км/ч включительно, блоков тормозных (в том числе дисков и накладок) - до 250 км/ч включительно.
1.2 Настоящий стандарт распространяется на следующие виды тормозного оборудования:
- воздухораспределители с бесступенчатым отпуском автоматических тормозов пассажирского подвижного состава;
- воздухораспределители со ступенчатым отпуском автоматических тормозов пассажирского подвижного состава;
- воздухораспределители автоматических тормозов грузового подвижного состава;
- кран машиниста универсальный;
- кран машиниста тормозной с автоматическими перекрышами;
- блоки тормозные;
- изделия резиновые уплотнительные для тормозных пневматических систем железнодорожного подвижного состава (диафрагмы, манжеты, воротники, уплотнители кранов, прокладки), поставляемые в качестве запасных частей для осуществления ремонта тормозного пневматического оборудования;
- изделия уплотнительные для тормозного оборудования железнодорожного подвижного состава, поставляемые в качестве запасных частей для осуществления ремонта тормозного пневматического оборудования.
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:
ГОСТ 8.051-81 Государственная система обеспечения единства измерений. Погрешности, допускаемые при измерении линейных размеров до 500 мм
ГОСТ 9.029-74 Единая система защиты от коррозии и старения. Резины. Методы испытаний на стойкость к старению при статической деформации сжатия
ГОСТ 9.030-74 Единая система защиты от коррозии и старения. Резины. Методы испытаний на стойкость в ненапряженном состоянии к воздействию жидких агрессивных сред
ГОСТ 15.902-2014 Система разработки и постановки продукции на производство. Железнодорожный подвижной состав. Порядок разработки и постановки на производство
ГОСТ 25.506-85 Расчеты и испытания на прочность. Методы механических испытаний металлов. Определение характеристик трещиностойкости (вязкости разрушения) при статическом нагружении
ГОСТ 263-75 Резина. Метод определения твердости по Шору А
ГОСТ 270-75 Резина. Метод определения упругопрочностных свойств при растяжении
ГОСТ 1497-84 (ИСО 6892-84) Металлы. Методы испытаний на растяжение
ГОСТ 9012-59 (ИСО 410-82, ИСО 6506-81) Металлы. Метод измерения твердости по Бринеллю
ГОСТ 9433-80 Смазка ЦИАТИМ-221. Технические условия
ГОСТ 9454-78 Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах
ГОСТ 13808-79 Резина. Метод определения морозостойкости по эластическому восстановлению после сжатия
ГОСТ 14192-96 Маркировка грузов
ГОСТ 17433-80 Промышленная чистота. Сжатый воздух. Классы загрязненности
ГОСТ 17516.1-90 Изделия электротехнические. Общие требования в части стойкости к механическим внешним воздействующим факторам
ГОСТ 18321-73 Статистический контроль качества. Методы случайного отбора выборок штучной продукции
ГОСТ 20403-75 Резина. Метод определения твердости в международных единицах (от 30 до 100 IRHD)
ГОСТ 27208-87 Отливки из чугуна. Методы механических испытаний
ГОСТ 30631-99 Общие требования к машинам, приборам и другим техническим изделиям в части стойкости к механическим внешним воздействующим факторам при эксплуатации
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 блок тормозной: Пневмомеханическое устройство, предназначенное для преобразования давления сжатого воздуха в силу нажатия на тормозные колодки (накладки) с автоматическим поддержанием постоянного зазора между колодками (накладками) и колесами (дисками) при их износе
3.2 воздухораспределитель: Устройство (или комплекс устройств), предназначенное для управления давлением сжатого воздуха в тормозном цилиндре в зависимости от изменения давления в тормозной магистрали автоматического пневматического тормоза.
Примечание - Грузовой воздухораспределитель может иметь до трех грузовых режимов включения, отличающихся величиной максимального давления в тормозном цилиндре ("Порожний", "Средний", "Груженый"), а также два режима отпуска: бесступенчатый ("Равнинный") и ступенчатый ("Горный").
Пассажирский воздухораспределитель может иметь до двух режимов отпуска - бесступенчатый и/или ступенчатый, а также режимы, при которых реализуется разное время наполнения сжатым воздухом тормозного цилиндра при торможении и выпуска воздуха из него при отпуске (например "Короткосоставный"/"Длинносоставный" или "Грузовой"/"Пассажирский").
3.3 давление зарядное: Установившееся давление в тормозной магистрали при поездном положении органа управления крана машиниста и полностью заряженной тормозной системе поезда.
3.4 давление сверхзарядное: Повышенное давление в тормозной магистрали по сравнению с зарядным давлением.
3.5 тормозной цилиндр: Пневмомеханическое устройство, предназначенное для преобразования давления сжатого воздуха в силу нажатия на тормозные колодки (накладки).
3.6 запасный резервуар: Резервуар, предназначенный для содержания запаса сжатого воздуха, необходимого для наполнения тормозного цилиндра (тормозного резервуара).
3.7 уравнительный резервуар: Резервуар крана машиниста, выполняющий функцию задатчика величины и темпов изменения давления в тормозной магистрали.
3.8 кран машиниста: Устройство или комплекс устройств, предназначенное для управления автоматическими пневматическими тормозами: зарядки тормозной магистрали, поддержания в ней зарядного давления и управления изменением давления в тормозной магистрали поезда или отдельного локомотива.
Примечание - Кран машиниста универсальный имеет следующие положения органа управления: "зарядка и отпуск"; "поездное"; "перекрыша с питанием"; "перекрыша без питания"; "служебное торможение"; "экстренное торможение". Положение "зарядка и отпуск" предназначено для временного повышения давления
