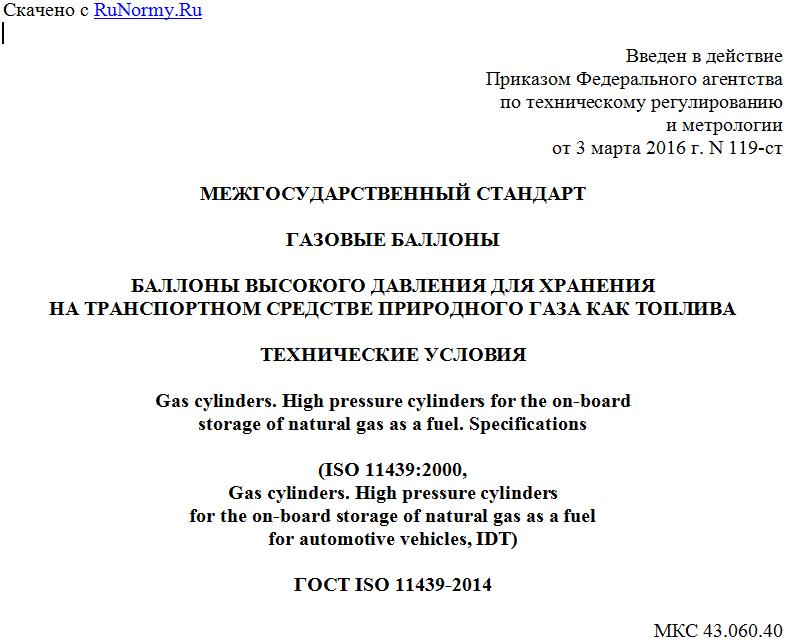

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГАЗОВЫЕ БАЛЛОНЫ
БАЛЛОНЫ ВЫСОКОГО ДАВЛЕНИЯ ДЛЯ ХРАНЕНИЯ
НА ТРАНСПОРТНОМ СРЕДСТВЕ ПРИРОДНОГО ГАЗА КАК ТОПЛИВА
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Gas cylinders. High pressure cylinders for the on-board
storage of natural gas as a fuel. Specifications
(ISO 11439:2000,
Gas cylinders. High pressure cylinders
for the on-board storage of natural gas as a fuel
for automotive vehicles, IDT)
ГОСТ ISO 11439-2014
МКС 43.060.40
Дата введения
1 августа 2016 года
Предисловие
Цели и принципы, основной порядок работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Техническим комитетом по стандартизации ТК 357 "Стальные и чугунные трубы и баллоны" и Открытым акционерным обществом "Российский научно-исследовательский институт трубной промышленности" (ОАО "РосНИТИ") на основе собственного перевода на русский язык международного стандарта, указанного в пункте 5
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 357 "Стальные и чугунные трубы и баллоны"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 августа 2014 г. N 69-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 3 марта 2016 г. N 119-ст межгосударственный стандарт ГОСТ ISO 11439-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 августа 2016 г.
5 Настоящий стандарт идентичен международному стандарту ISO 11439:2000 Gas cylinders - High pressure cylinders for the on-board storage of natural gas as a fuel for automotive vehicles (Газовые баллоны. Баллоны высокого давления для хранения в транспортном средстве природного газа, используемого в качестве топлива для автомобилей).
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДБ.
Степень соответствия - идентичная (IDT)
6 Подготовлен на основе применения ГОСТ Р ИСО 11439-2010 <1>
--------------------------------
<1> Приказом Федерального агентства по техническому регулированию и метрологии от 3 марта 2016 г. N 119-ст ГОСТ Р ИСО 11439-2010 отменен с 1 августа 2016 г.
7 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
Введение
Баллоны для природного компримированного газа, используемого в качестве топлива для транспортных средств, должны быть максимально легкими и в то же время должны соответствовать требованиям безопасной эксплуатации сосудов, работающих под давлением.
Это достигается посредством:
a) точного и всестороннего определения условий эксплуатации как основы для проектирования и эксплуатации баллонов;
b) использования соответствующего метода для оценки усталостной долговечности при циклическом нагружении давлением и для определения допустимых дефектов в металлических баллонах или лейнерах;
c) проведения приемочных испытаний конструкции;
d) проведения неразрушающего контроля для проверки всех изготовляемых баллонов;
e) проведения разрушающего испытания баллонов и материала баллонов, взятых из каждой партии изготовляемых баллонов;
f) внедрения изготовителем сертифицированной системы менеджмента качества;
g) проведения периодического технического освидетельствования баллонов в соответствии с инструкциями изготовителя и требованиями инспекционного органа;
h) установления изготовителем срока безопасной службы баллонов.
Баллоны, изготовляемые в соответствии с требованиями настоящего стандарта:
a) имеют усталостную долговечность, превышающую установленный срок службы;
b) дают течь, но не разрыв при циклических испытаниях давлением до разрушения;
c) имеют при испытаниях гидравлическим давлением на разрушение показатели отношения "напряжения при разрушающем давлении" к "напряжению при рабочем давлении", которые превышают значения, установленные для конкретного типа конструкции и используемых материалов, и имеют безосколочный характер разрушения.
Потребители баллонов, изготовленных по настоящему стандарту, должны помнить, что баллоны предназначены для безопасной эксплуатации в соответствии с указанными условиями эксплуатации в течение указанного периода времени. Даты истечения срока службы и периодического освидетельствования указывают на каждом баллоне, и потребители несут ответственность за проведение освидетельствования баллонов в соответствии с инструкциями изготовителя и за прекращение эксплуатации баллонов после истекшего срока службы <1>.
--------------------------------
<1> В настоящий стандарт по отношению к международному стандарту ISO 11439:2000 включены примечания, в которых в соответствии с требованиями Правил устройства и безопасной эксплуатации сосудов, работающих под давлением (ПБ 03-576-03) указаны значения: коэффициента запаса прочности - не менее 2,4; разрушающего давления и числа циклов при испытании баллонов для применения в Российской Федерации. Кроме того, в раздел 10 включена сноска, которая дополняет маркировку баллона в соответствии с потребностями национальной экономики Российской Федерации.
В стандарт внесено дополнительное приложение ДА, в котором учтены потребности национальной экономики Российской Федерации при постановке на производство и сертификации баллонов.
Настоящий стандарт соответствует ГОСТ Р 51753-2001 "Баллоны высокого давления для сжатого природного газа, используемого в качестве моторного топлива на автомобильных транспортных средствах", но при этом имеет существенные отличия, которые сводятся в основном к следующему:
- введено обозначение типа баллонов - КПГ-1 (CNG-1), КПГ-2 (CNG-2), КПГ-3 (CNG-3), КПГ-4 (CNG-4);
- требования настоящего стандарта распространяются на баллоны любых конструкции и вместимости, кроме сварных баллонов и баллонов, изготовленных из коррозионно-стойких сталей;
- коэффициент запаса прочности баллонов в Российской Федерации должен быть не менее 2,4, что соответствует требованиям ПБ 03-576-03;
- конструкция баллонов должна обеспечивать "утечку до разрушения" в случае потери баллоном герметичности под давлением при эксплуатации или испытании.
В настоящем стандарте по отношению к международному стандарту ISO 11439:2000 изменены отдельные фразы, заменены некоторые термины их синонимами, с целью соблюдения норм русского языка и в соответствии с принятой национальной терминологией, введено обозначение баллона на русском языке - КПГ.
1. Область применения
Настоящий стандарт определяет минимальные требования к облегченным газовым баллонам серийного производства, предназначенным для хранения и использования компримированного природного газа под высоким давлением в качестве моторного топлива на транспортных средствах, на которых баллоны установлены. Условия эксплуатации не включают внешние нагрузки, которые могут возникнуть при столкновении автомобилей и т.п.
Настоящий стандарт распространяется на баллоны, изготовленные из стали, алюминия или неметаллического материала, любых конструкций и технологии изготовления, которые соответствуют указанным условиям эксплуатации. Стандарт не распространяется на сварные баллоны и баллоны из коррозионно-стойкой стали.
Баллоны, на которые распространяется настоящий стандарт, обозначают следующим образом:
- КПГ-1 (CNG-1) - металлический;
- КПГ-2 (CNG-2) - металлический лейнер, армированный непрерывными волокнами, пропитанными смолой (кольцевая обмотка);
- КПГ-3 (CNG-3) - металлический лейнер, армированный непрерывными волокнами, пропитанными смолой (полная обмотка);
- КПГ-4 (CNG-4) - неметаллический лейнер, армированный непрерывными волокнами, пропитанными смолой (полностью композиционный).
Примечание - Баллоны, изготовленные в соответствии с ISO 9809-1, ISO 9809-2, ISO 9809-3 и ISO 7866, допускается использовать при условии, что их конструкция соответствует дополнительным требованиям, определенным в настоящем стандарте.
2. Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяют только указанное издание ссылочного документа:
ISO 148:1983 <1> Steel - Charpy impact test (V-notch) (Сталь. Испытание на удар по Шарли (V-образный надрез))
