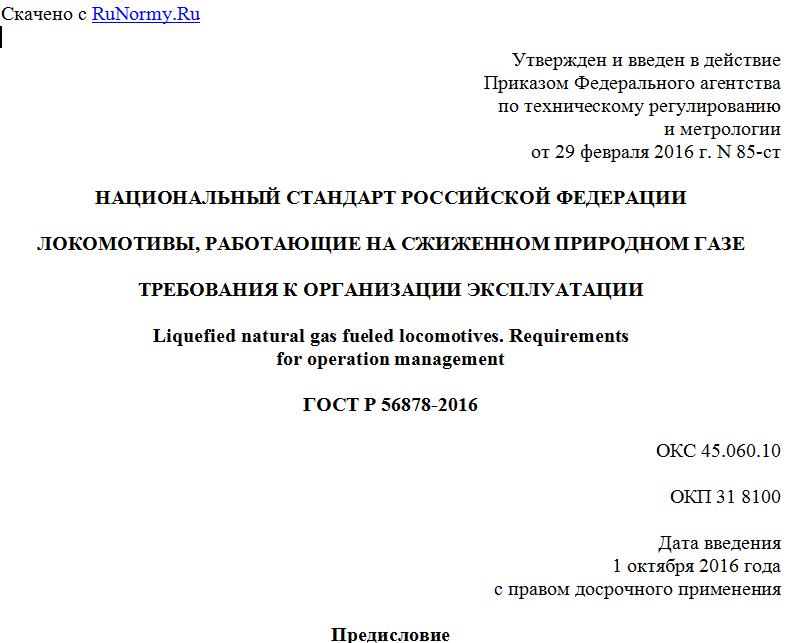

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 29 февраля 2016 г. N 85-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЛОКОМОТИВЫ, РАБОТАЮЩИЕ НА СЖИЖЕННОМ ПРИРОДНОМ ГАЗЕ
ТРЕБОВАНИЯ К ОРГАНИЗАЦИИ ЭКСПЛУАТАЦИИ
Liquefied natural gas fueled locomotives. Requirements
for operation management
ГОСТ Р 56878-2016
ОКС 45.060.10
ОКП 31 8100
Дата введения
1 октября 2016 года
с правом досрочного применения
Предисловие
1 РАЗРАБОТАН Открытым акционерным обществом "Научно-исследовательский и конструкторско-технологический институт подвижного состава" (ОАО "ВНИКТИ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 45 "Железнодорожный транспорт"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 29 февраля 2016 г. N 85-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на локомотивы, использующие в качестве топлива сжиженный природный газ (далее - локомотивы), и устанавливает требования к организации эксплуатации локомотивов, включая их техническое обслуживание и текущий ремонт.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 2.601 Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 12.1.007 Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности
ГОСТ 26790 Техника течеискания. Термины и определения
ГОСТ 30244 Материалы строительные. Методы испытаний на горючесть
ГОСТ Р 12.4.026 Система стандартов безопасности труда. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний
ГОСТ Р 51017 Техника пожарная. Огнетушители передвижные. Общие технические требования. Методы испытаний
ГОСТ Р 51057 Техника пожарная. Огнетушители переносные. Общие технические требования. Методы испытаний
ГОСТ Р 53521 Переработка природного газа. Термины и определения
ГОСТ Р 56021 Газ горючий природный сжиженный. Топливо для двигателей внутреннего сгорания и энергетических установок. Технические условия
ГОСТ Р 56286 Локомотивы маневровые, работающие на сжиженном природном газе. Общие технические требования
ГОСТ Р 56287 Газотурбовозы магистральные грузовые, работающие на сжиженном природном газе. Общие технические требования
СП 4.13130 Системы противопожарной защиты. Ограничение распространения пожара на объектах защиты. Требования к объемно-планировочным и конструктивным решениям
СП 2.13130 Определение категорий помещений, зданий и наружных установок по взрывопожарной и пожарной опасности
СП 56.13330 Производственные здания
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных документов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный документ, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого документа с учетом всех внесенных в данную версию изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то рекомендуется использовать версию этого документа с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку. При пользовании настоящим стандартом целесообразно проверить действие ссылочных сводов правил в Федеральном информационном фонде технических регламентов и стандартов.
3 Термины, определения и сокращения
3.1 Термины и определения
В настоящем стандарте применены термины по ГОСТ 26790, ГОСТ Р 53521, а также следующие термины с соответствующими определениями:
3.1.1 нижний концентрационный предел распространения пламени; НКПР: Минимальное содержание горючего вещества в однородной смеси с окислительной средой, при котором возможно распространение пламени по смеси на любое расстояние от источника зажигания.
Примечание - Для природного газа НКПР составляет 5% объемной концентрации газа в воздухе.
3.1.2 система газоподготовки: Система локомотива, предназначенная для заправки, хранения, подачи СПГ из криогенной емкости, регазификации и подачи газа в двигатель и включающая в себя криогенную емкость для СПГ, трубопроводы, автоматические приборы управления и контроля, устройство регазификации, устройства газосброса, дозирующее устройство и другое оборудование, необходимое для обеспечения двигателя газовым топливом.
Примечание - Дозирующее устройство обеспечивает регулирование подачи газа в двигатель.
3.1.3 криогенная емкость: Емкость, имеющая внутренний сосуд для СПГ, внешнюю оболочку и изоляцию, расположенную в пространстве между сосудом для СПГ и внешней оболочкой.
3.1.4 криогенный передвижной газозаправщик (газозаправщик): Передвижной газозаправщик, предназначенный для транспортирования, хранения и заправки локомотивов сжиженным природным газом.
3.1.5 безопасное дренажное устройство; БДУ: Устройство, предназначенное для безопасного сброса парогазовой фракции газа в атмосферу.
3.1.6 освидетельствование: Проверка соответствия технического состояния объекта требованиям, установленным в документации на него, и определение возможности его дальнейшей эксплуатации.
3.2 Сокращения
В настоящем стандарте применены следующие сокращения:
СПГ - сжиженный природный газ;
ТО - техническое обслуживание;
ТР - текущий ремонт;
НКПР - нижний концентрационный предел распространения пламени;
БДУ - безопасное дренажное устройство;
САК - система автоматического контроля;
ЭД - эксплуатационная документация;
РЭ - руководство по эксплуатации.
4 Общие требования
4.1 Локомотивы должны соответствовать требованиям:
- маневровые - ГОСТ Р 56286;
- магистральные грузовые - ГОСТ Р 56287.
На локомотивы должна быть разработана ЭД в соответствии с ГОСТ 2.601, включающая требования к проведению ТО и ТР локомотивов.
4.2 СПГ, используемый в качестве топлива для локомотивов, должен соответствовать требованиям ГОСТ Р 56021.
По степени воздействия на организм человека пары СПГ относят к веществам 4-го класса опасности по ГОСТ 12.1.007.
4.3 Для всех специализированных участков (цехов), путей и площадок ТО и ТР локомотивов, на которых может находиться СПГ или природный газ в суммарном количестве не менее 1,0 т, должны быть соблюдены требования промышленной безопасности в соответствии с Федеральным законом [1].
4.4 Требования пожарной безопасности для объектов, на которых производится ТО, ТР, хранение локомотивов, слив и заправка СПГ, а также дегазация газового оборудования, - в соответствии с Федеральным законом [2].
Специализированные заправочные пункты, посты слива, заправки СПГ и дегазации газового оборудования, технические участки обслуживания и ремонта газового оборудования локомотивов должны быть обеспечены переносными огнетушителями, соответствующими требованиям ГОСТ Р 51057, а также передвижными порошковыми огнетушителями, имеющими вместимость не менее 50 л, которые предназначены для тушения очагов пожаров следующих классов в соответствии с ГОСТ Р 51017:
- A (твердые горючие материалы);
- B (горючие жидкости);
- C (горючие газы);
- E (электрооборудование под напряжением не менее 10 000 В).
4.5 Персонал, работающий в зоне возможного контакта с СПГ, включая локомотивные бригады, должен быть обеспечен специальной одеждой, специальной обувью и другими средствами индивидуальной защиты с учетом условий проведения работ в соответствии с типовыми нормами, утвержденными Министерством здравоохранения и социального развития Российской Федерации [3].
4.6 Концентрация углеводородов СПГ в воздухе рабочей зоны не должна превышать предельно допустимой по гигиеническим нормативам [4].
4.7 Газоанализаторы, применяемые для определения концентраций компонентов газа, должны быть взрывобезопасными.
4.8 Персонал, выполняющий работы по обслуживанию и ремонту локомотивов, а также испытанию систем газоподготовки, должен пройти обучение в учебных центрах по соответствующим программам с оформлением документа, подтверждающего квалификацию и проверку знаний (аттестата, квалификационного удостоверения, протокола проверки знаний и пр.).
4.9 Запрещается:
- проводить какие-либо работы и операции, не предусмотренные РЭ на локомотив, а также без указания руководителя работ или должностного лица, ответственного за эксплуатацию локомотивов;
- ставить в цеха локомотивы, у которых не проведена дегазация и инертизация системы газоподготовки, не оборудованные в соответствии с 6.2.1.
5 Использование локомотивов по назначению
