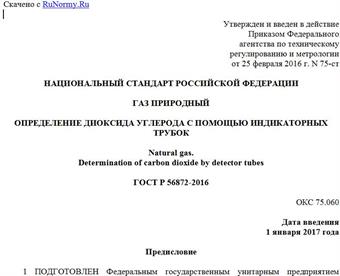

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 25 февраля 2016 г. N 75-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГАЗ ПРИРОДНЫЙ
ОПРЕДЕЛЕНИЕ ДИОКСИДА УГЛЕРОДА С ПОМОЩЬЮ ИНДИКАТОРНЫХ ТРУБОК
Natural gas.
Determination of carbon dioxide by detector tubes
ГОСТ Р 56872-2016
ОКС 75.060
Дата введения
1 января 2017 года
Предисловие
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации материалов и технологий" (ФГУП "ВНИИ СМТ") на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 52 "Природный и сжиженные газы"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 25 февраля 2016 г. N 75-ст
4 Настоящий стандарт идентичен стандарту АСТМ Д 4984-06(2015) "Стандартный метод определения диоксида углерода в природном газе по длине окрашенной зоны индикаторных трубок" [ASTM D 4984-06(2015) "Standard test method for carbon dioxide in natural gas using length-of-stain detector tubes"].
Наименование настоящего стандарта изменено относительно наименования указанного стандарта АСТМ для приведения в соответствие с ГОСТ Р 1.5-2012 (подраздел 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочного стандарта соответствующий ему национальный стандарт, сведения о котором приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
1.1 Настоящий стандарт устанавливает метод определения содержания диоксида углерода в природном газе в трубопроводах в полевых условиях. Индикаторные трубки позволяют проводить измерения в диапазоне от 100 ppm (частей на миллион) до 60% об., при этом рабочий диапазон измерений находится на нижнем уровне данного диапазона (менее 5% об.). Изготовитель обеспечивает специальный комплект для измерения диоксида углерода в диапазоне от 10% об. до 100% об., при этом не следует использовать обычный ручной насос для прокачивания 100 см3 (см. примечание 1).
Примечание 1 - Индикаторные трубки для определения высокого содержания диоксида углерода в газе регистрируют его количество в процентах (% CO2), для низкого содержания - в частях на миллион (ppm). Для перевода значений в процентах в значения в ppm полученный результат умножают на 10000 (1% = 10000 ppm).
1.2 Значения в единицах системы СИ считаются стандартными. В скобках для информации приведены значения в единицах дюйм-фунт.
1.3 В настоящем стандарте не предусмотрено рассмотрение всех вопросов обеспечения безопасности, связанных с его использованием. Пользователь стандарта несет ответственность за обеспечение соответствующих мер безопасности и охраны здоровья и определяет целесообразность применения законодательных ограничений перед его использованием.
2 Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на следующий стандарт:
2.1 Стандарт Ассоциации переработчиков газа
ГПА 2337 Испытание на сероводород и диоксид углерода в природном газе по длине окрашенной зоны индикаторных трубок (GPA 2337, Test for hydrogen sulfide and carbon dioxide in natural gas using length-of-stain tubes) <1>
--------------------------------
<1> Можно ознакомиться в Ассоциации переработчиков газа (Gas Processors Association), 6526 East 60th St., Tulsa, OK 74145.
3 Термины и определения
3.1 В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1.1 насос для индикаторной трубки (detector tube pump): Ручной насос поршневого или сильфонного типа, обеспечивающий за один ход поршня всасывание через индикаторную трубку (100 +/- 5) см3 образца <2>. Он должен быть конструктивно совместим с индикаторными трубками.
3.1.1.1 Пояснение - Индикаторная трубка и насос используются вместе как единое устройство. Изготовитель калибрует индикаторные трубки в соответствии с пропускными характеристиками насоса. Запрещается совмещение насосов и трубок разных изготовителей, поскольку при этом точность измерений может быть значительно снижена <2>.
--------------------------------
<2> Руководство по использованию колориметрических индикаторных трубок с непосредственным считыванием (Direct reading colorimetric indicator tubes manual), First ed., American Industrial Hygiene Association, Akron, OH 44311.
3.1.2 камера для отбора проб газа (gas sampling chamber): Любой контейнер, обеспечивающий размещение индикаторной трубки в потоке отбираемого газа при атмосферном давлении и позволяющий изолировать образец от окружающей атмосферы. Между клапаном источника и камерой для отбора проб газа должен быть установлен игольчатый клапан из нержавеющей стали (или регулятор давления) для регулирования скорости потока от 1 до 2 объемов образца в минуту или, как минимум, для обеспечения потока газа при отборе пробы индикаторной трубкой.
3.1.2.1 Пояснение - В качестве камеры для отбора проб можно использовать полиэтиленовую промывалку вместимостью 500 см3 (16 унций) или 1 дм3 (32 унции). Внутренняя подающая трубка промывалки обеспечивает подачу образца газа в нижнюю часть бутылки. Вырезанное в крышке отверстие диаметром 14,7 мм (0,5 дюйма) обеспечивает размещение индикаторной трубки и удаление выходящего газа (см. рисунок 1). [Можно отобрать образец с использованием пакета на молнии вместимостью 3,8 дм3 (1 галлон). Гибкий шланг вводят через открытый угол пакета до дна. Противоположный угол верхней части пакета закрыт. Основная процедура взятия образца приведена на рисунке 1].
1 - игольчатый клапан; 2 - клапан источника;
3 - пластиковая (или из другого подходящего материала)
гибкая трубка; 4 - камера для отбора проб газа;
5 - насос; 6 - отверстие для размещения трубки
и выхода газа; 7 - индикаторная трубка
Рисунок 1 - Схема оборудования
3.1.2.2 Пояснение - Можно использовать в качестве камеры пакет из материала, пригодного для отбора проб природного газа (например, из полиэфирной пленки). Вместимость пакета должна быть не менее 2 дм3.
3.1.3 индикаторная трубка для определения содержания по длине пятна (length-of-stain detector tube): Запаянная стеклянная трубка с отламываемыми кончиками, конструктивно совместимая с держателем трубки насоса. Внутри трубки содержится сорбент, обычно силикагель, с нанесенным реагентом, содержащим химические вещества, специфичные для диоксида углерода и изменяющие цвет при взаимодействии с диоксидом углерода, содержащимся в образце газа. В инструкции, прилагаемой к трубкам, должны быть перечислены все мешающие вещества. Калибровочная шкала должна быть нанесена непосредственно на трубку. Допускается для определения содержания диоксида углерода использовать отдельную калибровочную шкалу, прилагаемую к трубкам. Калибровочная шкала должна устанавливать зависимость содержания диоксида углерода от длины окрашенного участка. Срок годности индикаторных трубок должен быть не менее 2 лет с даты изготовления при хранении в соответствии с рекомендациями изготовителя.
4 Сущность метода
4.1 Пропускают образец через индикаторную трубку, заполненную специальным химическим веществом. Диоксид углерода, присутствующий в образце, реагирует с веществом и приводит к изменению цвета или появлению пятна. Длина окрашенного участка индикаторной трубки при воздействии измеренного объема образца прямо пропорциональна количеству диоксида углерода, присутствующего в образце. Для прокачивания установленного объема образца через трубку при контролируемой скорости потока используют ручной насос клапанного или сильфонного типа. Размер полученного пятна преобразуют в содержание диоксида углерода (в ppm или в процентах) сравнением с калибровочной шкалой, прилагаемой изготовителем к каждой коробке индикаторных трубок. Система предусматривает прямое считывание содержания диоксида углерода по шкале, легко транспортируема и подходит для быстрого определения содержания диоксида углерода в полевых условиях (см. примечание 1).
5 Назначение и применение
5.1 В спецификациях на газ устанавливают требования к содержанию диоксида углерода в природном газе, поскольку коррозионные свойства диоксида углерода влияют на материалы, из которых изготовлены трубопроводы, а также на используемое оборудование.
5.2 Настоящий метод является экономичным способом определения содержания диоксида углерода в полевых условиях. Конструкция системы позволяет персоналу проводить анализ без специальной профессиональной подготовки.
6 Помехи
6.1 На индикаторные трубки часто воздействуют газы и пары, не являющиеся испытуемым газом. Степень воздействия зависит от марки используемой трубки и методов обнаружения. Некоторые индикаторные трубки имеют слой "предварительной очистки", предназначенный для снижения воздействия мешающих веществ до определенного уровня. Более подробная информация приведена в инструкции изготовителя трубок.
7 Проведение испытаний
7.1 Выбирают доступную точку отбора пробы газа (клапан источника на основной линии). Точка отбора пробы должна располагаться в верхней части трубопровода и иметь отвод из нержавеющей стали для отбора проб из средней трети трубопровода. Кратковременно открывают клапан для продувки клапана и соединительного ниппеля от посторонних веществ.
7.2 На клапане источника устанавливают игольчатый клапан (или регулятор давления). Подсоединяют пробоотборник, используя гибкую трубку минимально возможной длины (см. рисунок 1). Большинство гибких трубок изготовлено из материала, пригодного для диоксида углерода; однако, если образец содержит другие
