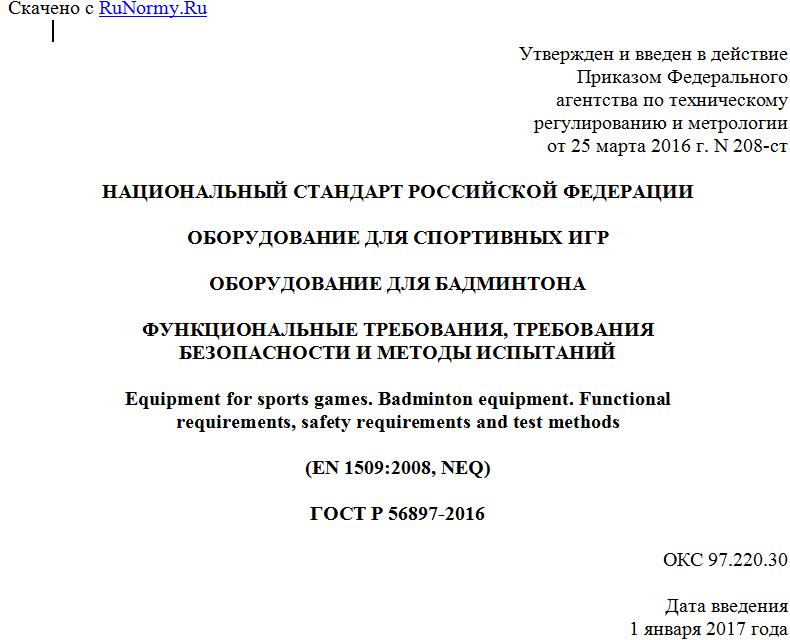

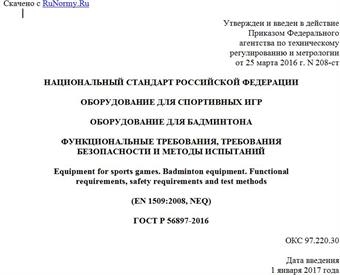

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 25 марта 2016 г. N 208-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ОБОРУДОВАНИЕ ДЛЯ СПОРТИВНЫХ ИГР
ОБОРУДОВАНИЕ ДЛЯ БАДМИНТОНА
ФУНКЦИОНАЛЬНЫЕ ТРЕБОВАНИЯ, ТРЕБОВАНИЯ
БЕЗОПАСНОСТИ И МЕТОДЫ ИСПЫТАНИЙ
Equipment for sports games. Badminton equipment. Functional
requirements, safety requirements and test methods
(EN 1509:2008, NEQ)
ГОСТ Р 56897-2016
ОКС 97.220.30
Дата введения
1 января 2017 года
Предисловие
1 РАЗРАБОТАН Саморегулируемой организацией Некоммерческим партнерством "Отраслевое объединение национальных производителей в сфере физической культуры и спорта "Промспорт" (СРО "Промспорт")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 444 "Спортивные и туристские изделия, оборудование, инвентарь, физкультурные и спортивные услуги"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 25 марта 2016 г. N 208-ст
4 Настоящий стандарт разработан с учетом основных нормативных положений европейского регионального стандарта ЕН 1509:2008 "Оборудование для спортивных площадок. Оборудование для бадминтона. Функциональные требования, требования безопасности и методы испытаний" (EN 1509:2008 "Playing field equipment - Badminton equipment - Functional and safety requirements, test methods", NEQ)
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).
1 Область применения
Настоящий стандарт распространяется на оборудование для бадминтона типов 1 - 3 и классов A - D.
Настоящий стандарт устанавливает классификацию, функциональные требования, требования безопасности и методы испытаний оборудования для бадминтона типов 1 - 3 и классов A - D.
Настоящий стандарт не распространяется на ракетки и воланы для бадминтона.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р ИСО 2307-2014 Изделия канатные. Методы определения некоторых физических и механических свойств
ГОСТ Р 56446-2015 Оборудование гимнастическое. Общие требования безопасности и методы испытаний
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Требования
3.1 Функциональные требования
3.1.1 Классификация
Оборудование для бадминтона классифицируют по типам в соответствии с таблицей 1 и по классам в соответствии с таблицей 2.
Таблица 1
Классификация оборудования для бадминтона по типам
Тип Внешний вид Описание
1 Оборудование для бадминтона с установочными гильзами
2 Оборудование для бадминтона со стаканом и элементами крепления к земле
3 Оборудование для бадминтона свободностоящее
Таблица 2
Классификация оборудования для бадминтона по классам
Класс Описание
A Оборудование для бадминтона, предназначенное для соревнований стоящих игрок
B Оборудование для бадминтона, предназначенное для соревнований игроков, сидящих в инвалидных колясках
C Оборудование для бадминтона, предназначенное для тренировок стоящих игроков
D Оборудование для бадминтона, предназначенное для тренировок игроков, сидящих в инвалидных колясках
3.1.2 Основные размеры
3.1.2.1 Основные размеры оборудования для бадминтона показаны на рисунке 1.
Примечание - Любой комплект оборудования состоит из двух стоек и сетки.
--------------------------------
<*> Указанный размер должен соответствовать расстоянию между линиями, ограничивающими игровое поле.
1 - несущий трос (шнур или канат); 2 - натяжной шнур;
3 - верхняя лента сетки; 4 - сетка; 5 - стойка; 6 - проушина
для несущего троса; 7 - натяжное устройство; 8 - покрытие
игрового поля; h1 - высота сетки над боковыми линиями
для парной игры; h2 - высота сетки в середине
Рисунок 1 - Основные размеры оборудования для бадминтона
3.1.2.2 Высота сетки оборудования для бадминтона - в соответствии с таблицей 3.
Таблица 3
Высота сетки оборудования для бадминтона
Класс Высота сетки над боковыми линиями для парной игры h1, мм Высота сетки в середине h2, мм
A и C 1550 1524
B и D 1400 1374
3.1.2.3 Зазор между несущим тросом и вершиной стойки оборудования для бадминтона классов A и B должен быть не более 10 мм в соответствии с рисунком 2.
Рисунок 2 - Примеры конструкции вершины стойки
оборудования для бадминтона классов A и B
3.1.3 Материалы
3.1.3.1 Элементы оборудования для бадминтона типа 3 изготавливают из стали, сплавов и синтетических материалов. Сплав должен быть коррозионно-стойким, а сталь должна быть защищена от коррозии (например, путем горячего цинкования, нанесения порошкового покрытия или окрашивания).
3.1.3.2 Сетку оборудования для бадминтона изготавливают из синтетических волокон.
3.1.4 Конструкция
3.1.4.1 Стойки
Конструкция стоек оборудования для бадминтона должна обеспечивать расположение несущего троса в середине игрового поля на высоте h1 и h2 в соответствии с рисунком 1 и таблицей 3.
Стойки должны быть оснащены соответствующим устройством для крепления сетки.
Стойки по всей длине не должны сближаться или сдвигаться относительно поверхности игрового поля.
Во время эксплуатации стойки должны быть расположены вертикально. Допустимое отклонение от вертикали +/- 1°.
