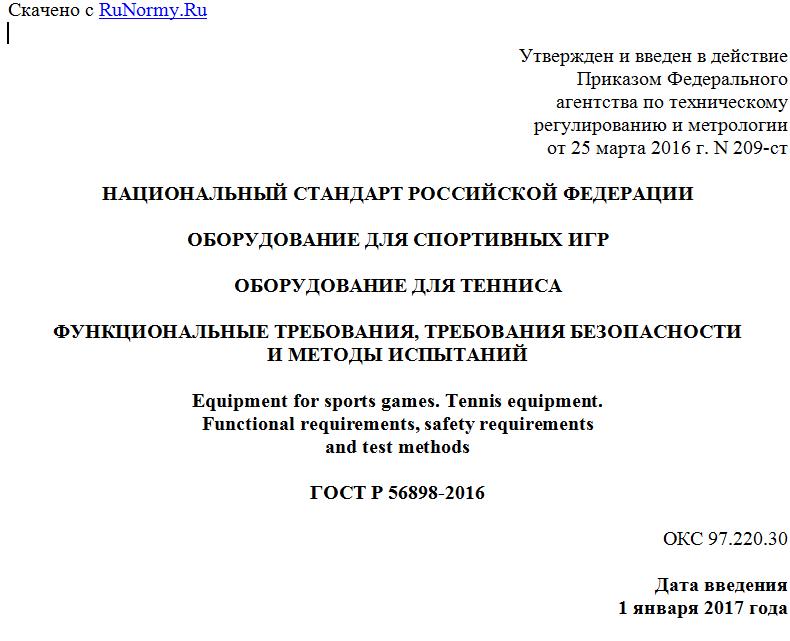

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 25 марта 2016 г. N 209-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ОБОРУДОВАНИЕ ДЛЯ СПОРТИВНЫХ ИГР
ОБОРУДОВАНИЕ ДЛЯ ТЕННИСА
ФУНКЦИОНАЛЬНЫЕ ТРЕБОВАНИЯ, ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
И МЕТОДЫ ИСПЫТАНИЙ
Equipment for sports games. Tennis equipment.
Functional requirements, safety requirements
and test methods
ГОСТ Р 56898-2016
ОКС 97.220.30
Дата введения
1 января 2017 года
Предисловие
1 РАЗРАБОТАН Саморегулируемой организацией Некоммерческим партнерством "Отраслевое объединение национальных производителей в сфере физической культуры и спорта "Промспорт" (СРО "Промспорт")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 444 "Спортивные и туристские изделия, оборудование, инвентарь, физкультурные и спортивные услуги"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 25 марта 2016 г. N 209-ст
4 Настоящий стандарт разработан с учетом основных нормативных положений европейского регионального стандарта ЕН 1510:2004 "Оборудование для спортивных площадок. Оборудование для игры в теннис. Функциональные требования, требования безопасности и методы испытаний" ("Playing field equipment - Tennis equipment - Functional and safety requirements, test methods", NEQ)
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на оборудование для тенниса типов 1 - 2 с сеткой классов A - C, используемое в спортивных залах и на открытом воздухе.
Настоящий стандарт устанавливает классификацию, функциональные требования, требования безопасности и методы испытаний оборудования для тенниса типов 1 - 2.
Настоящий стандарт не распространяется на ракетки и мячи для тенниса.
2 Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на следующий стандарт:
ГОСТ ISO 2062-2014 Материалы текстильные. Пряжа в паковках. Методы определения разрывной нагрузки и относительного удлинения при разрыве одиночной нити с использованием прибора для испытаний с постоянной скоростью растяжения образца (CRE)
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Требования
3.1 Функциональные требования
3.1.1 Классификация
3.1.1.1 Оборудование для тенниса классифицируют по типам в соответствии с таблицей 1.
Таблица 1
Классификация оборудования для тенниса по типам
Тип Внешний вид Описание
1 Оборудование для тенниса с установочными гильзами
2 Оборудование для тенниса со стаканом и элементами крепления к земле
3 Свободно стоящее оборудование для тенниса
3.1.1.2 Сетки для тенниса классифицируют по классам в соответствии с таблицей 2.
Таблица 2
Классификация сеток для тенниса по классам
Класс Разрывная нагрузка ячеек сетки, Н/м Разрушающая нагрузка несущего троса, Н/м Растягивающая нагрузка верхней ленты сетки, Н/м
A 1800 (1500) 8000 2500
B 1080 (900) 6000 1250
C 792 (660) 3000 900
Примечание - В скобках указаны значения разрывной нагрузки ячеек сетки по ГОСТ ISO 2062.
3.1.2 Основные размеры
3.1.2.1 Основные размеры оборудования для тенниса показаны на рисунке 1.
1 - стойка; 2 - подпорка; 3 - сетка; 4 - регулятор сетки;
5 - несущий трос; 6 - верхняя лента сетки; 7 - анкер
для крепления к земле; 8 - крюки для натяжения сетки;
9 - регулировочная лента сетки
Рисунок 1 - Основные размеры оборудования и элементы
конструкции сетки для тенниса
3.1.2.2 Оборудование для тенниса типа 1 состоит из следующих элементов:
- две стойки (одна с натяжным устройством, одна без него);
- сетка с несущим тросом;
- регулятор сетки;
- две установочные гильзы;
- две подпорки.
Примечание - Допускается отсутствие подпорок в комплекте оборудования для тенниса типа 1.
3.1.2.3 Оборудование для тенниса типа 2 состоит из следующих элементов:
- две стойки (одна с натяжным устройством, одна без него) со стаканом и элементами крепления к земле;
- сетка;
- регулятор сетки.
3.1.3 Материалы
3.1.3.1 Оборудование для тенниса должно быть изготовлено из стали, легких сплавов, синтетического материала или дерева.
Легкие сплавы должны быть коррозионно-стойкими.
Сталь должна быть защищена от коррозии (например, путем горячего цинкования, нанесения порошкового покрытия или окрашивания).
3.1.3.2 Сетка должна быть изготовлена из синтетических волокон.
3.1.3.3 Несущий трос должен быть изготовлен из оцинкованной или защищенной от коррозии стальной проволоки либо любого другого материала, имеющего аналогичные свойства.
Примечание - Допускается использование синтетического покрытия несущего троса.
3.1.3.4 Верхняя и регулировочная ленты сетки должны быть изготовлены из синтетического материала или натуральных волокон.
3.1.4 Конструкция
3.1.4.1 Стойки
Поперечное сечение стойки должно иметь форму круга диаметром не более 150 мм или квадрата, сторона которого не более 150 мм.
Стойки должны быть сконструированы таким образом, чтобы поддерживать трос на высоте 1070 мм.
Одна из стоек должна быть оснащена натяжным устройством, а другая - направляющим и крепежным устройством для несущего троса.
При испытаниях стоек по приложению А значение остаточной деформации должно быть не более 10 мм.
3.1.4.2 Сетка
Элементы конструкции сетки показаны на рисунке 1.
Верхняя лента сетки должна быть белого цвета.
Ширина верхней ленты сетки в сложенном виде должна быть от 50 до 65 мм.
