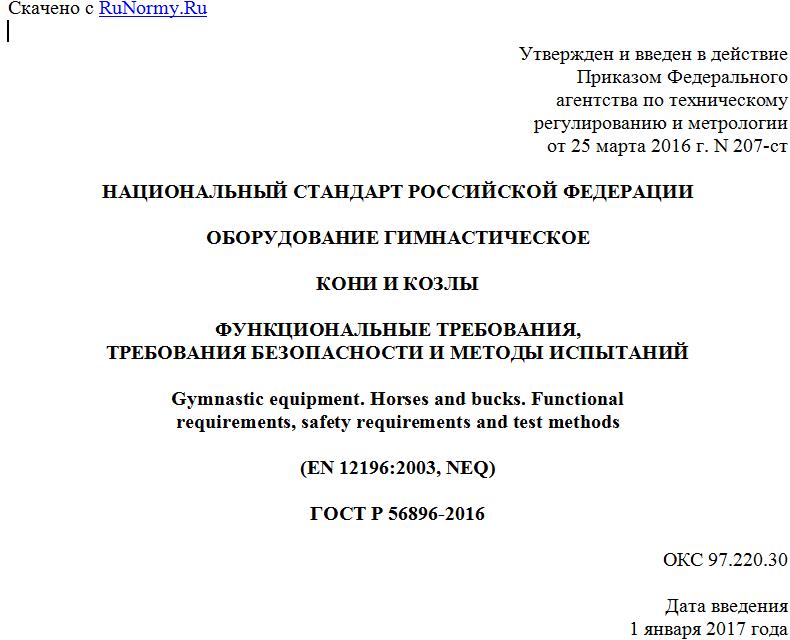

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 25 марта 2016 г. N 207-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ОБОРУДОВАНИЕ ГИМНАСТИЧЕСКОЕ
КОНИ И КОЗЛЫ
ФУНКЦИОНАЛЬНЫЕ ТРЕБОВАНИЯ,
ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И МЕТОДЫ ИСПЫТАНИЙ
Gymnastic equipment. Horses and bucks. Functional
requirements, safety requirements and test methods
(EN 12196:2003, NEQ)
ГОСТ Р 56896-2016
ОКС 97.220.30
Дата введения
1 января 2017 года
Предисловие
1 РАЗРАБОТАН Саморегулируемой организацией Некоммерческим партнерством "Отраслевое объединение национальных производителей в сфере физической культуры и спорта "Промспорт" (СРО "Промспорт")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 444 "Спортивные и туристские изделия, оборудование, инвентарь, физкультурные и спортивные услуги"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 25 марта 2016 г. N 207-ст
4 Настоящий стандарт разработан с учетом основных нормативных положений европейского регионального стандарта ЕН 12196:2003 "Оборудование гимнастическое. Кони и козлы. Функциональные требования, требования безопасности и методы испытаний" (EN 12196:2003 "Gymnastic equipment - Horses and bucks - Functional and safety requirements, test methods", NEQ)
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на гимнастические кони и козлы типов 1 - 4.
Настоящий стандарт устанавливает классификацию, функциональные требования, требования безопасности и методы испытаний гимнастических коней и козлов типов 1 - 4.
2 Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на следующий стандарт:
ГОСТ Р 56446-2015 Оборудование гимнастическое. Общие требования безопасности и методы испытаний
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Требования
3.1 Функциональные требования
3.1.1 Классификация
Гимнастические кони и козлы классифицируют по типам в соответствии с таблицей 1.
Таблица 1
Классификация гимнастических коней и козлов по типам
Тип Внешний вид Описание оборудования
1 Гимнастический конь для опорных прыжков
2 Гимнастический конь с ручками
3 Гимнастический козел для опорных прыжков
4 Гимнастический козел с ручками
3.1.2 Основные размеры
3.1.2.1 Основные размеры гимнастических коней и козлов показаны на рисунке 1 и приведены в таблице 2.
h - высота, l - длина корпуса, b1 - ширина по верху корпуса,
b2 - ширина по низу корпуса
Рисунок 1 - Основные размеры гимнастических коней и козлов
Таблица 2
Основные размеры гимнастических коней и козлов
Тип Высота h, мм Длина корпуса l, мм Ширина по верху корпуса b1, мм Ширина по низу корпуса b2 <*>, мм
максимальная минимальная
1 - 2 1500 910 1600 - 1630 350 - 355 290 - 300
3 - 4 1700 900 550 - 590 300 - 360 300 - 330
<*> Для каждого гимнастического коня или козла значение размера b2 должно быть менее значения размера b1.
3.1.2.2 Диапазон регулирования по высоте гимнастических козлов типов 3 - 4 должен быть не менее 300 мм.
3.1.2.3 Расстояние между ручками гимнастического коня типа 2 или козла типа 4 должно быть плавно регулируемым в диапазоне от 350 до 450 мм.
3.1.2.4 Размеры поперечного сечения корпуса гимнастического коня или козла показаны на рисунке 2.
Рисунок 2 - Размеры поперечного сечения корпуса
гимнастического коня или козла
3.2 Требования безопасности
3.2.1 Конструкция гимнастических коней и козлов должна соответствовать требованиям безопасности по ГОСТ Р 56446.
3.2.2 При испытаниях демпфирующих свойств покрытия корпуса гимнастического коня или козла в соответствии с ГОСТ Р 56446 (приложение В) значение максимального ускорения не должно превышать 500 м/с2 с высоты падения 300 мм.
3.2.3 При испытаниях на устойчивость в соответствии с приложением А опоры испытуемого гимнастического коня или козла не должны отрываться от опорной поверхности.
3.2.4 При испытаниях на прочность в соответствии с приложением Б на конструкции испытуемого гимнастического коня или козла не должно быть повреждений, в т.ч. трещин, поломок, чрезмерных остаточных деформаций, ослабления соединений и связей.
4 Методы испытаний
Для проверки безопасности конструкции гимнастических коней и козлов применяют методы испытаний по ГОСТ Р 56446, а также следующие методы испытаний:
- на устойчивость - по приложению А;
- на прочность - по приложению Б.
5 Инструкция по эксплуатации
Изготовитель вместе с оборудованием должен предоставить инструкцию по эксплуатации, которая должна содержать следующую информацию:
- тип гимнастического коня или козла в соответствии с классификацией, приведенной в таблице 1;
- подробную инструкцию по сборке и регулировке;
- рекомендации по техническому обслуживанию;
- схему установки оборудования для безопасной эксплуатации.
