"ГОСТ Р 56903-2016. Национальный стандарт Российской Федерации. Тренажеры стационарные. Оборудование для силовых тренировок. Дополнительные требования безопасности и методы испытаний"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать
Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 25 марта 2016 г. N 215-ст

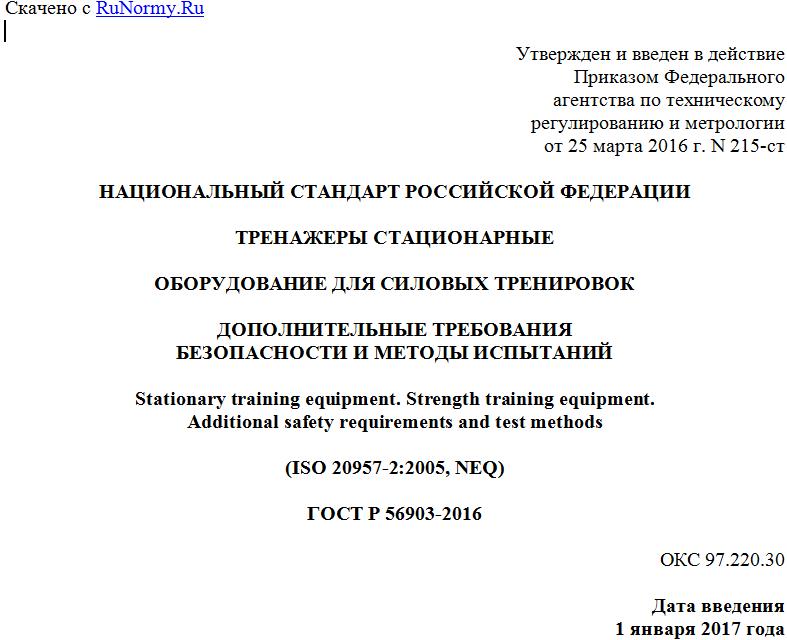

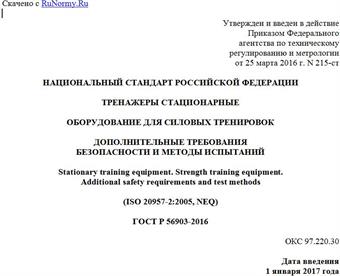

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ТРЕНАЖЕРЫ СТАЦИОНАРНЫЕ

ОБОРУДОВАНИЕ ДЛЯ СИЛОВЫХ ТРЕНИРОВОК

ДОПОЛНИТЕЛЬНЫЕ ТРЕБОВАНИЯ
БЕЗОПАСНОСТИ И МЕТОДЫ ИСПЫТАНИЙ

Stationary training equipment. Strength training equipment.
Additional safety requirements and test methods

(ISO 20957-2:2005, NEQ)

ГОСТ Р 56903-2016

ОКС 97.220.30

Дата введения
1 января 2017 года

Предисловие

1 РАЗРАБОТАН Саморегулируемой организацией Некоммерческим партнерством "Отраслевое объединение национальных производителей в сфере физической культуры и спорта "Промспорт" (СРО "Промспорт")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 444 "Спортивные и туристские изделия, оборудование, инвентарь, физкультурные и спортивные услуги"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 25 марта 2016 г. N 215-ст
4 Настоящий стандарт разработан с учетом основных нормативных положений международного стандарта ИСО 20957-2:2005 "Тренажеры стационарные. Часть 2. Оборудование для силовых тренировок, дополнительные специальные требования и методы испытаний" (ISO 20957-2:2005 "Stationary training equipment - Part 2: Strength training equipment, additional specific safety requirements and test methods", NEQ)
5 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

1 Область применения

Настоящий стандарт распространяется на стационарные тренажеры - оборудование для силовых тренировок (далее - оборудование) классов применения S и H.
Настоящий стандарт устанавливает дополнительные требования безопасности и методы испытаний оборудования.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 51334-99 Безопасность машин. Безопасные расстояния для предохранения верхних конечностей от попадания в опасную зону
ГОСТ Р 56445-2015 Тренажеры стационарные. Общие требования безопасности и методы испытаний
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены термины по ГОСТ Р 56445, раздел 3.

4 Классификация

Классификация оборудования по ГОСТ Р 56445, раздел 4.

5 Требования безопасности

5.1 Нагрузки

5.1.1 Внутренние нагрузки
5.1.1.1 Оборудование должно выдерживать без повреждений нагрузку F, превышающую массу пользователя:
- в два с половиной раза - для оборудования класса применения S;
- два раза - для оборудования класса применения H.
Примечание - Здесь и далее массу тела пользователя принимают равной 100 кг.

5.1.1.2 При испытаниях оборудования по приложению А значение деформации f должно быть не более:
- 1/100 - для вспомогательных элементов;
- 1/150 - для консольных опор;
- 1% - для других элементов.
5.1.1.3 При воздействии статической нагрузки (см. приложение А), значение которой в четыре раза превышает массу тела пользователя, на конструкции оборудования не должно быть повреждений, в т.ч. трещин, царапин, чрезмерных остаточных деформаций, ослабления соединений и связей. Примеры статического нагружения элементов оборудования показаны на рисунке 1.



F - испытательная нагрузка; f - значение деформации

Рисунок 1 - Примеры статического нагружения
элементов оборудования

5.1.2 Внешние нагрузки
5.1.2.1 При испытаниях по приложению Б оборудование должно выдерживать без повреждений нагрузку F, вес которой рассчитывают по формуле

F = 8,91·ks(Gk + kd·G), (1)

где ks - коэффициент безопасности (см. таблицу 1);
Gk - нагрузка, равная массе тела пользователя, кг;
kd - динамический коэффициент (см. таблицу 1);
G - максимальная нагрузка на оборудование, указанная изготовителем, кг.
Примечание - Моменты, приведенные в таблице 2, принимают в качестве основы для расчета G, если их значения выше, чем соответствующее произведение указанной изготовителем максимальной нагрузки на длину рычага.

Таблица 1

Значения коэффициентов ks и kd

Класс применения Коэффициент безопасности ks Динамический коэффициент kd
H 2,5 1,5
S 2

Таблица 2

Значения моментов при выполнении пользователем упражнений
на оборудовании

Описание упражнения Значение момента <*>, Н·м Рисунок
Сгибание рук в локтевых суставах 170
Разгибание рук в локтевых суставах 170
Поднимание рук снизу вверх 130
Тяга на руки сверху вниз 260
Разведение рук из центра в стороны 110
Тяга на руки со сторон в центр 110
Тяга на руки сверху вниз через стороны 110
Тяга на руки снизу вверх через стороны 50
Наклоны туловища 280
Разгибание туловища 450
Разгибание ноги в тазобедренном суставе 450
Сгибание ноги в тазобедренном суставе 190
Тяга на бедро снизу вверх через сторону 140
Тяга на бедро сверху вниз через сторону 200
Разгибание ног в коленных суставах 600
Для просмотра документа целиком скачайте его >>>
