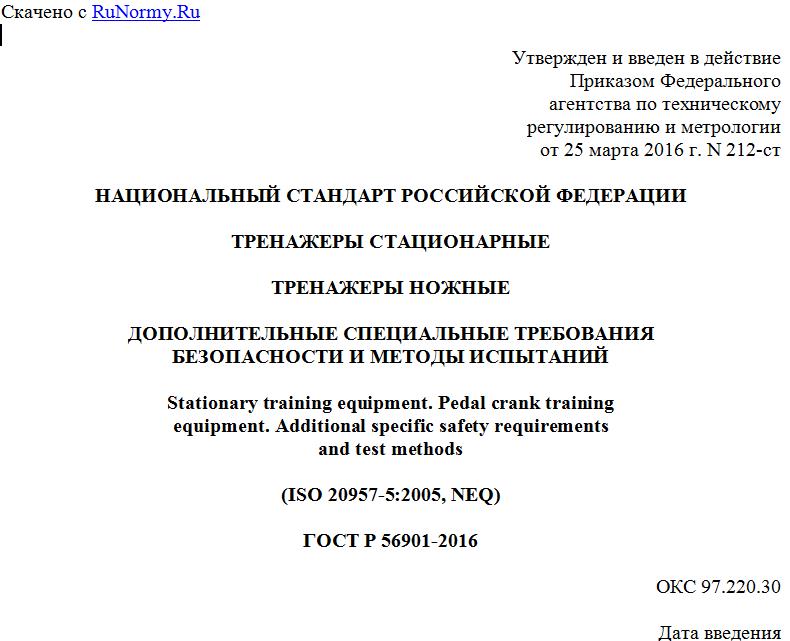

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 25 марта 2016 г. N 212-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТРЕНАЖЕРЫ СТАЦИОНАРНЫЕ
ТРЕНАЖЕРЫ НОЖНЫЕ
ДОПОЛНИТЕЛЬНЫЕ СПЕЦИАЛЬНЫЕ ТРЕБОВАНИЯ
БЕЗОПАСНОСТИ И МЕТОДЫ ИСПЫТАНИЙ
Stationary training equipment. Pedal crank training
equipment. Additional specific safety requirements
and test methods
(ISO 20957-5:2005, NEQ)
ГОСТ Р 56901-2016
ОКС 97.220.30
Дата введения
1 января 2017 года
Предисловие
1 РАЗРАБОТАН Саморегулируемой организацией Некоммерческим партнерством "Отраслевое объединение национальных производителей в сфере физической культуры и спорта "Промспорт" (СРО "Промспорт")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 444 "Спортивные и туристские изделия, оборудование, инвентарь, физкультурные и спортивные услуги"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 25 марта 2016 г. N 212-ст
4 Настоящий стандарт разработан с учетом основных нормативных положений международного стандарта ИСО 20957-5:2005 "Тренажеры стационарные. Часть 5. Ножные тренажеры, дополнительные специальные требования безопасности и методы испытаний" (ISO 20957-5:2005 "Stationary training equipment - Part 5: Pedal crank training equipment, additional specific safety requirements and test methods", NEQ)
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на ножные тренажеры (далее - тренажеры) классов применения S и H и классов точности A - C.
Настоящий стандарт устанавливает дополнительные специальные требования безопасности и методы испытаний тренажеров.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 31741-2012 Велосипеды. Общие технические условия
ГОСТ Р 53906-2010 Игрушки. Общие требования безопасности и методы испытаний. Механические и физические свойства
ГОСТ Р 56445-2015 Тренажеры стационарные. Общие требования безопасности и методы испытаний
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 56445 (раздел 3), а также следующий термин с соответствующим определением:
3.1 ножной тренажер: Стационарное устройство, имитирующее велосипед, предназначенное для выполнения упражнений с использованием педалей.
Примечание - Мощность тренажера P, Вт, определяют по формуле
(1)
где M - значение тормозного момента, Н·м;
n - скорость вращения педалей, об/мин.
4 Классификация
Тренажеры классифицируют по классам применения и классам точности в соответствии с ГОСТ Р 56445 (раздел 4).
5 Конструкция
5.1 Конструкция и элементы тренажера показаны на рисунке 1.
1 - регулятор нагрузки; 2 - руль; 3 - рукоятка;
4 - вынос руля; 5 - регулятор высоты руля; 6 - маховик;
7 - кожух; 8 - рама; 9 - колено педали; 10 - педаль;
11 - подседельная труба рамы; 12 - регулятор высоты
сиденья; 13 - стойка сиденья; 14 - сиденье; 15 - дисплей
значений мощностей; a1 - a4 - размеры, измеряемые
при испытаниях несущей способности
Рисунок 1 - Конструкция и элементы тренажера
5.2 Примеры тренажеров показаны на рисунке 2.
Рисунок 2 - Примеры тренажеров
6 Требования безопасности
6.1 Наружные поверхности
6.2.1 Элементы трансмиссии и вращающиеся части
6.2.1.1 Зазор между коленом педали и неподвижными частями тренажера, диаметр коленного рычага которого больше размера кожуха, должен быть не менее 10 мм.
6.2.1.2 Элементы трансмиссии, лопасти и маховики тренажера, диаметр коленного рычага которого больше размера кожуха, должны быть защищены. При испытаниях по приложению А испытательный штифт не должен застревать и соприкасаться с движущимися частями.
6.2.2 Перегрев
При испытаниях по приложению Б температура элементов, доступных для пользователя, должна быть не более 65 °C.
6.3 Несущая способность
При испытаниях несущей способности по приложению В:
- значение отклонения каждого размера a1 - a4 (см. рисунок 1) должно быть не более чем 1/100;
- тренажер не должен опрокидываться;
- смещение зафиксированной стойки сиденья внутрь подседельной трубы должно быть не более 5 мм.
6.4 Сиденье и стойка сиденья
6.4.1 Глубина фиксации
6.4.1.1 Минимальная глубина погружения стойки в подседельную трубу рамы должна быть 55 мм.
6.4.1.2 На стойку сиденья должна быть нанесена маркировка, указывающая минимальную глубину погружения стойки в подседельную трубу рамы. Допускается не наносить маркировку, если минимальная глубина определена конструкцией тренажера.
6.4.1.3 Минимальная глубина тренажера с системой фиксации должна быть 55 мм в самом высоком положении.
6.4.2 Наклон сиденья
6.4.2.1 Высота сиденья должна быть регулируемой. Регулирование высоты сиденья тренажеров класса точности A должно осуществляться без использования вспомогательного инструмента.
6.4.2.2 При испытаниях по приложению Г отклонение угла наклона сиденья должно быть не более 2°.
Примечание - Отклонение угла наклона сиденья измеряют между стойкой сиденья и подседельной трубой.
6.5 Руль
6.5.1 Вынос руля должен быть регулируемым, или должна быть предусмотрена фиксация руля на различной высоте. Регулирование высоты руля тренажеров
