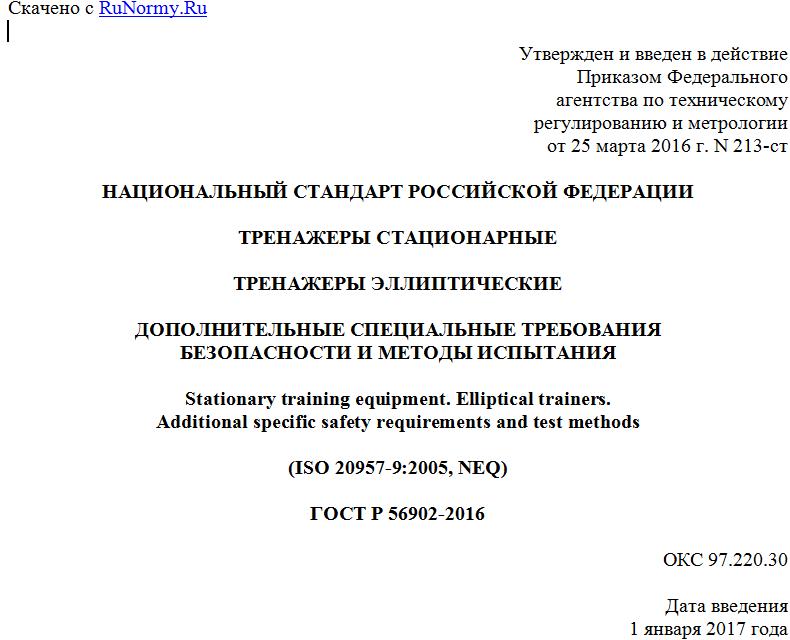

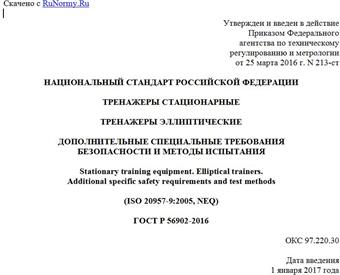

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 25 марта 2016 г. N 213-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТРЕНАЖЕРЫ СТАЦИОНАРНЫЕ
ТРЕНАЖЕРЫ ЭЛЛИПТИЧЕСКИЕ
ДОПОЛНИТЕЛЬНЫЕ СПЕЦИАЛЬНЫЕ ТРЕБОВАНИЯ
БЕЗОПАСНОСТИ И МЕТОДЫ ИСПЫТАНИЯ
Stationary training equipment. Elliptical trainers.
Additional specific safety requirements and test methods
(ISO 20957-9:2005, NEQ)
ГОСТ Р 56902-2016
ОКС 97.220.30
Дата введения
1 января 2017 года
Предисловие
1 РАЗРАБОТАН Саморегулируемой организацией Некоммерческим партнерством "Отраслевое объединение национальных производителей в сфере физической культуры и спорта "Промспорт" (СРО "Промспорт")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 444 "Спортивные и туристские изделия, оборудование, инвентарь, физкультурные и спортивные услуги"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 25 марта 2016 г. N 213-ст
4 Настоящий стандарт разработан с учетом основных нормативных положений международного стандарта ИСО 20957-9:2005 "Тренажеры стационарные. Часть 9. Эллиптические тренажеры, дополнительные специальные требования безопасности и методы испытаний" (ISO 20957-9:2005 "Stationary training equipment - Part 9: Elliptical trainers, additional specific safety requirements and test methods", NEQ)
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на эллиптические тренажеры (далее - тренажеры).
Настоящий стандарт устанавливает дополнительные специальные требования безопасности и методы испытаний тренажеров.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р ИСО 5904-95 Оборудование гимнастическое. Маты для прыжков и поверхности для вольных упражнений. Метод определения сопротивления скольжению
ГОСТ Р 53906-2010 Игрушки. Общие требования безопасности и методы испытаний. Механические и физические свойства
ГОСТ Р 56445-2015 Тренажеры стационарные. Общие требования безопасности и методы испытаний
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 56445, а также следующие термины с соответствующими определениями:
3.1 эллиптический тренажер: Тренажер с ручным управлением, производящий непрерывные возвратно-поступательные эллиптические движения для тренировки ног, который также может включать элементы для упражнений на верхнюю часть тела.
Примечание - Эллиптический принцип работы основан на непрерывном и возвратно-поступательном замкнутом цикле.
3.2 платформа для стопы: Устройство поддержки ноги во время выполнения упражнений согласно инструкции изготовителя.
3.3 щиток платформы для стопы: Жесткая часть конструкции платформы для стопы, предназначенная для ограничения соскальзывания стопы с платформы во время выполнения упражнений согласно инструкции изготовителя.
3.4 цикл: Диапазон от начальной точки траектории движения до начальной точки следующей траектории движения.
4 Классификация
Тренажеры классифицируют по классам применения и классам точности в соответствии с ГОСТ Р 56445 (раздел 4).
5 Конструкция
5.1 Конструкция и элементы тренажера показаны на рисунке 1.
1 - дисплей; 2 - регулятор нагрузки; 3 - щиток платформы
для стопы; 4 - платформа для стопы; 5 - подвижный поручень;
6 - стационарный поручень; 7 - рама
Рисунок 1 - Конструкция и элементы тренажера
с подвижными поручнями
5.2 Примеры тренажеров показаны на рисунках 1 и 2.
Рисунок 2 - Примеры тренажеров
6 Требования безопасности
6.1 Застревание
При испытаниях по приложению А испытательный брусок не должен застревать.
6.2 Перегрев
6.2.1 При испытаниях по приложению Б температура элементов, доступных для пользователя, должна быть не более 65 °C.
6.2.2 Тренажеры должны соответствовать требованиям [1].
6.3 Несущая способность
6.3.1 Тренажеры класса применения H
При испытаниях по приложению В тренажер класса применения H должен выдерживать без повреждений нагрузку, значение которой в два с половиной раза превышает массу тела пользователя.
Примечание - Здесь и далее значение массы тела пользователя принимают равным 100 кг.
6.3.2 Тренажеры класса применения S
6.3.2.1 Тренажер класса применения S должен выдерживать без повреждений нагрузку, значение которой в четыре раза превышает массу тела пользователя.
6.3.2.2 При испытаниях платформы тренажера значения деформации должны быть не более:
- 1/100 - для поверхности, несущей нагрузку;
- 1/150 - для консольных поверхностей;
- 1% - для остальных поверхностей.
6.3.2.3 Испытания несущей способности тренажеров класса применения S проводят по приложению В.
6.4 Поручни
6.4.1 Диаметр наконечника поручня должен быть не менее 50 мм.
6.4.2 При испытаниях по приложению Г значение деформации должно быть не более 3%.
6.5 Платформы для стоп
6.5.1 Поверхность платформы для стоп должна быть нескользкой.
6.5.2 При испытаниях по ГОСТ Р ИСО 5904 коэффициент трения поверхности должен быть не более 0,5.
6.6 Устойчивость
