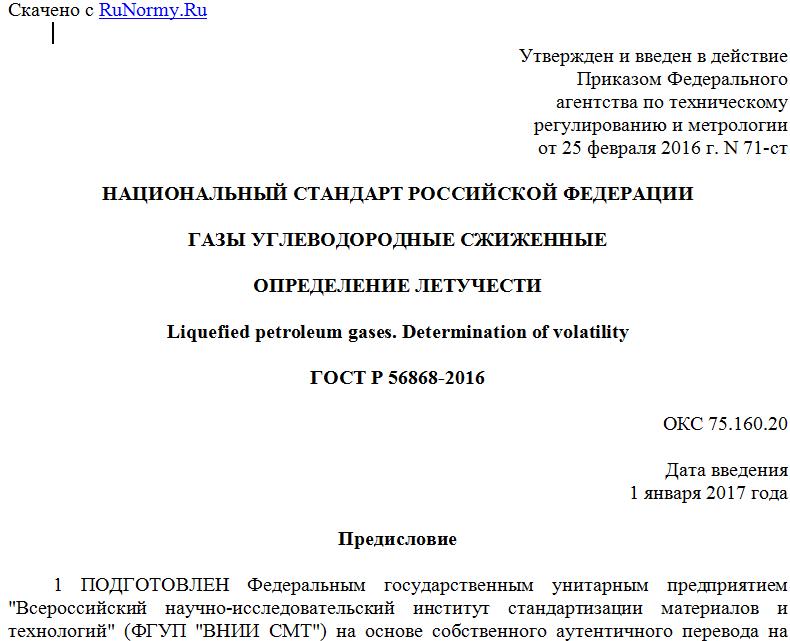

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 25 февраля 2016 г. N 71-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГАЗЫ УГЛЕВОДОРОДНЫЕ СЖИЖЕННЫЕ
ОПРЕДЕЛЕНИЕ ЛЕТУЧЕСТИ
Liquefied petroleum gases. Determination of volatility
ГОСТ Р 56868-2016
ОКС 75.160.20
Дата введения
1 января 2017 года
Предисловие
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации материалов и технологий" (ФГУП "ВНИИ СМТ") на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 52 "Природный и сжиженные газы"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 25 февраля 2016 г. N 71-ст
4 Настоящий стандарт идентичен стандарту АСТМ Д 1837-11 "Стандартный метод испытания для определения летучести сжиженных углеводородных (LP) газов" [ASTM D 1837-11 "Standard test method for volatility of liquefied petroleum (LP) gases"].
Наименование настоящего стандарта изменено относительно наименования указанного стандарта АСТМ для приведения в соответствие с ГОСТ Р 1.5-2012 (подраздел 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).
1 Область применения
1.1 Настоящий стандарт устанавливает метод определения летучести разных типов сжиженных углеводородных газов (LPG), которая характеризует их относительную чистоту. Для определения наличия бутана и более тяжелых компонентов в пропановом LPG и пентана с более тяжелыми компонентами в пропан-бутановом и бутановом топливах можно использовать результаты испытаний с учетом давления насыщенных паров и плотности продукта. Наличие менее летучих углеводородных соединений, чем основных LPG, определяется повышением температуры испарения 95% продукта.
1.2 Для определения типа и содержания высококипящих компонентов используют хроматографический анализ.
1.3 Значения, указанные в единицах СИ, рассматриваются как стандартные. Значения в скобках приведены для информации.
1.4 Предупреждение - Ртуть включена в перечень опасных веществ, которые приводят к повреждениям центральной нервной системы, почек и печени. Ртуть и ее пары опасны для здоровья и могут вызывать коррозию материалов. Следует осторожно работать с ртутью и ртутьсодержащими продуктами. Дополнительную информацию можно получить на сайте: http://www.epa.gov/mercury/faq.htm. Пользователи должны знать, что продажа ртути и/или ртутьсодержащих продуктов может быть запрещена законодательством.
1.5 В настоящем стандарте не предусмотрено рассмотрение всех вопросов обеспечения безопасности, связанных с его применением. Пользователь настоящего стандарта несет ответственность за установление соответствующих правил по технике безопасности и охране здоровья, а также определяет целесообразность применения законодательных ограничений перед его использованием.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
2.1 Стандарты АСТМ <1>
--------------------------------
<1> Уточнить ссылки на стандарты АСТМ можно на сайте АСТМ www.astm.org или в службе поддержки клиентов АСТМ: service@astm.org. В информационном томе ежегодного сборника стандартов (Annual Book of ASTM Standards) следует обращаться к сводке стандартов ежегодного сборника стандартов на странице сайта.
АСТМ Д 96 Метод определения воды и осадка в сырой нефти центрифугированием (полевое испытание) [ASTM D 96, Test method for water and sediment in crude oil by centrifuge method (field procedure)] <2>
--------------------------------
<2> Отменен в 2000 г.
АСТМ Д 1796 Метод определения воды и осадка в топливах центрифугированием (лабораторное испытание) [ASTM D 1796, Test method for water and sediment in fuel oils by the centrifuge method (laboratory procedure)]
АСТМ Е 1 Спецификация на жидкостные стеклянные термометры ASTM (ASTM E 1, Specification for ASTM liquid-in-glass thermometers)
3 Сущность метода
3.1 Охлаждают образец, используя охлаждающий змеевик, и отбирают в пробирку 100 мл образца в жидком состоянии. Образец испаряется при атмосферном давлении при заданных условиях, аналогичных дистилляции на одной тарелке. После того, как останется 5 мл жидкости, корректируют наблюдаемую температуру на барометрическое давление и погрешность термометра и регистрируют, как температуру испарения 95% образца.
4 Назначение и использование
4.1 Летучесть, определяемая температурой испарения 95% продукта, характеризует количество летучих компонентов, присутствующих в продукте. Летучесть в сочетании с предельным давлением насыщенных паров используют для получения однокомпонентного продукта для товарной классификации пропана и бутана. Двухкомпонентные пропан-бутановые смеси получают, используя летучесть и предельное давление насыщенных паров, которое зависит от плотности. Используя летучесть и предельное давление насыщенных паров, можно подтвердить, что товарный пропан состоит в основном из пропана и пропилена, причем пропан является основным компонентом.
5 Оборудование
5.1 Пробирка
Конусообразная центрифужная пробирка из спеченного термостойкого стекла <3>, имеющая размеры, приведенные на рисунке 1. Особенно важной является форма нижней части пробирки. Конус должен быть равномерным, дно должно иметь закругление, как показано на рисунке 1. Толщина стенки пробирки должна соответствовать требованиям стандартов АСТМ к пробиркам (см. примечание 1). Диапазоны градуировки пробирки и предельные отклонения приведены в таблице 1.
--------------------------------
<3> Подходящим является боросиликатное стекло.
Примечание 1 - Требования к пробиркам приведены в АСТМ Д 96 и АСТМ Д 1796.
Таблица 1
Диапазоны градуировки пробирок и предельные отклонения
В миллиметрах
Диапазон градуировки Цена деления градуировочной шкалы Предельное отклонение
От 0,0 до 0,1 включ. 0,05 0,02
От 0,1 до 0,3 включ. 0,05 0,03
От 0,3 до 0,5 включ. 0,05 0,05
От 0,5 до 1,0 включ. 0,1 0,05
От 1,0 до 3,0 включ. 0,1 0,1
От 3,0 до 5,0 включ. 0,5 0,2
От 5,0 до 25,0 включ. 1,0 0,5
От 25,0 до 100,0 включ. 1,0 1,0
1 - термометр в кожухе; 2 - пробка с прорезью
Рисунок 1 - Пробирка
5.2 Крепление пробирки
Должно быть предусмотрено приспособление для крепления пробирки в вертикальном положении за горлышко.
5.3 Водяная баня
Водяная баня для испытания бутана и пропан-бутановых смесей LPG - небольшой контейнер глубиной 38 мм (11/2 дюйма), заполненный чистой водой температурой от 15 °C до 21 °C (от 60 °F до 70 °F).
5.4 Термометр
Термометр АСТМ в кожухе диапазоном измерений от минус 50 °C до плюс 5 °C (от минус 58 °F до плюс 41 °F), соответствующий требованиям к термометру 99C-92 (99F-86) по АСТМ Е1. Не следует снимать кожух с термометра.
5.5 Пробоотборное оборудование для охлаждения
5.5.1 Сосуд для охлаждения
Любой подходящий широкий металлический контейнер или сосуд Дьюара внутренним диаметром не менее 64 мм (2 1/2 дюйма) и глубиной 292 мм (11 1/2 дюйма).
5.5.2 Охлаждающий змеевик
Мягкую медную трубку длиной 6 м (20 футов), наружным диаметром примерно 4,8 мм (3/16 дюйма) виток к витку навивают на полый сердечник наружным диаметром не менее 54 мм (2 1/8 дюйма). Пропускают нижний конец пробирки через центр сердечника до навивки таким образом, чтобы спираль плотно прилегала к охлаждающему сосуду. Верх спирали должен быть не менее чем на 25 мм (1 дюйм) ниже верхней кромки сосуда для охлаждения, а свободные концы спирали не
