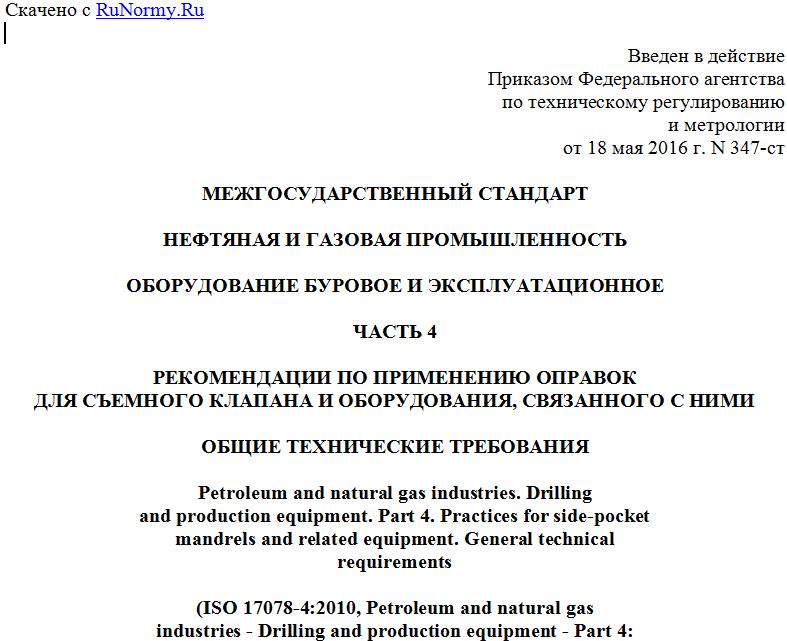

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
НЕФТЯНАЯ И ГАЗОВАЯ ПРОМЫШЛЕННОСТЬ
ОБОРУДОВАНИЕ БУРОВОЕ И ЭКСПЛУАТАЦИОННОЕ
ЧАСТЬ 4
РЕКОМЕНДАЦИИ ПО ПРИМЕНЕНИЮ ОПРАВОК
ДЛЯ СЪЕМНОГО КЛАПАНА И ОБОРУДОВАНИЯ, СВЯЗАННОГО С НИМИ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
Petroleum and natural gas industries. Drilling
and production equipment. Part 4. Practices for side-pocket
mandrels and related equipment. General technical
requirements
(ISO 17078-4:2010, Petroleum and natural gas
industries - Drilling and production equipment - Part 4:
Practices for side-pocket mandrels and related equipment,
IDT)
ГОСТ ISO 17078-4-2015
Группа Г43
МКС 75.180.10
Дата введения
1 декабря 2016 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ) на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 23 "Нефтяная и газовая промышленность"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N 48-2015 от 10 декабря 2015 г.)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 18 мая 2016 г. N 347-ст межгосударственный стандарт ГОСТ ISO 17078-4-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 декабря 2016 г.
5 Настоящий стандарт идентичен международному стандарту ISO 17078-4:2010 "Нефтяная и газовая промышленность. Буровое и эксплуатационное оборудование. Часть 4. Рекомендации по применению оправок с боковым карманом и оборудования, связанного с ними" ("Petroleum and natural gas industries - Drilling and production equipment - Part 4: Practices for side-pocket mandrels and related equipment", IDT).
Международный стандарт ISO 17078-4:2010 разработан техническим комитетом по стандартизации ISO/TC 67 "Материалы, оборудование и морские сооружения для нефтяной, нефтехимической и газовой промышленности", подкомитетом SC 4 "Буровое и добывающее оборудование".
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ 1.5 (подраздел 3.6)
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА.
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Настоящая часть ISO 17078 разработана потребителями/заказчиками и поставщиками/изготовителями для погружных оправок для съемного клапана устройств для регулирования дебита, также связанных с ними защелок и инструментов для монтажа, которые используются совместно с устройствами регулирования дебита оправок для съемных клапанов. Данное оборудование предназначено для использования в нефтяной и газовой промышленности по всему миру.
Настоящая часть ISO 17078 содержит вспомогательную информацию, руководства и рекомендации для всех лиц, участвующих в установлении правил, отборе, изготовлении, испытаниях и использовании оправок для съемного клапана устройств для регулирования дебита и связанных с ними защелок и инструментов для монтажа.
ISO 17078-1 в дополнение к настоящей части ISO 17078 устанавливает правила и характеристики к оправкам для съемных клапанов, используемых в нефтяной и газовой промышленности. ISO 17078-2 устанавливает правила и характеристики к устройствам для регулирования дебита. ISO 17078-3 устанавливает правила и характеристики к защелкам и инструментам для монтажа, которые используются в сочетании с устройствами для регулирования дебита оправок для съемного клапана. Дополнительная информация об оправках для съемного клапана устанавливается в стандартах API, перечисленных в разделе "Библиография".
Пользователи настоящей части ISO 17078 должны иметь в виду, что могут потребоваться дополнительные правила к установленным в настоящей части ISO 17078 для выполнения конкретных задач. Настоящая часть ISO 17078 не имеет цели запретить поставщику/изготовителю предлагать, а потребителю/заказчику заказывать альтернативное оборудование или применять инженерные решения для конкретных прикладных задач. В частности настоящая часть может применяться в инновационной или развивающейся технологии. В случае предложения альтернативного решения поставщик/изготовитель должен идентифицировать все отличия от настоящей части ISO 17078 и предоставляет детальную информацию.
1 Область применения
В настоящей части ГОСТ ISO 17078 содержится справочная документация для потребителей/заказчиков и поставщиков/изготовителей, устанавливающая правила разработки, выбора, испытаний, калибровки, восстановления, монтажа и эксплуатации оправок для съемных клапанов устройств для регулирования дебита и связанных с ними защелок и монтажных инструментов. Условия, предъявляемые к конструкции и изготовлению данных изделий, установлены в других частях ГОСТ ISO 17078. Содержание и область применения некоторых нормативных документов согласованы со всеми частями ГОСТ ISO 17078.
2 Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяется только указанное издание ссылочного документа. Для недатированных ссылок применяются последние редакции (с учетом изменений и дополнений) указанных документов.
ISO 14313 Petroleum and natural gas industries - Pipeline transportation systems - Pipeline valves (Нефтяная и газовая промышленность. Трубопроводные транспортные системы. Вентили трубопроводов)
ISO/IEC 17025 General requirements for the competence of testing and calibration laboratories (Общие требования к компетентности испытательных и калибровочных лабораторий)
ANSI/ASME B16.5 Pipe Flanges and Flanged Fittings (Трубные фланцы и фланцевые фитинги)
ANSI/ASME B16.34 Valves Flanged, Threaded and Welding End (Клапаны фланцевые, резьбовые и сварные)
ANSI/ASME B31.8 Gas Transmission and Distribution Piping (Транспортировка газа и распределительные трубопроводы)
ANSI/API MPMS 14.31-1990 Dimensioning and Tolerancing (Определение размеров и допусков)
GPA 8185-90 Orifice Metering of Natural Gas and Other Related Hydrocarbon Fluid, Part 1, General Equations and Uncertainty Guidelines, American Gas Association, Report N. 3 (Диафрагменный расходомер природного газа и других углеводородных жидкостей, Часть 1. Основные уравнения и руководство по погрешностям, Газовая Ассоциация США, Отчет N 3)
ASME Boiler and Pressure Vessel Code (BPVC), Section VIII, Pressure Vessels, Division 1, Rules for Construction of Pressure Vessels (Нормы по котлам и сосудам высокого давления (BPVC), Раздел VIII Емкости под давлением, Часть 1. Рекомендации для конструкции емкостей давления)
ASME Boiler and Pressure Vessel Code (BPVC), Section VIII, Pressure Vessels, Division 2, Alternative Rules (Нормы по котлам и сосудам высокого давления (BPVC), Раздел VIII, Емкости под давлением, Часть 2. Альтернативные правила)
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
Примечание - Если в настоящей части ГОСТ ISO 17078 не приведены определения терминов в части систем качества, то определения дополнительных терминов см. в ISO 9000.
3.1 газовое отверстие (gas port): Отверстие в оправке для съемного клапана, через который газ входит в карман оправки.
3.2 гидроприводной цилиндр для настройки газлифтных клапанов (ager): Устройство, используемое для поддержания внешнего давления в устройстве для регулирования дебита в течение заданного периода времени и/или числа циклов.
3.3 защелка (latch): Устройство, устанавливаемое в оправке для съемного клапана для фиксации устройства для регулирования дебита.
3.4 изготовление (manufacturing): Процесс(ы) и действие(я), которые выполняет поставщик/изготовитель при изготовлении готовых деталей и сборок в соответствии с документацией, удовлетворяющей требования потребителя/заказчика и соответствующей стандартам поставщика/изготовителя.
Примечание - Изготовление начинается с момента получения поставщиком/изготовителем заказа и завершается в момент сдачи детали(ей) и сборки(ок) с соответствующей документацией компании-перевозчику.
3.5 испытательное давление (test pressure): Максимальное пробное давление при температуре испытания, определенное соответствующей процедурой испытаний.
