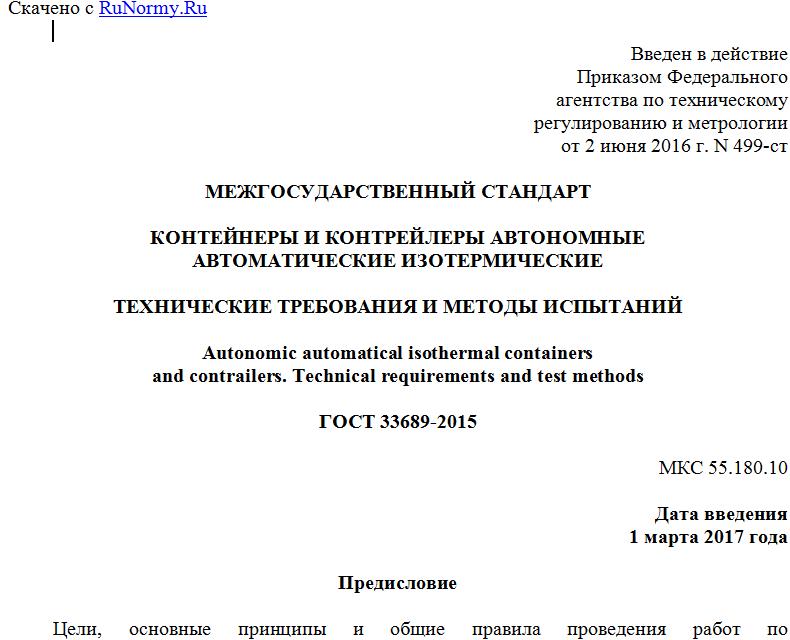

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 2 июня 2016 г. N 499-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КОНТЕЙНЕРЫ И КОНТРЕЙЛЕРЫ АВТОНОМНЫЕ
АВТОМАТИЧЕСКИЕ ИЗОТЕРМИЧЕСКИЕ
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И МЕТОДЫ ИСПЫТАНИЙ
Autonomic automatical isothermal containers
and contrailers. Technical requirements and test methods
ГОСТ 33689-2015
МКС 55.180.10
Дата введения
1 марта 2017 года
Предисловие
Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Закрытым акционерным обществом "ПРОМТРАНСНИИПРОЕКТ" (ЗАО "ПРОМТРАНСНИИПРОЕКТ")
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 12 ноября 2015 г. N 82-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Грузия GE Грузстандарт
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 2 июня 2016 г. N 499-ст межгосударственный стандарт ГОСТ 33689-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 марта 2017 г.
5 ВВЕДЕН ВПЕРВЫЕ
6 ПЕРЕИЗДАНИЕ. Март 2019 г.
Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.
В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге "Межгосударственные стандарты"
1 Область применения
1.1 Настоящий стандарт устанавливает технические требования и методы испытаний автономных автоматических изотермических контейнеров, предназначенных для перевозки грузов железнодорожным, морским и автомобильным транспортом на полуприцепе (контрейлеры) как в прямом, так и в смешанном сообщении.
Требования настоящего стандарта являются минимальными в части минимальной и максимальной расчетной наружной температуры, при которой контейнер сохраняет свои эксплуатационные качества.
1.2 Классификация контейнеров, на которые распространяется настоящий стандарт, приведена в таблице 1.
Таблица 1
Классификация изотермических контейнеров с рефрижераторной
установкой (рефрижераторных контейнеров)
Код Тип контейнера Максимальная теплопередача Umax, Вт/К по типоразмерам Расчетная температура, K (°C)
1D 1C 1CC 1B 1BB 1BBB 1A 1AA 1AAA 1EE 1EEE внутренняя наружная
30 Рефрижераторный с восполняемым хладагентом 15 26 37 40 48 51 53 55 255 (-18) 311 (+38)
31 Рефрижераторный с машинным охлаждением 15 26 37 40 48 51 53 55 255 (-18) 311 (+38)
32 Рефрижераторный с системой охлаждения и/или подогрева 15 26 37 40 48 51 53 55 289 (+16) 253 (-20)
255 (-18) 311 (+38)
33 Обогреваемый 15 26 37 40 48 51 53 55 289 (+16) 253 (-20)
34, 35 Резерв - - - - - - - - - -
36 Рефрижераторный с машинным охлаждением с собственным источником энергии 15 26 37 40 48 51 53 55 255 (-18) 311 (+38)
37 Рефрижераторный с системой охлаждения и обогрева с собственным источником энергии 15 26 37 40 48 51 53 55 255 (-18) 311 (+38)
38 Обогреваемый с собственным источником энергии 15 26 37 40 48 51 53 55 289 (+16) 253 (-20)
255 (-18) 311 (+38)
39 Резерв - - - - - - - - - -
40 Рефрижераторный с системой охлаждения и/или обогрева со съемным оборудованием, расположенным снаружи 15 26 37 40 48 51 53 55 3 3
41 Рефрижераторный с системой охлаждения и/или обогрева со съемным оборудованием, расположенным внутри 15 26 37 40 48 51 53 55 3 3
42 Рефрижераторный с системой охлаждения и/или обогрева со съемным оборудованием, расположенным снаружи 26 46 66 71 86 92 - - 3 3
43, 44 Резерв - - - - - - - - - -
45, 46, 47 Резерв - - - - - - - - - -
Примечания 1 Значения максимальной теплопередачи Umax для контейнеров с усиленной изоляцией (коды 30, 31, 32, 33, 36, 37, 40, 41 и 45) соответствуют коэффициенту теплопередачи Kmax <= 0,4 Вт/(м2·К). Значения Umax для контейнеров с обычной изоляцией (коды 42 и 46) соответствуют коэффициенту теплопередачи Kmax <= 0,4 Вт/(м2·К). 2 Контейнеры категорий 40, 41, 42, 45 и 46 не имеют установленных температурных диапазонов. Рабочие температуры зависят от производительности съемного холодильного и/или отопительного оборудования, используемого на различных видах транспорта.
1.3 Маркировка контейнеров должна соответствовать требованиям ГОСТ 25588, ГОСТ 25290. Данные по грузоподъемности устройств, предназначенных для подвешивания и перемещения груза внутри контейнера, должны быть указаны на доступном для обозрения месте.
Если контейнер находился в атмосфере, вредной для здоровья людей, его необходимо провентилировать. Соответствующая предупредительная маркировка должна быть нанесена на все места доступа в контейнер.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 20527 Фитинги угловые крупнотоннажных контейнеров. Конструкция и размеры
ГОСТ 25290 <1> Контейнеры крупнотоннажные. Маркировочный код
ГОСТ 25588 <1> Контейнеры крупнотоннажные. Маркировка
--------------------------------
<1> В Российской Федерации действует ГОСТ Р 52524-2005 "Контейнеры грузовые. Кодирование, идентификация и маркировка".
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применяют следующие термины с соответствующими определениями:
3.1 изотермический контейнер: Контейнер с теплоизолированными стенками, дверями, полом и крышей, которые обеспечивают ограничение теплообмена между внутренним пространством контейнера и внешней средой.
Примечание - Контейнеры этого типа имеют коды 45 и 46.
3.2 рефрижераторный контейнер с машинным охлаждением: Изотермический контейнер, имеющий холодильную установку (механический компрессор, абсорбционную установку и т.д.).
Примечание - Контейнер этого типа имеет код 31.
3.3 отапливаемый контейнер: Изотермический контейнер, имеющий обогреваемое устройство.
Примечание - Этот тип контейнера имеет код 32.
3.4 рефрижераторный и отапливаемый контейнер: Изотермический контейнер, обслуживаемый холодильным устройством (механическим или восполняемым хладагентом и обогревательной установкой).
Примечание - Этот тип контейнера имеет код 32.
3.5 автономный автоматический контейнер: Изотермический контейнер с автономным питанием и автоматическим поддержанием заданной температуры.
3.6 контрейлер: Контейнер на автомобильном полуприцепе.
3.7 съемное оборудование: Холодильное и обогревательное оборудование, установленное на изотермическом контейнере с возможностью его снятия.
Примечание - Оборудование, расположенное внутри, - устройство, полностью расположенное внутри габаритов контейнера. Оборудование, расположенное снаружи, - устройство, частично или полностью расположенное за пределами габаритов контейнера. Предполагается, что оборудование, расположенное снаружи, должно быть съемным или складным для облегчения транспортирования на различных видах транспорта.
3.8 внутренняя обрешетка: Обрешетка на внутренних стенках, отделяющая груз от стенок контейнера для доступа воздуха.
3.9 перегородка: Перегородка, образующая отсек, и/или полость для прохода засасываемого или нагнетаемого воздуха.
Примечание - Перегородка может быть частью оборудования или отдельным его элементом.
