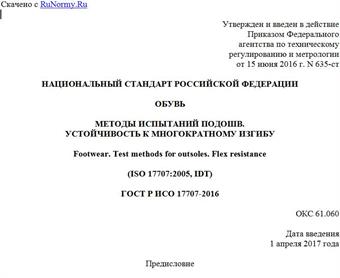

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 15 июня 2016 г. N 635-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ОБУВЬ
МЕТОДЫ ИСПЫТАНИЙ ПОДОШВ.
УСТОЙЧИВОСТЬ К МНОГОКРАТНОМУ ИЗГИБУ
Footwear. Test methods for outsoles. Flex resistance
(ISO 17707:2005, IDT)
ГОСТ Р ИСО 17707-2016
ОКС 61.060
Дата введения
1 апреля 2017 года
Предисловие
1 ПОДГОТОВЛЕН Техническим комитетом по стандартизации ТК 412 "Текстильная и легкая промышленность", открытым акционерным обществом "Всероссийский научно-исследовательский институт сертификации" (ОАО "ВНИИС") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4
2 ВНЕСЕН Управлением технического регулирования и стандартизации Федерального агентства по техническому регулированию и метрологии
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 15 июня 2016 г. N 635-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 17707:2005 "Обувь. Методы испытаний подошв. Устойчивость к многократному изгибу" (ISO 17707:2005 "Footwear - Test methods for outsoles - Flex resistance", IDT).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации и действующие в этом качестве межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт устанавливает метод определения устойчивости подошв к многократному изгибу. Данный метод предназначен для оценки влияния материала подошвы и рисунка ее наружной поверхности на разрастание имеющегося надреза. Метод применим к подошвам, которые в соответствии с испытанием, изложенным в разделе 6, имеют максимальную продольную жесткость 30 Н.
Примечание - Метод, изложенный в настоящем стандарте, основан на методе определения устойчивости подошв к многократному изгибу по ИСО 20344.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты. Для недатированных ссылок применяют самые последние издания, включая любые изменения и поправки.
ЕН 12222 Обувь. Стандартные атмосферные условия для кондиционирования и испытаний обуви и деталей обуви (EN 12222, Footwear - Standard atmospheres for conditioning and testing of footwear and components for footwear)
ИСО 534 Бумага и картон. Определение толщины, плотности и удельного объема (ISO 534, Paper and board. Determination of thickness, density and specific volume)
3. Термины и определения
В настоящем стандарте применен следующий термин с соответствующим определением:
3.1 устойчивость к многократному изгибу (flex resistance): Число изгибов, приводящее к разрастанию имеющегося надреза и/или образованию новых трещин на подошвах.
4. Аппаратура и инструменты
4.1 Необходимо использовать следующие аппаратуру и инструменты.
4.2 Устройство для измерения продольной жесткости подошв (см. рисунок 1), которое должно включать следующее:
1 - подошва; 2 - стандартная стелька; A/L - ось шарнира
опорной пластины; F - приложенное усилие
Рисунок 1 - Устройство для измерения
продольной жесткости подошв
4.2.1 Гладкая металлическая откидная пластина, шарнирно прикрепленная к опорной пластине и обеспечивающая снижение трения пяточной части подошвы.
4.2.2 Зажимное устройство для крепления носочно-пучковой части испытуемой подошвы к опорной пластине.
4.2.3 Датчик, обеспечивающий измерение сил от 0 до 50 Н с допуском 1%, закрепленный на пластине (4.2.1) на расстоянии 315 мм от шарнира.
4.3 Устройство для измерения устойчивости подошв к многократному изгибу (см. рисунок 2), которое должно включать следующее:
1 - образец в положении максимального
изгиба; 2 - образец в положении нулевого изгиба;
3 - неподвижная опора; 4 - подвижная опора
Рисунок 2 - Устройство для измерения устойчивости подошв
к многократному изгибу
4.3.1 Оправка диаметром (30 +/- 0,1) мм, вокруг которой изгибают подошву.
4.3.2 Средства прочного захвата подошвы с обоих концов, которые обеспечивают, чтобы линия изгиба была параллельна оси оправки.
4.3.3 Средство изгибания подошвы с постоянной скоростью от 135 до 150 циклов в минуту до угла (90 +/- 2)° относительно оси оправки.
4.3.4 Счетчик общего числа циклов изгибания.
4.4 Резак или иное режущее приспособление для надреза подошвы, размеры которого определены на рисунке 3.
Примечание - Рекомендуется прочно крепить подошву в фиксирующем приспособлении, чтобы свести к минимуму риск поломки резака при извлечении его из подошвы.
4.5 Устройство для измерения длины надреза, мм, с точностью до 0,1 мм. Рекомендуется применять оптический микроскоп со шкалой, катетометр или оптический микроскоп с контактным градуированным датчиком.
Примечание - Оптический микроскоп со шкалой используют редко, только при измерении длины надреза, когда подошва имеет протектор большой толщины.
1 - прямоугольная заостренная кромка по обе стороны лезвия
от начала сужения до вершины; 2 - заостренная кромка
Рисунок 3 - Резак
5. Отбор и кондиционирование образцов
5.1 Если образец для испытания берут от готового изделия:
5.1.1 Осторожно отрезают верх обуви от подошвы, оставляя основную стельку и выступающий край.
5.1.2 Если подошва имеет приподнятый край над поверхностью верха обуви, например декоративный рант, аккуратно срезают носочно-пучковую часть до поверхности основной стельки, но не ниже.
5.2 Если образцами служат отдельные подошвы, то перед испытанием жесткости и устойчивости к многократному изгибу такую подошву соединяют со стандартной стелькой нужного размера и формы с помощью клея и просушивают в течение 24 ч.
Испытывают не менее трех подошв, по возможности максимально охватив размерный диапазон.
Характеристики стельки для подготовки испытуемого образца следующие:
материал ........................ картон на основе целлюлозных волокон;
толщина ......................... (2 +/- 0,1) мм;
кажущаяся объемная плотность .... (0,55 +/- 0,05) г/см3.
Все испытуемые образцы кондиционируют в течение 24 ч по ЕН 12222.
Толщина и кажущаяся объемная плотность - по ИСО 534.
6. Метод определения жесткости
6.1 Подготовка образцов
Помечают продольную ось подошвы XY, как показано на рисунке 4.
Рисунок 4 - Расположение линии изгиба
Линию изгиба определяют как линию, расположенную под углом 90° к продольной оси, проходящей через нее на одной трети расстояния XY от точки X носка. Линия изгиба - AC (см. рисунок 4).
Отмечают точку для последующего нанесения надреза следующим образом:
