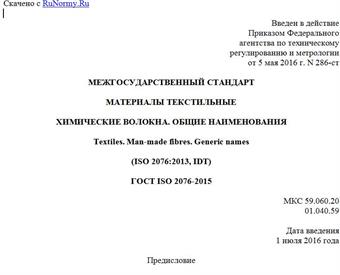

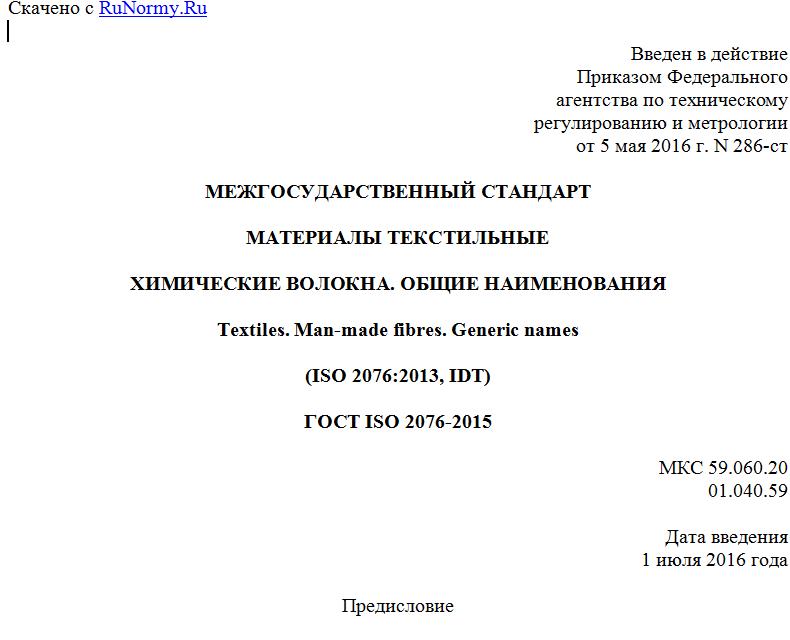

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 5 мая 2016 г. N 286-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
МАТЕРИАЛЫ ТЕКСТИЛЬНЫЕ
ХИМИЧЕСКИЕ ВОЛОКНА. ОБЩИЕ НАИМЕНОВАНИЯ
Textiles. Man-made fibres. Generic names
(ISO 2076:2013, IDT)
ГОСТ ISO 2076-2015
МКС 59.060.20
01.040.59
Дата введения
1 июля 2016 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Техническим комитетом по стандартизации ТК 412 "Текстиль", Открытым акционерным обществом "Всероссийский научно-исследовательский институт сертификации" (ОАО "ВНИИС") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 5
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 18 июня 2015 г. N 47-2015)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономразвития Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 5 мая 2016 г. N 286-ст межгосударственный стандарт ГОСТ ISO 2076-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2016 г.
5 Настоящий стандарт идентичен международному стандарту ISO 2076:2013 Textiles - Man-made fibres - Generic names (Материалы текстильные. Химические волокна. Общие наименования).
Перевод с английского языка (en).
Степень соответствия - идентичная (IDT)
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
В настоящем стандарте приведены общие наименования, используемые для обозначения образованных на базе основного полимера различных видов химических волокон, включая также характеризующие их отличительные признаки, которые производят в настоящее время в промышленном масштабе для изготовления текстильных материалов и других целей. Термин "man-made fibres" (химические волокна), который иногда называют "manufactured fibres" (изготовленные волокна), принят для волокон, получаемых в результате производственного процесса, в отличие от волокнистых материалов, встречающихся в природе.
В настоящем стандарте также представлены в качестве рекомендаций правила образования общего наименования (см. приложение A).
Примечание - Эти правила введены в шестом издании ISO 2076 и, следовательно, не могут быть применимы к уже существующим общим наименованиям в предыдущих изданиях.
В приложениях представлены описания структур волокон в тех случаях, когда они изготовлены из нескольких составляющих (см. приложение B), и описания модифицированных волокон (см. приложение C).
2. Термины и определения
В настоящем стандарте применен следующий термин с соответствующим определением:
2.1 химическое волокно (man-made fibre): Волокно, получаемое в процессе производства.
Примечание - Наряду с термином "man-made" (химическое) волокно может применяться термин "manufactured" (изготовленное) волокно.
3. Общие положения
3.1 Введение
Данные, указанные в таблице 1, сгруппированы по основным пяти элементам: общему наименованию, другим обозначениям, коду, отличительным признакам и химическим формулам.
3.2 Общее наименование (например, ацетатное)
Это наименование, которое используется для волокна, признак которого изложен под заголовком "отличительный признак" в таблице 1. Применение этого наименования должно быть ограничено теми волокнами, которые содержат не более 15% по массе добавок перед процессом формирования волокон, улучшающих качество (ограничения не накладываются на пропорцию добавок, не связанных с улучшением качества). На английском и французском языках общее наименование пишется без заглавных букв.
Общее наименование может быть применимо к химическому волокну, полученному по технологии, которая может придать ему отличительный признак.
3.3 Другие наименования
При необходимости это - наименования, используемые в регламентах некоторых стран и отличающиеся от общего.
Приведенные обозначения относятся к следующим странам: Китай (определенный как CN), страны Европейского Союза (EU), Япония (JP) и США (US). Дополнительная информация по регулированию, связанному с этими странами, представлена в приложении F.
Примечание - Перечень стран может быть расширен согласно вкладу заинтересованных стран.
3.4 Кодовое обозначение (например, CA)
Это двух-, трех- или четырехбуквенное обозначение, используемое для облегчения наименования химических волокон, например, при продаже и в технической литературе. В некоторых случаях система кодирования, применяемая к текстильным волокнам, отличается от системы кодирования, применяемой для пластмасс.
Примечание - Система кодирования для пластмасс изложена в ISO 1043-1 [1].
3.5 Отличительные признаки
Это признаки, которые отличают одно волокно от всех остальных. Химическое отличие, которое зачастую приводит к различиям в свойствах, является основой для классификации в настоящем стандарте; другие признаки используют при необходимости для того, чтобы отличить подобные химические волокна по другим параметрам. Отличительными не обязательно являются те признаки, по которым можно идентифицировать волокна и которые используют для наименования химических молекул, а также те, которые связаны с анализом смеси волокон.
Примечание - В этих описаниях понятия "группа", "связь" и "(структурное) звено" используются следующим образом:
- "группа" - для обозначения функциональной химической единицы, например гидроксильной группы на ацетате;
- "связь" - для обозначения химической связи;
- "звено" - для обозначения повторяющегося элемента.
3.6 Химическая формула
Это указание химической структуры волокна. Примеры не являются обязательными элементами настоящего стандарта, учитывая, что в некоторых случаях одна и та же химическая формула может быть общей для нескольких категорий волокон, например: целлюлоза II является общей для медноаммиачных, высокомодульных вискозных, лиоцелла и вискозы.
4. Общие наименования
Общие наименования приведены в таблице 1.
Таблица 1
Общие наименования
N Общее наименование Другое обозначение Код Отличительный признак Пример химических формул
4.1 Медноаммиачное CUP Целлюлозное волокно, полученное медноаммиачным способом Целлюлоза II:
4.2 Лиоцелл Искусственный шелк (US) CLY Целлюлозное волокно, полученное формованием с применением растворителя. Под этим понимается, что: 1) "органический растворитель" означает, по существу, смесь органических химических веществ с водой; 2) "вытягивание нити с применением растворителя" означает растворение и вытягивание нити без образования производной Целлюлоза II:
4.3 Высокомодульное вискозное Искусственный шелк (US) CMD Целлюлозное волокно с высоким пределом прочности на разрыв и высоким модулем в мокром состоянии (ВВМ). Предел прочности на разрыв Bc в кондиционированном состоянии и усилие Bw, которые требуются для получения удлинения 5% в мокром состоянии, будут где - средний весовой номер волокна (масса на единицу длины), деситексты Bc и Bw - выражены в сантиньютонах Целлюлоза II:
4.4 Вискоза Искусственный шелк (JP, US) Вискоза или искусственный шелк (CN) CV Целлюлозное волокно, полученное вискозным способом Целлюлоза II:
4.5 Ацетатное CA Целлюлозное ацетатное волокно, в котором менее 92%, но более 74% гидроксильных групп ацетилировано Вторичный ацетат целлюлозы: , где X = H или CH3CO и степень этерификации составляет не менее 2,22, но не более 2,76
4.6 Триацетатное CTA Волокно из ацетата целлюлозы, в котором по меньшей мере 92% гидроксильных групп ацетилировано Триацетат целлюлозы: , где X = H или CH3CO и степень этерификации составляет от 2,76 до 3
4.7 Альгинат ALG Волокно, полученное из солей металлов альгиновой кислоты Альгинат кальция:
4.8 Акриловое PAN Волокно, составленное линейными макромолекулами, имеющими в основной полимерной цепи не менее 85% по массе повторяющихся структурных звеньев акрилонитрила Акрилонитрил: и акриловых сополимеров:
4.9 Арамидное <a> AR Волокно, составленное линейными макромолекулами, имеющими в основной полимерной цепи ароматические группы, соединенные амидными или имидными связями, причем не менее 85% амидных или имидных связей напрямую соединены с двумя ароматическими кольцами и рядом имидных связей, если последние присутствуют, не превышающими числа амидных связей Пример 1 - пара-арамид Пример 2 - полибензимидазол Примечание - В примере 1 ароматические группы могут быть одинаковыми или разными
4.10 Хлорволокно CLF Волокно, составленное линейными макромолекулами, имеющими в основной полимерной цепи более 50% по массе структурных звеньев винилхлорида или винилиденхлорида (более 65% в том случае, когда оставшаяся часть цепочки составлена акрилонитрилом, исключая таким образом модакриловые волокна) Поли(винилхлорид): поли(винилиденхлорид):
4.11 Эластан Полиуретан (JP) Спандекс (US) Эластан или спандекс (CN) EL Волокно, состоящее не менее чем на 85% по массе из полиуретана с различной жесткостью сегментов в макромолекуле, которое при растяжении втрое относительно нерастянутого состояния быстро возвращается к первоначальной длине после прекращения растяжения Макромолекулы, имеющие чередующиеся эластичные и жесткие сегменты с повторением группы
4.12 Эластодиеновое <b> ED Волокно, состоящее из натурального или синтетического полиизопрена либо из одного или нескольких диенов, полимеризованных (или нет) с одной или несколькими мономерами винила, которое при растяжении втрое относительно нерастянутого состояния быстро возвращается к первоначальной длине после прекращения растяжения Натуральный полиизопрен, экстрагированный из латекса Hevea brasiliensis вулканизованного:
Для просмотра документа целиком скачайте его >>>
