Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 22 июня 2016 г. N 660-ст

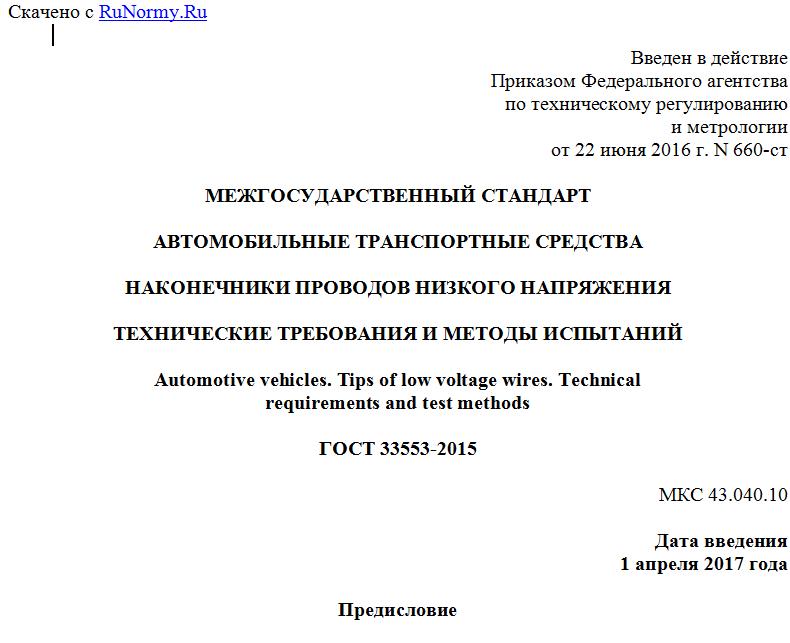

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
АВТОМОБИЛЬНЫЕ ТРАНСПОРТНЫЕ СРЕДСТВА
НАКОНЕЧНИКИ ПРОВОДОВ НИЗКОГО НАПРЯЖЕНИЯ
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И МЕТОДЫ ИСПЫТАНИЙ
Automotive vehicles. Tips of low voltage wires. Technical
requirements and test methods
ГОСТ 33553-2015
МКС 43.040.10
Дата введения
1 апреля 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Центральный ордена Трудового Красного Знамени научно-исследовательский автомобильный и автомоторный институт "НАМИ" (ФГУП "НАМИ"), Федеральным государственным унитарным предприятием "Научно-исследовательский и экспериментальный институт автомобильной электроники и электрооборудования" (ФГУП НИИАЭ)
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 56 "Дорожный транспорт"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 27 октября 2015 г. N 81-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 22 июня 2016 г. N 660-ст межгосударственный стандарт ГОСТ 33553-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 апреля 2017 г.
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1 Область применения
Настоящий стандарт распространяется на наконечники для автотракторного электрооборудования, закрепляемые на жилах и изоляции проводов низкого напряжения, и устанавливает технические требования к ним и методы испытаний.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 9.301-86 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования
ГОСТ 9.302-88 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Методы контроля
ГОСТ 860-75 Олово. Технические условия
ГОСТ 2208-2007 Фольга, ленты, полосы, листы и плиты латунные. Технические условия
ГОСТ 8908-81 Основные нормы взаимозаменяемости. Нормальные углы и допуски углов
ГОСТ 23544-84 Жгуты проводов для автотракторного электрооборудования. Общие технические условия
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Технические требования
3.1 Типы и размеры
3.1.1 Типы наконечников перечислены в таблице 1 с указанием соответствующих рисунков и таблиц.
Таблица 1
Тип Наименование наконечника Номер рисунка Номер таблицы
1 Наконечник штепсельный (гильза) 1 2
2 Наконечник штепсельный (штифт) 2 3
3 Наконечник прямой обрезной 3 4
4 Наконечник прямой 4 5; 6
5 Наконечник флажковый 5 7; 8
6 Наконечник прямой вилочный 6 9; 10
7 Наконечник флажковый вилочный 7 11; 12
8 Наконечник флажковый вилочный для заднего фонаря 8 13
9 Наконечник к соединителю 9 14
10 Манжет к проводу ПГВАЭ 10 15
Типы и размеры наконечников должны соответствовать указанным на рисунках 1 - 10 и в таблицах 2 - 15.
Рисунок 1 - Наконечник типа 1
Таблица 2
Сечение провода, мм2
От 0,5 до 1,5 включ.
Рисунок 2 - Наконечник типа 2
Таблица 3
b, мм Сечение провода, мм2
2,56 От 0,5 до 1,5 включ.
Рисунок 3 - Наконечник типа 3
Таблица 4
Сечение провода, мм2
0,5
Рисунок 4 - Наконечник типа 4
Таблица 5
Наконечники типа 4 для одного провода
В миллиметрах
Сечение провода, мм2 D L l B b b1 b2 b3 b4 R s
От 0,5 до 1,5 включ. 3,3 15 3 8 12 9 4 4 3,3 1,65 (0,8) <1>
4,2 15 8 0,7
5,5 15 9
6,5 16 12
8,5 18 14
10,5 20 17
12,5 21 19
14,5 22 22
От 2,5 до 4,0 включ. 3,3 15 3 8 16 14 7 5 4,5 2,25 0,8
4,2 15 <2> 8
5,5 15 <2> 9
6,5 16 <2> 12
8,5 18 <2> 14
10,5 20 <2> 17
12,5 21 <2> 19
14,5 22 22
От 6,0 до 10,0 включ. 4,2 16 4 8 22 17 8 6 6,8 3,40 1,0 - 1,2
5,5 16 9
6,5 17 12
8,5 19 14
10,5 21 18
12,5 22 20
14,5 23 22
