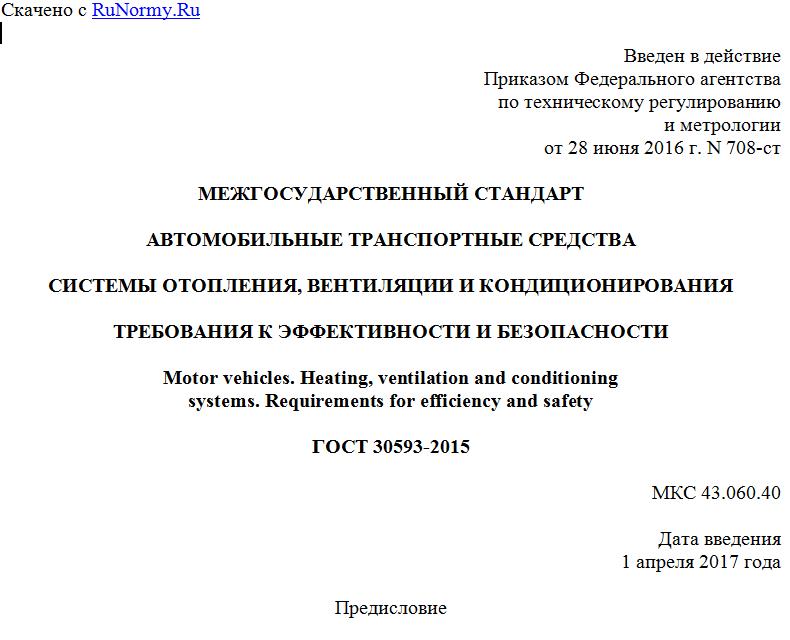

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 28 июня 2016 г. N 708-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
АВТОМОБИЛЬНЫЕ ТРАНСПОРТНЫЕ СРЕДСТВА
СИСТЕМЫ ОТОПЛЕНИЯ, ВЕНТИЛЯЦИИ И КОНДИЦИОНИРОВАНИЯ
ТРЕБОВАНИЯ К ЭФФЕКТИВНОСТИ И БЕЗОПАСНОСТИ
Motor vehicles. Heating, ventilation and conditioning
systems. Requirements for efficiency and safety
ГОСТ 30593-2015
МКС 43.060.40
Дата введения
1 апреля 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила, рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Центральный ордена Трудового Красного Знамени научно-исследовательский автомобильный и автомоторный институт "НАМИ" (ФГУП "НАМИ")
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 56 "Дорожный транспорт"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 27 октября 2015 г. N 81-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 28 июня 2016 г. N 708-ст межгосударственный стандарт ГОСТ 30593-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 апреля 2017 г.
5 ВЗАМЕН ГОСТ 30593-97
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт распространяется на автомобильные транспортные средства (далее - ТС) категорий M, N <1> и устанавливает требования к эффективности и безопасности систем отопления, вентиляции и кондиционирования кабины (рабочего места) водителя/экипажа, отделения для отдыха водителя/пассажирского помещения (далее - обитаемое помещение), а также условия и порядок выполнения работ по оценке соответствия ТС требованиям настоящего стандарта.
--------------------------------
<1> Определение категорий - по [1].
Для специальных или специализированных ТС, в отношении которых действующими нормативными документами установлены иные требования к системам отопления, вентиляции и кондиционирования обитаемого помещения, требования настоящего стандарта применяются только в отношении рабочего места водителя.
Настоящий стандарт не распространяется на внедорожные большегрузные ТС.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 33557-2015 Автомобильные транспортные средства. Документальное оформление результатов испытаний на соответствие требованиям технических регламентов
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 отопление: Регулируемое повышение и поддержание на заданном уровне температуры в обитаемом помещении ТС.
3.2 система отопления транспортного средства: Любое устройство или совокупность устройств, предназначенных для отопления обитаемого помещения.
3.3 вентиляция: Регулируемое обеспечение воздухообмена в обитаемом помещении ТС.
3.4 система вентиляции транспортного средства: Любое устройство или совокупность устройств, предназначенных для вентиляции обитаемого помещения ТС.
3.5 кондиционирование: Обеспечение регулируемого снижения температуры воздуха в обитаемом помещении ТС до температуры внешней среды и ниже и ее поддержание на заданном уровне при температурах внешней среды 17 °C и выше.
3.6 система кондиционирования транспортного средства: Совокупность устройств, предназначенных для кондиционирования обитаемого помещения ТС.
3.7 климатическая установка: Узел (блок), в котором конструктивно совмещены устройства, предназначенные для нагрева и охлаждения воздуха, а также его принудительного перемещения.
3.8 климатическое исполнение транспортного средства (исполнение ТС): Классификация ТС в части воздействия климатических факторов внешней среды по ГОСТ 15150.
3.9 система нормализации микроклимата; СНК: Совокупность систем отопления, вентиляции и кондиционирования (при ее наличии в конструкции ТС).
3.10 система климат-контроля: СНК с устройствами для поддержания заданных тепловых условий в обитаемом помещении в автоматическом режиме.
3.11 зона головы (зона дыхания) водителя (пассажира): Пространство, расположенное в передней полусфере по отношению к лицу водителя (пассажира) на расстоянии до 150 мм от него.
3.12 установившаяся температура: Среднее значение температуры при ее изменении в течение 15 мин не более чем на +/- 2 °C.
3.13 обитаемое помещение транспортного средства: Внутренняя часть ТС, используемая для размещения водителя (экипажа, лиц, сопровождающих груз и т.п) и пассажиров.
4. Требования к эффективности и безопасности
4.1 Общие положения
4.1.1 Каждое ТС оборудуют системами отопления и вентиляции обитаемого помещения.
Оборудование системой кондиционирования для ТС категории M3 класса III и рабочего места (кабины) водителя ТС категории M3 класса <1> I является обязательным. Для остальных категорий ТС применение системы кондиционирования рекомендуемое.
--------------------------------
<1> Определение категорий - по [1]
ТС в исполнениях УХЛ и ХЛ категорий N2, N3, M2 и M3 классов II и III дополнительно оборудуют резервной (аварийной) системой отопления, соответствующей 4.2.9. Для остальных ТС данное требование является факультативным.
4.1.2 Системы вентиляции, отопления и кондиционирования комплектуют устройствами для регулирования производительности, расхода воздуха и направления воздушных потоков из выходных отверстий, а также для управления распределением воздушных потоков между зонами рабочего места водителя (зона головы, зона ног, зона пояса).
Для ТС категорий M1 и N1, оборудованных системой климат-контроля, перемещение органа управления, задающего температуру в обитаемом помещении, в смежные положения (если они дискретные) не должно вызывать изменения температуры в обитаемом помещении более чем на 3 °C.
4.1.3 Конструкция управления системами вентиляции, отопления и кондиционирования при необходимости должна обеспечивать возможность их полного отключения. При этом допускается функционирование отдельных элементов указанных систем, работающих в автоматическом режиме от потока воздуха, связанного с движением ТС (например, выпускных клапанов кузова).
4.1.4 При наличии системы кондиционирования допускается не оборудовать ТС элементами системы вентиляции, выполнение функций которых обеспечивается системой кондиционирования.
4.1.5 Допускается конструктивное совмещение устройств, предназначенных для выполнения отдельных функций систем отопления, вентиляции и кондиционирования, в едином блоке или отдельных блоках.
4.2 Требования к системе отопления
4.2.1 Система отопления должна работать с притоком наружного воздуха или иметь возможность выбора такого режима работы. Расход наружного воздуха через систему отопления должен обеспечивать выполнение требований по 4.3.1.
4.2.2 Производительность системы отопления и эффективность теплозащитных свойств кузова должны быть достаточными, чтобы обеспечить в зависимости от исполнения ТС тепловые условия в обитаемом помещении в соответствии с приведенными в таблице 1.
Таблица 1
Требования к параметрам тепловой среды в обитаемом помещении
транспортного средства при работе системы отопления
Регламентируемая зона обитаемого
