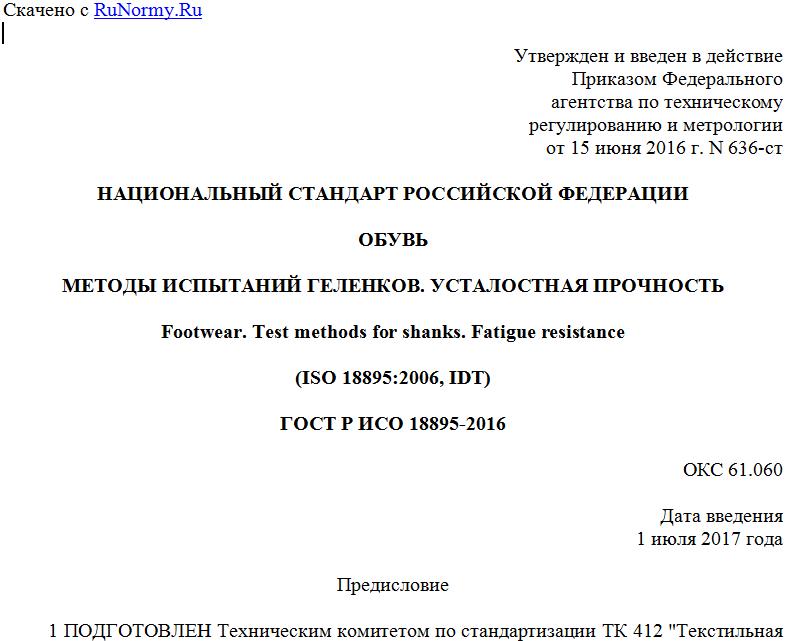

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 15 июня 2016 г. N 636-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ОБУВЬ
МЕТОДЫ ИСПЫТАНИЙ ГЕЛЕНКОВ. УСТАЛОСТНАЯ ПРОЧНОСТЬ
Footwear. Test methods for shanks. Fatigue resistance
(ISO 18895:2006, IDT)
ГОСТ Р ИСО 18895-2016
ОКС 61.060
Дата введения
1 июля 2017 года
Предисловие
1 ПОДГОТОВЛЕН Техническим комитетом по стандартизации ТК 412 "Текстильная и легкая промышленность", открытым акционерным обществом "Всероссийский научно-исследовательский институт сертификации" (ОАО "ВНИИС") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4
2 ВНЕСЕН Управлением технического регулирования и стандартизации Федерального агентства по техническому регулированию и метрологии
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 15 июня 2016 г. N 636-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 18895:2006 "Обувь. Методы испытаний геленков. Усталостная прочность" (ISO 18895:2006 "Footwear - Test methods for shanks - Fatigue resistance", IDT).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации и действующие в этом качестве межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт устанавливает метод оценки усталостной прочности стальных геленков, используемых для упрочнения геленочной части женской и некоторых видов мужской и детской обуви.
2. Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на следующий стандарт. Для недатированных ссылок применяют самые последние издания, включая любые изменения и поправки.
ЕН 12222 Обувь. Стандартные атмосферные условия для кондиционирования и испытаний обуви и деталей обуви (EN 12222, Footwear - Standard atmospheres for conditioning and testing of footwear and components for footwear)
3. Термины и определения
В настоящем стандарте применен следующий термин с соответствующим определением:
3.1 усталостная прочность (fatigue resistance): Прочность геленка при заданных условиях под воздействием повторяющихся циклов нагрузки.
4. Аппаратура и инструменты
Необходимо применять следующие аппаратуру и инструменты:
Для определения усталостной прочности стальных геленков используют подходящую испытательную машину. В случае многопозиционных машин каждая позиция должна включать устройства, представленные в перечислениях a - d:
a) закрепленный нижний зажим с плоскими упрочненными стальными пластинами высотой (32 +/- 2) мм и шириной, обеспечивающей надежный зажим геленка;
b) регулируемый верхний зажим с плоскими упрочненными стальными пластинами и устройством передачи нагрузки на геленок (49 +/- 2) Н в направлении, перпендикулярном к плоскости торца нижнего зажима, со скоростью четыре цикла в секунду. Один полный цикл включает приложение нагрузки при возвратно-поступательном движении в простом гармоническом режиме перемещения.
На рисунке 1 приведена иллюстрация подходящей конфигурации верхнего и нижнего зажимов.
Рисунок 1 - Конфигурация верхнего и нижнего зажимов
c) метод подсчета числа полных циклов до разрушения образца;
d) метод контроля сжимающего усилия зажимов по перечислениям a) и b) в пределах (4900 +/- 50) Н·мм.
Примечание - Для этих целей пригоден динамометрический ключ.
5. Отбор и кондиционирование образцов
Образцом служит геленок целиком.
Необходимо испытать не менее четырех образцов каждого вида геленка.
Кондиционируют образцы перед испытанием в контролируемых атмосферных условиях по ЕН 12222 в течение не менее 48 ч.
Испытания следует выполнять в подходящих условиях кондиционирования по ЕН 12222. Там, где это невозможно, испытания необходимо проводить в течение 15 мин после извлечения образца из атмосферных условий для кондиционирования.
6. Метод испытаний
6.1 Геленок закрепляют со стороны пятки соответственно тому, как он расположен в обуви, и сгибают как консольную балку с помощью приложенной к нему переменной нагрузки. Число циклов нагрузки, требуемое для разрушения геленка, является показателем усталостной прочности.
6.2 Вставляют геленок со стороны пятки в нижний зажим (4, a) таким образом, чтобы 32 мм геленка от его конца в направлении верхнего края нижнего зажима были зажаты, и образец был расположен перпендикулярно к направлению приложения сжимающего усилия нижнего зажима.
6.3 Закрывают и затягивают нижний зажим (4, a), обеспечивая, чтобы крутящий момент на верхнем краю зажима был 4900 Н·мм при использовании устройства (4, d). Такой высокий крутящий момент не прикладывают к нижнему краю зажима, а используют крутящий момент, достаточный для надежной фиксации нижнего края, и чтобы плоскости зажимающих пластин при этом оставались параллельными.
6.4 Устанавливают верхний зажим (4, b) на образце таким образом, чтобы расстояние между верхним краем нижнего зажима (4, a) и центром верхнего зажима (4, b) составляло (70 +/- 2) мм. Равномерно закрывают и затягивают верхний зажим (4, b), обеспечивая, чтобы приложенный полный крутящий момент был равен 4900 Н·мм (4, d).
7. Представление результатов
7.1 Запускают испытательную машину и регистрируют общее число циклов нагрузки до момента разрушения каждого образца.
7.2 Для каждого испытуемого образца регистрируют общее число циклов нагрузки до момента разрушения и рассчитывают среднеарифметическое четырех результатов.
8. Протокол испытаний
Протокол испытания должен включать следующую информацию:
a) результаты, представленные в соответствии с разделом 7;
b) ссылка на данный метод испытания;
c) полное описание испытанных образцов (геленков), включая артикулы, модели, цвет, материал и т.д.;
d) число испытанных образцов (если не четыре);
e) описание всех отклонений от стандартного метода;
f) дата проведения испытания.
Приложение А
(справочное)
ПЕРЕЧЕНЬ
МЕЖДУНАРОДНЫХ СТАНДАРТОВ, ИДЕНТИЧНЫХ ЕВРОПЕЙСКИМ
СТАНДАРТАМ, НА КОТОРЫЕ ДАНА ССЫЛКА В РАЗДЕЛЕ 2
Европейский стандарт Международный стандарт
ЕН 12222:1997 ИСО 18454:2001
Приложение ДА
(справочное)
СВЕДЕНИЯ О СООТВЕТСТВИИ ССЫЛОЧНЫХ МЕЖДУНАРОДНЫХ СТАНДАРТОВ
НАЦИОНАЛЬНЫМ СТАНДАРТАМ РОССИЙСКОЙ ФЕДЕРАЦИИ И ДЕЙСТВУЮЩИМ
В ЭТОМ КАЧЕСТВЕ МЕЖГОСУДАРСТВЕННЫМ СТАНДАРТАМ
