Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 13 мая 2016 г. N 314-ст

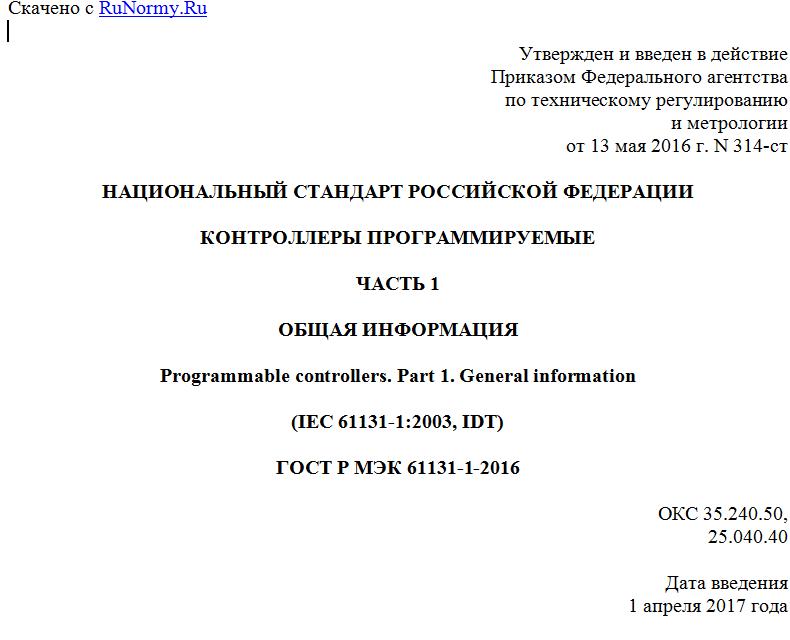

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОНТРОЛЛЕРЫ ПРОГРАММИРУЕМЫЕ
ЧАСТЬ 1
ОБЩАЯ ИНФОРМАЦИЯ
Programmable controllers. Part 1. General information
(IEC 61131-1:2003, IDT)
ГОСТ Р МЭК 61131-1-2016
ОКС 35.240.50,
25.040.40
Дата введения
1 апреля 2017 года
Предисловие
1 ПОДГОТОВЛЕН Негосударственным образовательным частным учреждением "Новая Инженерная Школа" (НОЧУ "НИШ") на основе перевода на русский язык англоязычной версии указанного в пункте 4 стандарта, который выполнен Российской комиссией экспертов МЭК/ТК 65, и Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" ("ВНИИНМАШ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 306 "Измерения и управление в промышленных процессах"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 13 мая 2016 г. N 314-ст
4 Настоящий стандарт идентичен международному стандарту МЭК 61131-1:2003 "Контроллеры программируемые. Часть 1. Общая информация" (IEC 61131-1:2003 "Programmable controllers - Part 1: General information", IDT).
Международный стандарт разработан Техническим комитетом МЭК ТК 65 "Измерения и управление в промышленных процессах".
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Настоящий стандарт является первой частью серии стандартов на программируемые контроллеры и связанные с ними периферийные устройства и должен интерпретироваться в контексте других частей серии.
В том случае, если имеются противоречия между настоящим стандартом и другими стандартами МЭК (за исключением стандартов, устанавливающих основные требования по безопасности), положения настоящего стандарта должны рассматриваться как первостепенные в области программируемых контроллеров и связанных с ними периферийных устройств.
Цели данной серии стандартов:
часть 1 - определение и идентификация основных характеристик, которые влияют на выбор и применение программируемых контроллеров (ПЛК) и связанных с ними периферийных устройств;
часть 2 - установка требований к оборудованию и соответствующим тестам ПЛК и связанных с ними периферийных устройств;
часть 3 - определение простых, но полных базовых наборов элементов программирования, применимых тестов и средств, с помощью которых изготовители могут расширять или адаптировать данные базовые наборы в собственном внедрении ПЛК для каждого из наиболее широко используемых языков программирования, основных сфер применения, синтаксических и семантических правил;
часть 4 - представление общего обзора и руководства по применению настоящего стандарта для конечных потребителей ПЛК;
часть 5 - определение характеристик обмена данными между ПЛК и другими электронными системами;
часть 6 - зарезервирована;
часть 7 - определение языка программирования для нечеткого контроля;
часть 8 - представление руководства по использованию и внедрению (имплементации) языков программирования, указанных в части 3.
1 Область применения
Настоящий стандарт распространяется на программируемые (логические) контроллеры (ПЛК) и связанные с ними периферийные устройства, например, инструментальные средства программирования и отладки (СПиО), человеко-машинные интерфейсы (ЧМИ) и т.д., предназначенные для контроля и управления машинами и производственными процессами.
ПЛК и связанные с ними периферийные устройства предназначены для использования в условиях производственной среды и могут предоставляться как открытое или закрытое оборудование. Если ПЛК или связанные с ними периферийные устройства предназначены для применения в других условиях, то к данным ПЛК и связанным с ними периферийных устройств следует дополнительно применять специальные требования, стандарты и методы установки.
Функции ПЛК могут быть реализованы на специальной платформе аппаратного и программного обеспечения, например, на компьютере общего назначения или персональном компьютере с функциями, предназначенными для производственной среды. Настоящий стандарт распространяется на средства, выполняющие функции ПЛК и/или связанные с ними периферийные устройства. Настоящий стандарт не рассматривает вопросы функциональной безопасности и другие аспекты автоматизированной системы общего назначения. ПЛК, прикладные программы и связанные с ними периферийные устройства рассматриваются, как компоненты системы управления.
В связи с тем, что ПЛК являются устройствами, состоящими из нескольких компонентов, условия обеспечения безопасности для автоматизированной системы общего назначения, включая ее установку и применение, в настоящем стандарте не рассматриваются. В настоящем стандарте рассматриваются вопросы безопасности ПЛК относительно рисков удара электрическим током и возникновения пожаров, защищенности от электрических помех и обнаружения ошибок в работе ПЛК-систем (например, использование контроля четности, диагностика самотестирования и т.п.). Информацию и руководства по обеспечению электрической изоляции см. в МЭК 60364 или применяемых национальных/местных нормативно-правовых актах.
В настоящем стандарте приведены используемые термины с соответствующими определениями и принципиальные функциональные характеристики систем с ПЛК.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты. Для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения). Для датированных ссылок применяют только указанное издание ссылочного документа.
IEC 61131-2, Programmable controllers - Part 2: Equipment requirements and tests (Программируемые контроллеры. Часть 2. Требования к оборудованию и испытания <1>)
--------------------------------
<1> Готовится к публикации.
IEC 61131-3:2003, Programmable controllers - Part 3: Programming languages (Программируемые контроллеры. Часть 3. Языки программирования)
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 прикладная программа или программа пользователя (application programme or user programme): Логический блок всех элементов языка программирования и логических структур, необходимых для заданной обработки сигналов, требуемой для управления машиной или процессом ПЛК-системой.
3.2 автоматизированная система (automated system): Система управления, не входящая область распространения МЭК 61131, в которую потребителем или для потребителя включены ПЛК-системы и которые также содержат другие компоненты, в том числе прикладные программы.
3.3 полевое устройство (field device): Внесенная в каталог изготовителя часть ПЛК-системы, предназначенная для предоставления интерфейсов ввода и/или вывода или предварительной/последующей обработки данных в систему с ПЛК. Удаленное полевое устройство может быть независимым от системы с ПЛК. Оно может подключаться к ПЛК с помощью полевой шины.
3.4 релейно-контактная схема или схема релейной цепи (ladder diagram or relay ladder diagram): Одна или несколько сетей контактов, катушек, графически представленных функций, функциональных блоков, элементов данных, текстовых данных и соединительных элементов, разделенные левыми и (по выбору) правыми шинами электропитания.
3.5 программируемый (логический) контроллер; ПЛК (programmable (logic) controller; PLC): Цифровая электронная система, предназначенная для
