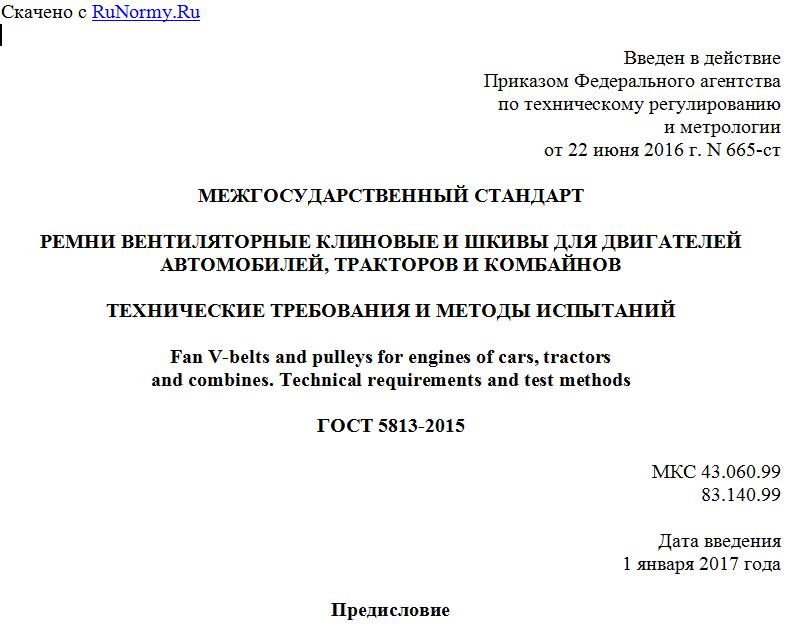

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 22 июня 2016 г. N 665-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
РЕМНИ ВЕНТИЛЯТОРНЫЕ КЛИНОВЫЕ И ШКИВЫ ДЛЯ ДВИГАТЕЛЕЙ
АВТОМОБИЛЕЙ, ТРАКТОРОВ И КОМБАЙНОВ
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И МЕТОДЫ ИСПЫТАНИЙ
Fan V-belts and pulleys for engines of cars, tractors
and combines. Technical requirements and test methods
ГОСТ 5813-2015
МКС 43.060.99
83.140.99
Дата введения
1 января 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Центральный ордена Трудового Красного Знамени научно-исследовательский автомобильный и автомоторный институт "НАМИ" (ФГУП "НАМИ"); Открытым акционерным обществом "Научно-исследовательский институт резиновой промышленности" (ОАО "НИИРП")
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 56 "Дорожный транспорт"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 10 декабря 2015 г. N 48)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 2166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 22 июня 2016 г. N 665-ст межгосударственный стандарт ГОСТ 5813-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2017 г.
5 ВЗАМЕН ГОСТ 5813-93
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1 Область применения
Настоящий стандарт распространяется на клиновые вентиляторные ремни (далее - ремни), предназначенные для передачи движения от вала двигателя к агрегатам автомобилей, тракторов и комбайнов.
В стандарте представлены обернутые по всему профилю клиновые вентиляторные ремни (далее - гладкие ремни), а также клиновые вентиляторные ремни без обертки боковых граней с формованными зубьями (далее - зубчатые ремни или AVX).
Ремни, предназначенные для районов с умеренным и тропическим климатом, работоспособны при температуре окружающего воздуха (вне моторного отсека) от минус 50 °C до плюс 60 °C при условии предварительного прогрева моторного отсека перед запуском при температуре ниже минус 30 °C. Температура под капотом в зоне расположения ремня должна быть не более 80 °C.
Гладкие ремни, предназначенные для районов с холодным климатом, работоспособны при температуре окружающего воздуха (вне моторного отсека) от минус 60 °C до плюс 40 °C.
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:
ГОСТ 166-89 (ИСО 3599-76) Штангенциркули. Технические условия
ГОСТ 427-75 Линейки измерительные металлические. Технические условия
ГОСТ 2789-73 Шероховатость поверхности. Параметры и характеристики
ГОСТ 5378-88 Угломеры с нониусом. Технические условия
ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия
ГОСТ 7912-74 Резина. Метод определения температурного предела хрупкости
ГОСТ 8032-84 Предпочтительные числа и ряды предпочтительных чисел
ГОСТ 9078-84 Поддоны плоские. Общие технические условия
ГОСТ 11358-89 Толщиномеры и стенкомеры индикаторные с ценой деления 0,01 и 0,1 мм. Технические условия
ГОСТ 14192-96 Маркировка грузов
ГОСТ 15152-69 Единая система защиты от коррозии и старения. Изделия резиновые технические для районов с тропическим климатом. Общие требования
ГОСТ 15846-2002 Продукция, отправляемая в районы Крайнего Севера и приравненные к ним местности. Упаковка, маркировка, транспортирование и хранение
ГОСТ 25346-89 Основные нормы взаимозаменяемости. Единая система допусков и посадок. Общие положения, ряды допусков и основных отклонений
ГОСТ 25347-82 Основные нормы взаимозаменяемости. Единая система допусков и посадок. Поля допусков и рекомендуемые посадки
ГОСТ 28840-90 Машины для испытания материалов на растяжение, сжатие и изгиб. Общие технические требования
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Технические требования
3.1 Ремни изготавливают в соответствии с требованиями настоящего стандарта по технологической документации, утвержденной в установленном порядке.
3.2 Гладкие ремни в зависимости от соотношения ширины и высоты ремня выпускают двух типов:
I - узких сечений, для которых отношение ширины большего основания к высоте составляет от 1,3 до 1,4;
II - нормальных сечений, для которых то же отношение составляет от 1,6 до 1,8.
Примечание - При проектировании новых машин использовать ремни типа II не рекомендуется.
3.3 Зубчатые ремни (AVX) выпускают в соответствии с [1] узких сечений (тип I).
3.4 Основные параметры и размеры
3.4.1 Размеры сечений гладких ремней и предельные отклонения должны соответствовать размерам, указанным на рисунке 1 и в таблице 1.
W - ширина большего основания, мм; Wр - расчетная ширина
ремня, мм; T - высота ремня, мм; - угол клина сечения
ремня, град
Рисунок 1
Таблица 1
В миллиметрах
Тип ремня Обозначение сечения W (справочная) Wр T (предельное отклонение +/- 1°)
Номинальная Предельное отклонение Номинальная Предельное отклонение
I 8,5x8 10,5 8,5 +0,6 -0,4 8,0 +/- 0,5 38°
11,0x10 13,0 11,0 +0,6 -0,4 10,0 +/- 0,6
14,0x13 17,0 14,0 +0,7 -0,5 13,0 +/- 0,6
II 12,5x9,0 15,0 12,5 +0,6 -0,5 9,0 +/- 0,6 40°
14,0x10,0 17,0 14,0 +0,7 -0,5 10,0 +/- 0,6
16,0x11,0 19,0 16,0 +0,8 -0,5 11,0 +/- 0,75
19,0x12,5 22,0 19,0 +0,8 -0,5 12,5 +/- 0,75
21,0x14,0 25,0 21,0 +0,9 -0,6 14,0 +/- 1,0
Примечание - Предельные отклонения размеров ремней приведены только для проектирования технологической оснастки и измерительных шкивов.
3.4.2 Размеры сечений зубчатых ремней и зубьев в свободном состоянии должны соответствовать указанным на рисунке 2 и в таблице 2.
W - ширина большего основания; Wр - расчетная ширина ремня;
T - высота ремня; - угол клина сечения ремня; tз - глубина
впадины зуба; e - шаг зуба; a - прямолинейный участок
впадины зуба (вариант исполнения 3); b - ширина паза зуба
(вариант исполнения 2); r - радиус закругления
синусоидального зуба (вариант исполнения 1); r1 - радиус
закругления впадины зуба (варианты исполнения 2 и 3);
r2 - радиус закругления основания зуба; - угол, образуемый
боковыми сторонами зуба (вариант исполнения 3)
Рисунок 2
Таблица 2
