Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 5 октября 2016 г. N 1307-ст

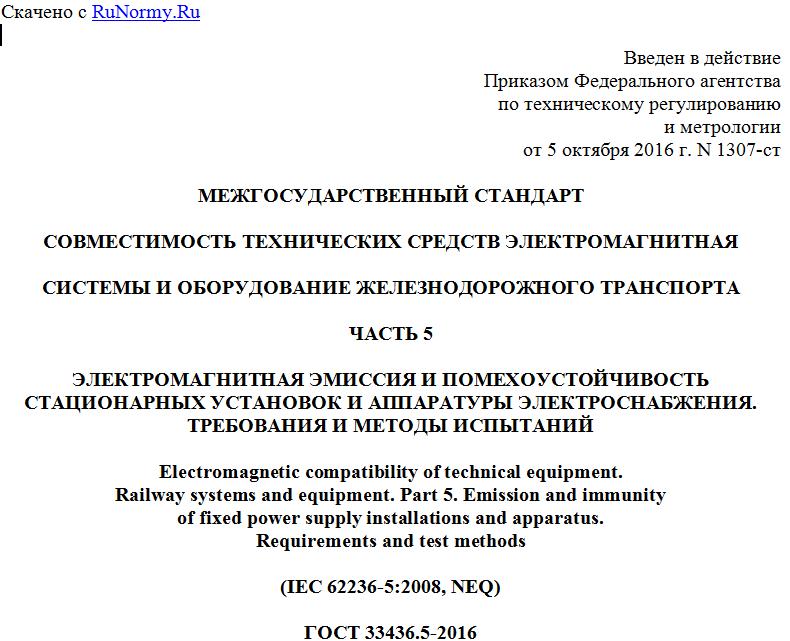

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СОВМЕСТИМОСТЬ ТЕХНИЧЕСКИХ СРЕДСТВ ЭЛЕКТРОМАГНИТНАЯ
СИСТЕМЫ И ОБОРУДОВАНИЕ ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТА
ЧАСТЬ 5
ЭЛЕКТРОМАГНИТНАЯ ЭМИССИЯ И ПОМЕХОУСТОЙЧИВОСТЬ
СТАЦИОНАРНЫХ УСТАНОВОК И АППАРАТУРЫ ЭЛЕКТРОСНАБЖЕНИЯ.
ТРЕБОВАНИЯ И МЕТОДЫ ИСПЫТАНИЙ
Electromagnetic compatibility of technical equipment.
Railway systems and equipment. Part 5. Emission and immunity
of fixed power supply installations and apparatus.
Requirements and test methods
(IEC 62236-5:2008, NEQ)
ГОСТ 33436.5-2016
МКС 33.100
45.020
Дата введения
1 июня 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ) и Федеральным государственным бюджетным образовательным учреждением высшего профессионального образования "Тульский государственный университет" (ТулГУ)
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 524 "Железнодорожный транспорт"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 января 2016 г. N 84-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 5 октября 2016 г. N 1307-ст межгосударственный стандарт ГОСТ 33436.5-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 июня 2017 г.
5 Настоящий стандарт разработан с учетом основных нормативных положений международного стандарта IEC 62236-5:2008 "Железные дороги - электромагнитная совместимость. Часть 5. Электромагнитная эмиссия и помехоустойчивость стационарных установок энергоснабжения и аппаратуры" ("Railway applications - Electromagnetic compatibility - Part 5: Emission and immunity of fixed power supply installations and apparatus"; NEQ).
Стандарт подготовлен на основе применения ГОСТ Р 55176.5-2012 <*>
--------------------------------
<*> Приказом Федерального агентства по техническому регулированию и метрологии от 5 октября 2016 г. N 1307-ст ГОСТ Р 55176.5-2012 отменен с 1 июня 2017 г.
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Настоящий стандарт входит в серию стандартов, устанавливающих нормы электромагнитных помех от подсистем инфраструктуры железнодорожного транспорта и железнодорожного подвижного состава, электромагнитных помех и помехоустойчивости аппаратуры и оборудования железнодорожного подвижного состава.
Техническое содержание настоящего стандарта изменено по отношению к международному стандарту МЭК 62236-5:2008 с учетом технического содержания национальных стандартов в области электромагнитной совместимости технических средств.
1. Область применения
Настоящий стандарт устанавливает требования к допустимому уровню электромагнитной эмиссии и помехоустойчивости стационарных установок и аппаратуры электроснабжения железных дорог.
Положения настоящего стандарта применяют вместе с основными положениями ГОСТ 33436.1.
Настоящий стандарт не распространяется на предельные значения электромагнитной эмиссии в тоннелях железной дороги.
Настоящий стандарт не распространяется на комплектующие элементы, имеющие собственные оболочки, например такие, как пускатели, предохранители-выключатели, электронное оборудование и др., требования к которым установлены в соответствующих стандартах.
Настоящий стандарт не распространяется на стационарные установки и аппаратуру электроснабжения нетяговых потребителей железнодорожного транспорта, получающих электроснабжение от посторонних источников электроэнергии.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 14777-76 Радиопомехи индустриальные. Термины и определения
ГОСТ 22012-82 Радиопомехи индустриальные от линий электропередачи и электрических подстанций. Нормы и методы измерений
ГОСТ 30372-95 <1> Совместимость технических средств электромагнитная. Термины и определения
--------------------------------
<1> В Российской Федерации действует ГОСТ Р 50397-2011 (МЭК 60050-161:1990).
ГОСТ 30804.3.2-2013 (IEC 61000-3-2:2009) Совместимость технических средств электромагнитная. Эмиссия гармонических составляющих тока техническими средствами с потребляемым током не более 16 А (в одной фазе). Нормы и методы испытаний
ГОСТ 30804.3.3-2013 (IEC 61000-3-3:2008) Совместимость технических средств электромагнитная. Ограничение изменений напряжения, колебаний напряжения и фликера в низковольтных системах электроснабжения общего назначения. Технические средства с потребляемым током не более 16 А (в одной фазе), подключаемые к электрической сети при несоблюдении определенных условий подключения. Нормы и методы испытаний
ГОСТ 30804.4.2-2013 (IEC 61000-4-2:2008) Совместимость технических средств электромагнитная. Устойчивость к электростатическим разрядам. Требования и методы испытаний
ГОСТ 30804.4.3-2013 (IEC 61000-4-3:2006) Совместимость технических средств электромагнитная. Устойчивость к радиочастотному электромагнитному полю. Требования и методы испытаний
ГОСТ 30804.4.4-2013 (IEC 61000-4-4:2004) Совместимость технических средств электромагнитная. Устойчивость к наносекундным импульсным помехам. Требования и методы испытаний
ГОСТ 30804.4.5-2002 <1> (IEC 61000-4-5-95) Совместимость технических средств электромагнитная. Устойчивость к микросекундным импульсным помехам большой энергии. Требования и методы испытаний
--------------------------------
<1> В Российской Федерации действует ГОСТ Р 51317.4.5-99 (МЭК 61000-4-5-95).
ГОСТ 30804.4.6-2002 <2> (IEC 61000-4-6-96) Совместимость технических средств электромагнитная. Устойчивость к кондуктивным помехам, наведенным радиочастотными электромагнитными полями. Требования и методы испытаний
--------------------------------
<2> В Российской Федерации действует ГОСТ Р 51317.4.6-99 (МЭК 61000-4-6-96).
ГОСТ 30804.6.4-2013 (IEC 61000-6-4:2006) Совместимость технических средств электромагнитная. Электромагнитные помехи от технических средств, применяемых в промышленных зонах. Нормы и методы испытаний
ГОСТ 30805.16.1.1-2013 (CISPR 16-1-1:2006) Совместимость технических средств электромагнитная. Требования к аппаратуре для измерения параметров индустриальных радиопомех и помехоустойчивости и методы измерений. Часть 1-1. Аппаратура для измерения параметров индустриальных радиопомех и помехоустойчивости. Приборы для измерения индустриальных радиопомех
ГОСТ 30805.22-2013 (CISPR 22:2006) Совместимость технических средств электромагнитная. Оборудование информационных технологий. Радиопомехи индустриальные. Нормы и методы измерений
ГОСТ 32895-2014 Электрификация и электроснабжение железных дорог. Термины и определения
ГОСТ 33436.1-2015 (IEC 62236-1:2008) Совместимость технических средств электромагнитная. Системы и оборудование железнодорожного транспорта. Часть 1. Общие положения
ГОСТ 33436.2-2016 (IEC 62236-2:2008) Совместимость технических средств электромагнитная. Системы и оборудование железнодорожного транспорта. Часть 2. Электромагнитные помехи от железнодорожных систем в целом во внешнюю окружающую среду. Требования и методы испытаний
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя
