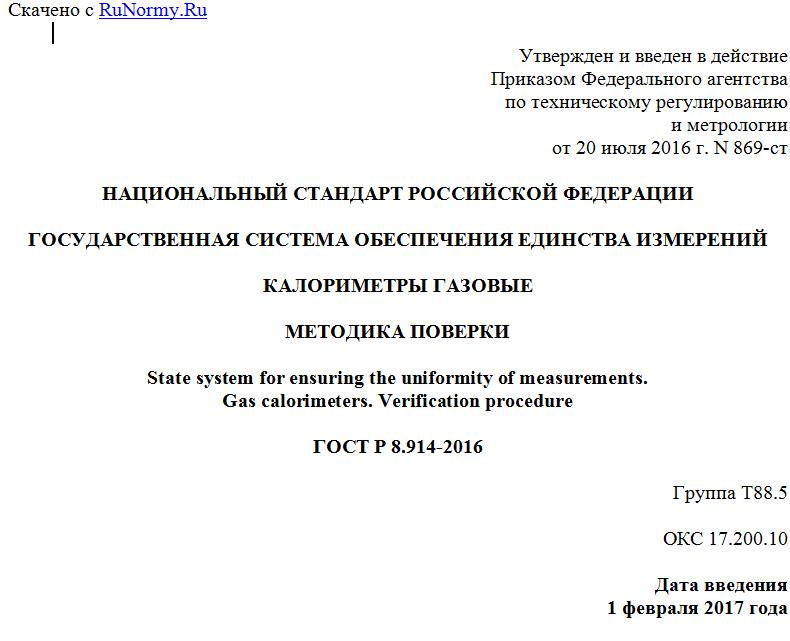

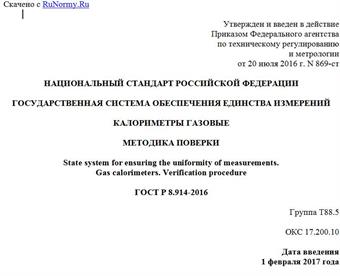

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 20 июля 2016 г. N 869-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
КАЛОРИМЕТРЫ ГАЗОВЫЕ
МЕТОДИКА ПОВЕРКИ
State system for ensuring the uniformity of measurements.
Gas calorimeters. Verification procedure
ГОСТ Р 8.914-2016
Группа Т88.5
ОКС 17.200.10
Дата введения
1 февраля 2017 года
Предисловие
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 206 "Эталоны и поверочные схемы", подкомитетом ПК 206.6 "Эталоны и поверочные схемы в области температурных, теплофизических и дилатометрических измерений"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 20 июля 2016 г. N 869-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на различные типы газовых калориметров непрерывного действия с аналоговым выходным сигналом постоянного тока (кроме тех, у которых методика поверки внесена в эксплуатационную документацию), предназначенных для измерений в непрерывном/поточном режиме объемной теплоты сгорания и/или числа Воббе, а также плотности газов и газовых смесей. Стандарт устанавливает методику их первичной и периодической поверки.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 8.395 Государственная система обеспечения единства измерений. Нормальные условия измерений при поверке. Общие требования
ГОСТ 12.1.007 Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности
ГОСТ 949-73 Баллоны стальные малого и среднего объема для газов на Pp <= 19,6 МПа (200 кгс/см2). Технические условия
ГОСТ 2405 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия
ГОСТ 2939 Газы. Условия для определения объема
ГОСТ 15150 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 30319.0 Газ природный. Методы расчета физических свойств. Общие положения
ГОСТ 31369-2008 (ИСО 6976:1995) Газ природный. Вычисление теплоты сгорания, плотности, относительной плотности и числа Воббе на основе компонентного состава
ГОСТ 8.395-80 Государственная система обеспечения единства измерений. Нормальные условия измерений при поверке. Общие требования
ГОСТ Р 8.667 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений энергии сгорания, удельной энергии сгорания и объемной энергии сгорания (калориметров сжигания)
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины, определения, сокращения и обозначения
3.1 В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1.1
высшая (объемная) теплота сгорания: Количество теплоты, которое может выделиться при полном сгорании в воздухе определенного объема газа таким образом, что давление p1, при котором протекает реакция, остается постоянным, а все продукты сгорания принимают ту же температуру t1, что и температура реагентов. При этом все продукты находятся в газообразном состоянии, за исключением воды, которая конденсируется в жидкость при t1. [ГОСТ 31369, статья 2.1]
3.1.2
низшая (объемная) теплота сгорания: Количество теплоты, которое может выделиться при полном сгорании в воздухе определенного объема газа таким образом, что давление p1, при котором протекает реакция, остается постоянным, а все продукты сгорания принимают ту же температуру t1, что и температура реагентов. При этом все продукты находятся в газообразном состоянии. [ГОСТ 31369, статья 2.2]
3.1.3 стандартные условия сгорания: Условия сгорания, характеризующиеся нормированной температурой t1 и давлением p1, принятыми за условия сжигания топлива.
Примечание - В Российской Федерации стандартными условиями сгорания приняты t1 = 25 °C (298,15 К), p1 = 101,325 кПа (ГОСТ 31369).
3.1.4 стандартные условия измерений: Условия измерений, характеризующиеся нормированной температурой t2 и давлением p2, принятыми за условия определения количества (объема) сжигаемого топлива.
Примечание - В Российской Федерации стандартными условиями измерений приняты t2 = 20 °C (293,15 К), p2 = 101,325 кПа (ГОСТ 2939, ГОСТ 31369). Пересчет измеренной при одних условиях теплоты сгорания к другим стандартным условиям для газов и смесей известного компонентного состава проводится по ГОСТ 31369.
3.1.5
число Воббе: Значение высшей объемной теплоты сгорания при определенных стандартных условиях, деленное на квадратный корень относительной плотности при тех же стандартных условиях измерений. [ГОСТ 31369, статья 2.5] Примечание - Число Воббе - характеристика горючего газа, определяющая взаимозаменяемость горючих газов при сжигании в бытовых и промышленных горелочных устройствах, измеряется в мегаджоулях на кубический метр.
3.1.6
плотность: Масса газовой пробы, деленная на ее объем при определенных значениях давления и температуры. [ГОСТ 31369, статья 2.3] Примечание - В настоящем стандарте используется термин "абсолютная плотность".
3.1.7
относительная плотность: Плотность газа, деленная на плотность сухого воздуха стандартного состава. [ГОСТ 31369, статья 2.4]
3.1.8 газовый калориметр непрерывного действия (далее - калориметр): Средство измерений объемной теплоты сгорания газов и их смесей при постоянном давлении в непрерывном/поточном режиме.
3.1.9
газовая смесь: Смесь чистых газов, не вступающих друг с другом в химическую реакцию. [ГОСТ 30319.0, статья 3.3]
3.1.10 контрольные газовые смеси: Рабочие эталоны 1-го и/или 2-го разрядов в соответствии с ГОСТ Р 8.667, представляющие собой газы/газовые смеси известного компонентного состава, поставляемые в газовых баллонах по ГОСТ 949, аттестованные по значениям объемной теплоты сгорания (высшей/низшей), числа Воббе (высшего/низшего), плотности (абсолютной/относительной) с погрешностями, указанными в приложении А. Предназначены для контроля метрологических характеристик поверяемых калориметров.
Примечание - Аттестация контрольных газовых смесей может проводиться по всем указанным в 3.1.8 параметрам либо выборочно, по одному (или нескольким из них), в соответствии с измерительными возможностями калориметра и спецификой его работы.
3.1.11 цифровой индикатор: Компонент калориметра (встроенный дисплей) либо программно связанный с калориметром персональный компьютер, предназначенный для визуального отображения измерительной информации.
3.1.12 токовый выход: Компонент калориметра, реализующий унифицированный аналоговый выходной сигнал постоянного тока (как правило, от 4 до 20 мА), величина которого изменяется пропорционально измеряемой калориметром величине.
3.2 В настоящем стандарте применены следующие сокращения:
СИ - средство измерений;
КГС - контрольная газовая смесь;
ОТС - объемная теплота (энергия) сгорания;
ВПИ - верхний предел измерений;
ГМС - государственная метрологическая служба;
МХ - метрологические характеристики.
3.3 В настоящем стандарте применены следующие обозначения:
HКГС, WКГС, , dКГС - паспортные (опорные) значения (высшей/низшей) ОТС и числа Воббе (МДж/м3), абсолютной (кг/м3) и относительной плотности контрольной газовой смеси, соответственно;
n - количество единичных измерений;
i - текущее измерение;
Hi, Wi, , di - i-й результат измерения ОТС, числа Воббе (МДж/м3); абсолютной (кг/м3) и относительной плотности контрольной газовой смеси соответственно.
