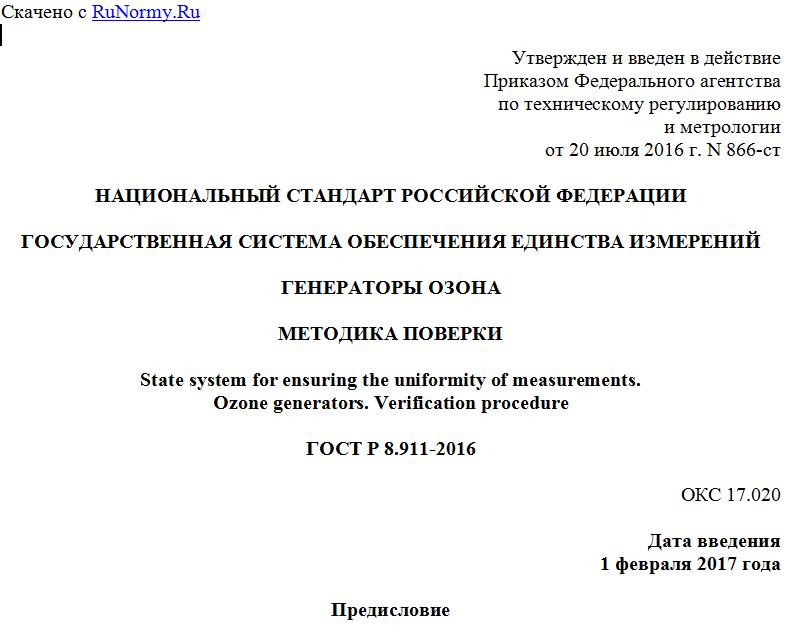

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 20 июля 2016 г. N 866-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
ГЕНЕРАТОРЫ ОЗОНА
МЕТОДИКА ПОВЕРКИ
State system for ensuring the uniformity of measurements.
Ozone generators. Verification procedure
ГОСТ Р 8.911-2016
ОКС 17.020
Дата введения
1 февраля 2017 года
Предисловие
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 206 "Эталоны и поверочные схемы", Подкомитетом ПК 206.5 "Эталоны и поверочные схемы в области измерения физико-химического состава и свойств веществ"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 20 июля 2016 г. N 866-ст
4 ВВЕДЕН ВПЕРВЫЕ
5 ПЕРЕИЗДАНИЕ. Март 2019 г.
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на генераторы озона в воздухе (далее - генераторы) - рабочие эталоны 1 и 2 разряда по ГОСТ 8.578, предназначенные для приготовления газовых смесей, используемых при проведении поверки и испытаний газоанализаторов озона, в том числе в целях утверждения типа средств измерений, и устанавливает методику их первичной и периодической поверок.
Настоящий стандарт распространяется на генераторы со следующими метрологическими характеристиками:
- диапазон воспроизведения массовой концентрации (объемной доли) озона
нижняя граница, мг/м3 (млн-1) от 0,0 (0,0) до 0,03 (0,015);
верхняя граница, мг/м3 (млн-1) от 0,4 (0,2) до 2,0 (1,0);
- пределы допускаемой погрешности воспроизведения массовой концентрации (объемной доли) озона в газовых смесях <1>
--------------------------------
<1> В зависимости от того, что больше.
абсолютной, мг/м3 (млн-1) +/- 0,0003 (0,00015) или более;
относительной, % +/- 5 или более;
- расход ГС на выходе генератора, дм3/мин 1,7 или более.
Интервал между поверками генераторов устанавливается при утверждении типа средств измерений (далее - СИ) и указывается в свидетельстве об утверждении типа СИ.
При проведении испытаний в целях утверждения типа СИ допускается разрабатывать методики поверки, распространяющие на конкретный тип генераторов, не противоречащие настоящему стандарту.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 2.601 Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 2.610 Единая система конструкторской документации. Правила выполнения эксплуатационных документов
ГОСТ 8.578 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
ГОСТ 12.1.005 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны
ГОСТ 12.2.007.0 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности
Примечание - При пользовании настоящими рекомендациями целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Сокращения
В настоящем стандарте применены следующие сокращения:
ГС - газовая смесь;
ПО - программное обеспечение;
СИ - средство измерений;
ЭД - эксплуатационная документация.
Примечание - К ЭД согласно настоящему стандарту относятся: руководство по эксплуатации, паспорт (формуляр) по ГОСТ 2.601, ГОСТ 2.610.
4 Операции поверки
4.1 При проведении поверки генераторов выполняют операции, указанные в таблице 1.
Таблица 1
Операции поверки
Наименование операции Номер пункта методики поверки
1 Внешний осмотр 9.1
2 Опробование 9.2
2.1 Проверка общего функционирования 9.2.1
2.2 Проверка объемного расхода ГС на выходе генератора 9.2.2
2.3 Подтверждение соответствия ПО 9.2.3
3 Определение метрологических характеристик 9.3
4.2 Если при проведении той или иной операции поверки получен отрицательный результат, дальнейшую поверку прекращают.
5 Средства поверки
5.1 При проведении поверки применяют средства, указанные в таблице 2.
Таблица 2
Средства поверки
Номер пункта методики поверки Наименование и тип основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования и (или) метрологические характеристики (МХ) и основные технические характеристики средства поверки
9 Прибор комбинированный для измерения температуры, относительной влажности воздуха и абсолютного давления, например, Testo 622, обеспечивающий МХ: - диапазон измерений температуры от 10 °C до 30 °C, пределы допускаемой абсолютной погрешности +/- 0,5 °C; - диапазон измерений относительной влажности от 30% до 80%, пределы допускаемой абсолютной погрешности +/- 3%; - диапазон измерений абсолютного давления от 80 до 110 кПа, пределы допускаемой абсолютной погрешности +/- 0,5 кПа.
9.2.2 СИ объемного расхода газа, например, расходомер газа "Поток" по [1], обеспечивающий МХ: диапазон измерений объемного расхода от 2 до 20 дм3/мин; пределы допускаемой относительной погрешности +/- 5%.
9.3 Газоанализатор озона, входящий в состав Государственного первичного эталона единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-2011 (комплекс Б6) или в состав вторичного эталона по ГОСТ 8.578. Диапазон измерений массовой концентрации (объемной доли) озона от 0 до 2,0 мг/м3 (1,0 млн-1). Отношение погрешности газоанализатора озона к пределу допускаемой погрешности поверяемого генератора должно быть не более 1:2.
Тройник из стекла или фторопласта, диаметр условного прохода 6 мм.
5.2 Допускают применение других средств, не приведенных в таблице 2, метрологические характеристики которых не хуже указанных в таблице 2.
5.3 Все средства поверки должны иметь действующие свидетельства о поверке.
6 Требования безопасности и требования к квалификации поверителей
6.1 Помещение, в котором проводят поверку, должно быть оборудовано приточно-вытяжной вентиляцией.
6.2 Концентрации вредных компонентов в воздухе рабочей зоны должны соответствовать требованиям ГОСТ 12.1.005.
6.3 При проведении поверки должны быть соблюдены правила безопасности по ГОСТ 12.2.007.0.
6.4 К проведению поверки генераторов допускают лиц, ознакомленных с ГОСТ 8.578, ЭД генераторов и ЭД на средства поверки, имеющих квалификацию поверителя и прошедших инструктаж по технике безопасности в установленном порядке.
7 Условия поверки
При проведении поверки соблюдают следующие условия:
