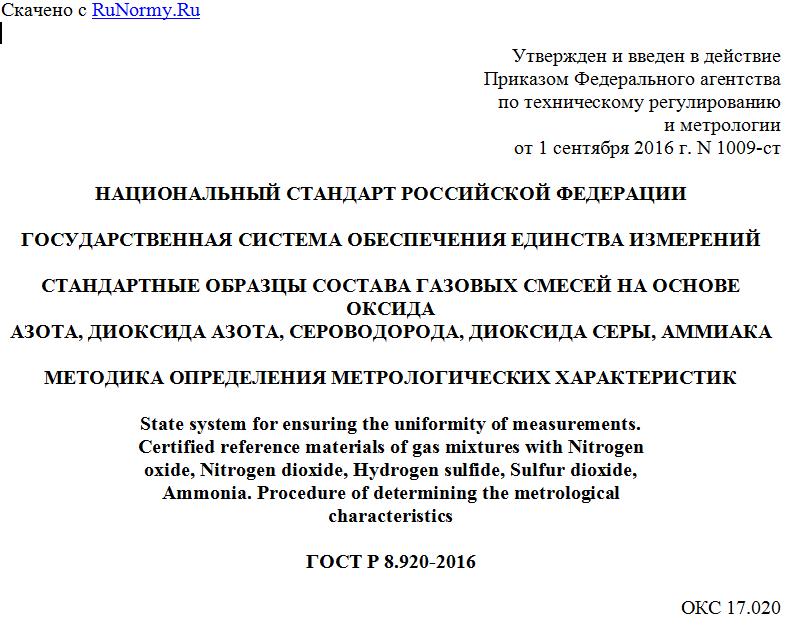

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 1 сентября 2016 г. N 1009-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
СТАНДАРТНЫЕ ОБРАЗЦЫ СОСТАВА ГАЗОВЫХ СМЕСЕЙ НА ОСНОВЕ ОКСИДА
АЗОТА, ДИОКСИДА АЗОТА, СЕРОВОДОРОДА, ДИОКСИДА СЕРЫ, АММИАКА
МЕТОДИКА ОПРЕДЕЛЕНИЯ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК
State system for ensuring the uniformity of measurements.
Certified reference materials of gas mixtures with Nitrogen
oxide, Nitrogen dioxide, Hydrogen sulfide, Sulfur dioxide,
Ammonia. Procedure of determining the metrological
characteristics
ГОСТ Р 8.920-2016
ОКС 17.020
Дата введения
1 февраля 2017 года
Предисловие
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 206 "Эталоны и поверочные схемы", подкомитетом ПК 206.5 "Эталоны и поверочные схемы в области измерения физико-химического состава и свойств веществ"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 1 сентября 2016 г. N 1009-ст
4 ВВЕДЕН ВПЕРВЫЕ
5 ПЕРЕИЗДАНИЕ. Март 2019 г.
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на стандартные образцы состава двухкомпонентных и многокомпонентных газовых смесей в баллонах под давлением на основе агрессивных газов - оксида азота, диоксида азота, сероводорода, диоксида серы и аммиака 1-го и 2-го разрядов (далее - стандартные образцы) и устанавливает методику определения их метрологических характеристик (далее - аттестации) с помощью комплексов аппаратуры, являющихся рабочими эталонами 1-го разряда в соответствии с ГОСТ 8.578.
Настоящий стандарт предназначен для применения держателями рабочих эталонов 1-го разряда, функционирующих на предприятиях - изготовителях стандартных образцов.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 8.315 Государственная система обеспечения единства измерений. Стандартные образцы состава и свойств веществ и материалов. Основные положения
ГОСТ 8.578 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
ГОСТ 12.4.021 Система стандартов безопасности труда. Системы вентиляционные. Общие требования
ГОСТ 26703 Хроматографы аналитические газовые. Общие технические требования и методы испытаний
ГОСТ ISO Guide 34 Общие требования к компетентности изготовителей стандартных образцов
ГОСТ ИСО/МЭК 17025 Общие требования к компетентности испытательных и калибровочных лабораторий
ГОСТ Р 8.776 Государственная система обеспечения единства измерений. Стандартные образцы состава газовых смесей. Общие метрологические и технические требования
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Стандартные образцы состава газовых смесей
В соответствии с Федеральным законом [1] и ГОСТ 8.578 государственный первичный эталон единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-2011 (далее - ГЭТ 154) осуществляет передачу единицы молярной (объемной) доли компонентов стандартным образцам 1-го и 2-го разряда с помощью стандартных образцов - эталонов сравнения. Аттестация стандартных образцов проводится на рабочих эталонах 1-го разряда (далее - рабочие эталоны), являющихся комплексами аналитической аппаратуры и функционирующих на предприятиях - изготовителях стандартных образцов. Рабочие эталоны должны быть утверждены <1> в соответствии с Постановлением [2].
--------------------------------
<1> Рекомендации по проведению первичной и периодической аттестации и подготовке к утверждению эталонов единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утверждены приказом Федерального агентства по техническому регулированию и метрологии от 22 января 2014 г. N 36.
К выпуску допускаются стандартные образцы <2>, тип которых утвержден Федеральным агентством по техническому регулированию и метрологии (стандартные образцы утвержденного типа).
--------------------------------
<2> В том числе стандартные образцы, признанные Межгосударственным советом по стандартизации, метрологии и сертификации (МСО), а также стандартные образцы Евро-Азиатского сотрудничества государственных метрологических учреждений (СО КООМЕТ).
Прослеживаемость стандартных образцов должна быть подтверждена документально результатами их испытаний и действующими свидетельствами о поверке на рабочие эталоны, на которых осуществляется аттестация стандартных образцов. Обязательным приложением к свидетельству о поверке является перечень стандартных образцов, выпускаемых на рабочем эталоне, который прослеживается к ГЭТ 154.
Стандартные образцы предназначены для:
- градуировки, калибровки, поверки и испытаний средств измерений (термины и соответствующие определения установлены в РМГ 29 [3]);
- аттестации и контроля показателей точности методик (методов) измерений.
Основные метрологические и технические требования к стандартным образцам изложены в ГОСТ Р 8.776, порядок их разработки - в ГОСТ 8.315, порядок проведения испытаний - в [4], порядок утверждения - в [5].
Общие требования к компетентности предприятий - изготовителей стандартных образцов изложены в ГОСТ ISO Guide 34 и ГОСТ ИСО/МЭК 17025.
Выпуск стандартных образцов осуществляется в соответствии с техническими условиями [6] или техническими условиями, разработанными предприятием-изготовителем и согласованными с предприятием-держателем ГЭТ 154, а также технологическим регламентом предприятия-изготовителя.
Газовые смеси - стандартные образцы могут быть двухкомпонентными или многокомпонентными на основе оксида азота, диоксида азота, сероводорода, диоксида серы и аммиака (определяемые компоненты), при этом фоновым компонентом является азот, воздух, гелий или аргон.
4 Показатели точности
Требования к метрологическим характеристикам стандартных образцов 1-го и 2-го разрядов представлены в таблице 1.
Таблица 1
Требования к метрологическим характеристикам стандартных
образцов 1-го и 2-го разрядов
Диапазон значений объемной доли <1> определяемых компонентов, % Стандартные образцы 1-го разряда Стандартные образцы 2-го разряда
Допускаемое относительное отклонение +/- Д, не более, % Доверительные границы относительной погрешности <2> , %, при доверительной вероятности P = 0,95 Допускаемое относительное отклонение +/- Д, не более, % Доверительные границы относительной погрешности <2> , %, при доверительной вероятности P = 0,95
1·10-4 - 1·10-3 20 5 - 4 20 10 - 8
1·10-3 - 0,1 10 4 - 2,5 10 8 - 5
0,1 - 0,5 5 2,5 - 1,5 7 5 - 3
0,5 - 10 5 1,5 - 1 7 3 - 2
10 - 20 5 1 - 0,6 5 2 - 1,2
20 - 50 4 0,6 - 0,4 5 1,2 - 0,8
<1> При необходимости значения объемной доли определяемых компонентов пересчитывают в молярную долю или массовую концентрацию <*>. <2> Доверительные границы относительной погрешности при доверительной вероятности P = 0,95 соответствуют относительной расширенной неопределенности при коэффициенте охвата k = 2.
--------------------------------
<*> См. [7].
В соответствии с ГОСТ Р 8.776 запрещается изготавливать газовые смеси со взрывопожароопасными значениями содержания определяемых компонентов, с сочетанием компонентов, способных вступать друг с другом в химические реакции, с нестабильными компонентами.
5 Средства измерений, вспомогательные устройства, материалы
