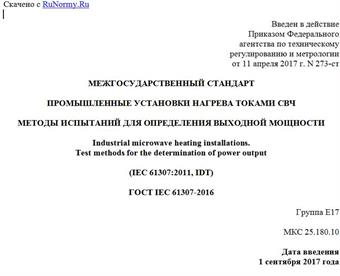

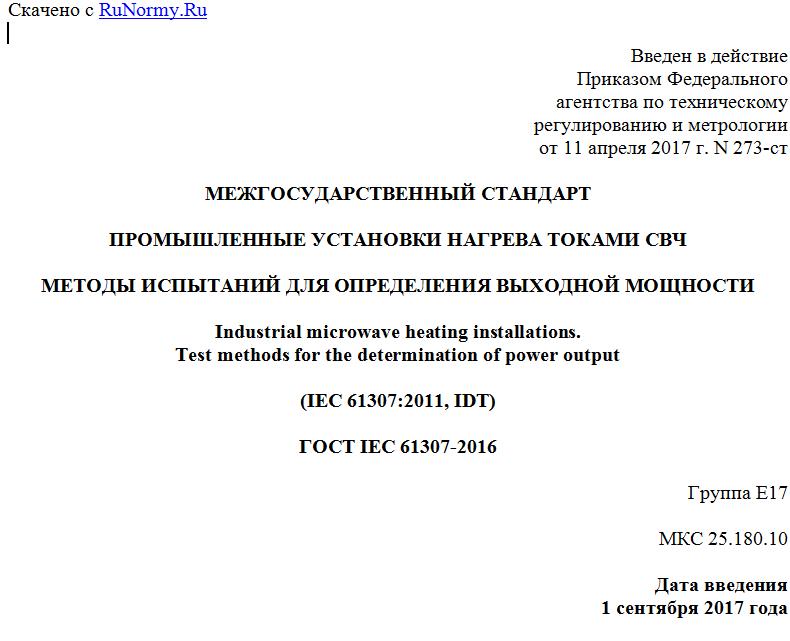

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 11 апреля 2017 г. N 273-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПРОМЫШЛЕННЫЕ УСТАНОВКИ НАГРЕВА ТОКАМИ СВЧ
МЕТОДЫ ИСПЫТАНИЙ ДЛЯ ОПРЕДЕЛЕНИЯ ВЫХОДНОЙ МОЩНОСТИ
Industrial microwave heating installations.
Test methods for the determination of power output
(IEC 61307:2011, IDT)
ГОСТ IEC 61307-2016
Группа Е17
МКС 25.180.10
Дата введения
1 сентября 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Открытым акционерным обществом "Всероссийский научно-исследовательский институт сертификации" (ОАО "ВНИИС") на основе собственного перевода на русский язык англоязычной версии международного стандарта, указанного в пункте 5
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 25 октября 2016 г. N 92-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TG Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 11 апреля 2017 г. N 273-ст межгосударственный стандарт ГОСТ IEC 61307-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 сентября 2017 г.
5 Настоящий стандарт идентичен международному стандарту IEC 61307:2011 "Установки СВЧ-нагрева промышленные. Методы испытаний для определения выходной мощности" ("Industrial microwave heating installations - Test methods for the determination of power output", IDT)
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий международный стандарт задает методы испытаний для определения доступной микроволновой выходной мощности и КПД (коэффициент полезного действия) частотного преобразования от потребления электроэнергии в промышленных установках нагрева токами сверхвысокой частоты (СВЧ).
Настоящий стандарт также задает методы испытаний для оценки ввода мощности токов СВЧ в рабочую загрузку только в установках нагрева токами СВЧ промышленного назначения.
Настоящий стандарт применяется к электронагревательному оборудованию и установкам, работающим в диапазоне сверхвысоких частот от 300 МГц до 300 ГГц.
Настоящий стандарт имеет отношение к промышленному оборудованию нагрева токами СВЧ при нормальной загрузке.
Настоящий стандарт не применяется к приборам бытового и аналогичного назначения (рассмотрены в IEC 60335-2-25), коммерческого использования (рассмотрены в IEC 60335-2-90) и лабораторного использования (рассмотрены в IEC 61010-2-010).
2 Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяют только указанное издание ссылочного документа, для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения).
IEC 60050-221:2:1990, International electrotechnical vocabulary; chapter 221: magnetic materials and components (Международный электротехнический словарь (IEC). Глава 22. Магнитные материалы и компоненты)
Изменение 1 (1993)
Изменение 2 (1999)
Изменение 3 (2007)
IEC 60050-841:2:2004, International Electrotechnical Vocabulary - Part 841: Industrial electroheat Международный электротехнический словарь (IEC). Часть 841. Промышленный электрический нагрев
IEC 60050-726:2:1982, International Electrotechnical Vocabulary. Part 726: Chapter 726: Transmission, lines and waveguides (Международный электротехнический словарь (IEC). Глава 726. Передающие линии и волноводы)
IEC 60519-6, Safety in electroheat installations - Part 6: Specifications for safety in industrial microwave heating equipment (Безопасность электронагревательных установок. Часть 6. Технические требования по безопасности промышленного сверхвысокочастотного нагревательного оборудования)
3 Термины и определения
В настоящем стандарте применяют следующие термины и определения IEC 60519-6:2003 и IEC 60050-841, а также следующие термины с соответствующими определениями:
3.1 колориметрический измеритель мощности (calorimetric power meter): Измеритель мощности, который использует подъем температуры среды в качестве средства измерения поглощенной энергии.
Примечание - Среда, обычно вода, является либо реагирующей средой для поглощения энергии, либо имеет теплоту, которая была передана в нее от элемента, абсорбирующего энергию.
[IEC 60050-726:1982, 726-21-10]
3.2 циркулятор (circulator): Пассивное устройство, имеющее три или больше плеч мостовой схемы, в которых энергия, подводимая к любому плечу, передается на следующее плечо в соответствии с заданной последовательностью.
Примечание - Типичные формы - сочлененные циркуляторы [IEC 60050-221:1990, 221-05-14] T-образного соединения [IEC 60050-726:1982, 726-17-12] или Y-образного соединения [IEC 60050-726:1982, 726-17-13].
[IEC 60050-221:1990, 221-05-11, измененный]
3.3 развязка (между генераторами) (cross coupling (between generators)): Появление нежелательной энергии токов СВЧ в генераторе СВЧ или выходном плече линии передачи генератора СВЧ в сборе, которое вызвано одним или несколькими другими генераторами СВЧ или генераторами СВЧ в сборе.
3.4 электрический КПД оборудования нагрева токами СВЧ (electrical efficiency of microwave heating equipment): Отношение между доступной выходной мощностью токов СВЧ и потреблением энергии в источнике энергоснабжения промышленной частоты или генераторе токов СВЧ в сборе на установочных параметрах мощности для нормальной работы.
3.5 вносимые потери (insertion loss): Потери в результате ввода схемы в систему передачи, отношение мощности, подведенной к той части системы, которая следует после схемы, до ввода этой схемы, к мощности, подведенной к той же самой части системы после ввода упомянутой схемы.
Примечание - Вносимые потери, как правило, выражаются в децибелах.
[IEC 60050-726:1982, 726-06-07]
3.6 изоляция (трехплечного циркулятора) (isolation (of a three-port circulator)): Обратное затухание между выходным плечом и входным плечом питающей линии при согласовании полных сопротивлений всех плеч.
Примечание 1 - Настоящую изоляцию не следует путать с обратными потерями, происходящими между смежными плечами.
Примечание 2 - Является специальный случай развязки циркулятора.
[IEC 60050-726:1982, 726-16-06]
3.7 средства доступа (means of access): Все детали конструкции оборудования нагрева токами СВЧ, которые могут быть открыты или сняты без использования инструмента, чтобы получить доступ внутрь микроволнового аппликатора или микроволнового резонатора.
3.8 микроволновый аппликатор (microwave applicator): Устройство, которое подводит энергию токов СВЧ к загрузке.
[IEC 60050-841:2004, 841-29-11]
3.9 микроволновый резонатор (microwave cavity): Пространство, окруженное внутренними металлическими стенками с дверью или отверстием для доступа и в котором размещается загрузка для нагрева токами СВЧ.
[IEC 60050-841:2004, 841-29-19]
3.10 оболочка стоками СВЧ (microwave enclosure): Устройство, которое предназначается ограничивать энергию токов СВЧ в определенной зоне.
Примечание - Примерами являются полость, уплотнения двери и волноводы.
3.11 генератор токов СВЧ (microwave generator): Источник, используемый для того, чтобы вырабатывать электромагнитную энергию в диапазоне частот от 300 МГц до 300 ГГц.
[IEC 60050-841:2004, 841-29-16]
Примечание - В контексте настоящего стандарта генератор токов СВЧ является только компонентом, где имеет место преобразование частоты. См. 3.2.
3.12 генератор токов СВЧ в сборе (microwave generator assembly): Часть оборудования нагрева токами СВЧ, включающая в себе аппаратуру, вырабатывающую высокочастотную энергию, и связанное с нею выходное плечо линии передачи.
Примечание 1 - Этот сборочный узел включает генератор токов СВЧ, источник электропитания этого генератора и его вспомогательные и управляющие цепи. Если используется циркулятор, то он также включается в сборку.
