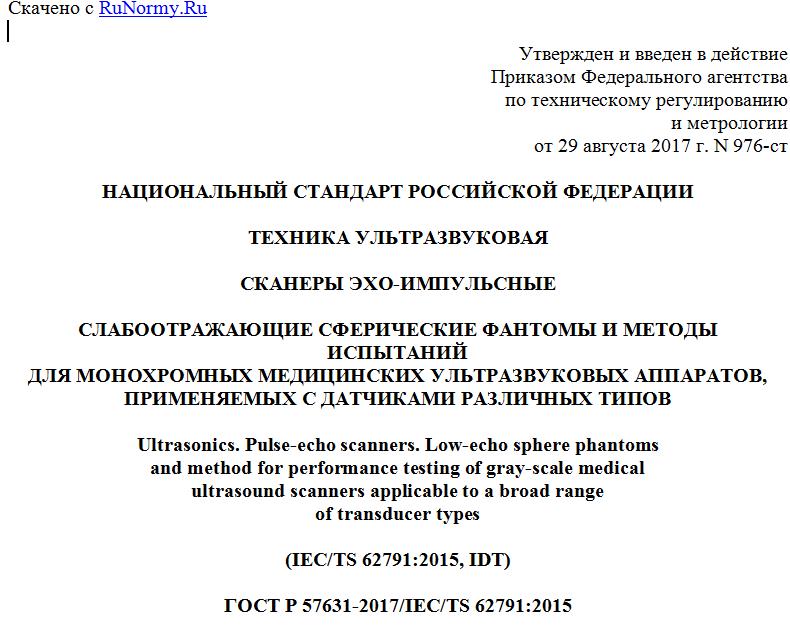

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 29 августа 2017 г. N 976-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТЕХНИКА УЛЬТРАЗВУКОВАЯ
СКАНЕРЫ ЭХО-ИМПУЛЬСНЫЕ
СЛАБООТРАЖАЮЩИЕ СФЕРИЧЕСКИЕ ФАНТОМЫ И МЕТОДЫ ИСПЫТАНИЙ
ДЛЯ МОНОХРОМНЫХ МЕДИЦИНСКИХ УЛЬТРАЗВУКОВЫХ АППАРАТОВ,
ПРИМЕНЯЕМЫХ С ДАТЧИКАМИ РАЗЛИЧНЫХ ТИПОВ
Ultrasonics. Pulse-echo scanners. Low-echo sphere phantoms
and method for performance testing of gray-scale medical
ultrasound scanners applicable to a broad range
of transducer types
(IEC/TS 62791:2015, IDT)
ГОСТ Р 57631-2017/IEC/TS 62791:2015
ОКС 11.040.55
Дата введения
1 июля 2018 года
Предисловие
1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "Научно-технический центр "МЕДИТЭКС" (ООО "НТЦ "МЕДИТЭКС") на основе собственного перевода на русский язык англоязычной версии документа, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 011 "Медицинские приборы, аппараты и оборудование"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 29 августа 2017 г. N 976-ст
4 Настоящий стандарт идентичен международному документу IEC/TS 62791:2015 "Техника ультразвуковая. Сканеры эхо-импульсные. Слабоотражающие сферические фантомы и методы испытаний для монохромных медицинских ультразвуковых аппаратов, применяемых с датчиками различных типов" (IEC/TS 62791:2015 "Ultrasonics - Pulse-echo scanners - Low-echo sphere phantoms and method for performance testing of gray-scale medical ultrasound scanners applicable to a broad range of transducer types", IDT).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
6 Международная электротехническая комиссия (МЭК) обращает внимание на тот факт, что соблюдение настоящего стандарта может подразумевать использование патентов США 5.574.212 и 8.887.552, касающихся "Автоматизированной системы и метода испытания ультразвуковых сканеров на разрешение" и "Ультразвуковых фантомов с криволинейной поверхностью", приведенных в 8.2 и 8.3, а также приложениях A и D соответственно.
МЭК не дает никаких комментариев относительно доказательства, действительности и области применения данных прав на патенты.
Владелец права на патент заверил МЭК в том, что он/она готовы обсуждать с заявителями по всему миру вопрос о выдаче лицензий на разумных и недискриминационных условиях. В связи с этим заявление обладателя патентных прав регистрируется в МЭК. Информацию по данному вопросу можно получить по следующему адресу:
Исследовательский фонд выпускников Университета штата Висконсин (Wisconsin Alumni Research Foundation),
Уолнат-стрит (Walnut Street) 614, 13 этаж,
Мэдисон (Madison), WI 53726,
США
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Настоящий стандарт обобщает требования к фантому с целью определения вероятности обнаружения по отношению к слабоотражающим (кистоподобным) объектам для любых типов эхо-импульсных датчиков, за исключением (возможно) 2D-датчиков со сферической поверхностью решетки. Ультразвуковые эхо-импульсные сканеры находят широкое применение в медицинской практике для получения изображений мягких тканей всего организма человека. С помощью большинства ультразвуковых эхо-импульсных сканеров получают изображения тканей в плоскости сканирования в режиме реального времени путем пропускания узкого импульсного ультразвукового луча через исследуемый срез ткани и выявления эхосигналов, генерируемых за счет отражения на границах ткани и рассеяния в тканях. Как правило, сканирование, формирующее кадр изображения, повторяется не менее 20 раз в секунду, что приводит к отображению изображения в режиме реального времени. Как правило, оси импульсных лучей лежат в плоскости сканирования.
Для работы в режиме передачи/приема с целью генерации/обнаружения ультразвуковых сигналов применяют различные типы датчиков. Линейные решетки, в которых оси всех лучей параллельны друг другу, что в результате приводит к формированию прямоугольного изображения, состоят из сотен параллельных преобразовательных элементов с подмножеством смежных элементов, производящих импульсы поочередно. Конвексные решетки схожи с линейными, но часть поверхности в результате расположения элементов имеет форму короткого прямого цилиндра с круглым сечением, при этом элементы решетки расположены параллельно оси цилиндра. Радиус кривизны цилиндра (и, следовательно, решетки) может иметь значения от 0,5 до 7 см. Конвексная решетка формирует секторное изображение, поскольку оси луча расходятся веером над плоскостью сканирования. Фазированная решетка имеет линейное расположение элементов, при котором все элементы действуют вместе, формируя импульс, а направление и фокус излучаемого импульса определены временными характеристиками возбуждения элементов. Фазированная решетка формирует секторное изображение. Другим типом секторного сканера является механический секторный сканер, в котором одноэлементный датчик или датчик с кольцевой решеткой во время импульсных эмиссий вращается вокруг неподвижной оси. Все описанные выше типы датчиков обычно работают в диапазоне частот от 2 до 15 МГц, к которому и применяется настоящий стандарт.
2-мерная (2D) решетка ограничивается рядом элементов датчика, распределенных на площади квадрата или сферического сегмента. Такая решетка принимает отраженные от трехмерного объема сигналы и может формировать изображения, соответствующие любой плоской поверхности, расположенной в этом объеме. В механических 3D-датчиках с конвексной решеткой (конвексная решетка 3D MD) конвексная решетка сканирует изображение при механическом вращении вокруг оси, лежащей в плоскости изображения или на продолжении этой плоскости. Механический 3D-датчик с линейной решеткой (линейная решетка 3D MD) аналогичен датчику с конвексной решеткой 3D MD, в котором радиус кривизны решетки бесконечен, а сама решетка или вращается вокруг оси, или поступательно перемещается перпендикулярно плоскости сканирования линейной решетки. Обзор существующих 3D- и 4D-систем приведен в 1.5 и 10.2.2 [1].
Одним из средств испытаний системы визуализации ультразвукового эхо-импульсного сканера является количественное определение степени отличия мелкого кистоподобного (слабоотражающего) объекта от окружающей мягкой ткани, т.е. степени отличия, при которой мелкий кистоподобный (слабоотражающий) объект может быть выявлен в окружающей мягкой ткани. Разумно предположить, что чем меньше слабоотражающая сфера, выявляемая в определенном положении, тем лучше разрешение сканера, т.е. тем лучше он очертит границы аномального объекта, например опухоли. В ультразвуковых эхо-импульсных сканерах выделяют три компонента пространственного разрешения:
- осевое разрешение (параллельно направлению распространения местного импульса);
- поперечное разрешение (перпендикулярно направлению распространения местного импульса и параллельно плоскости сканирования);
- разрешение по толщине (перпендикулярно направлению распространения местного импульса и плоскости сканирования).
Осевое разрешение обычно, но не всегда выше, чем поперечное разрешение и разрешение по толщине. Поэтому всем трем компонентам должно придаваться равное значение при оценке вероятности обнаружения. Сфера не имеет предпочтительной ориентации и поэтому является наилучшей формой для кистоподобного объекта по двум причинам. Во-первых, всем трем компонентам разрешения придается равный вес, вне зависимости от направления падения луча. Во-вторых, направление распространения падающего луча в случае использования конвексной и фазированной решеток будет существенно варьироваться в зависимости от того, где именно находится объект в отображаемом объеме.
Важно, чтобы фантом позволял провести количественную оценку вероятности обнаружения в пределах всего отображаемого диапазона глубин; таким образом, важно, чтобы слабоотражающие сферы имелись практически во всем окне сканирования. Фантом, ограниченный плоской поверхностью сканирования, приемлем для линейной решетки, фазированной решетки или плоской 2D-решетки, но не для остальных типов решетки. Каждый из фантомов, описанных в настоящем стандарте, содержит на всех глубинах распределенные по случайному закону слабоотражающие сферы равного диаметра [2], это также относится к фантомам, разработанным для испытаний конвексных (криволинейных) решеток.
Настоящий стандарт является прямым применением IEC/TS 62791, являющегося техническим описанием, подготовленным техническим комитетом МЭК 87 "Ультразвук".
Текст международного документа основан на следующих документах:
Проект TS Отчет о голосовании
87/554/DTS 87/570/RVC
Полную информацию о голосовании по утверждению международного документа можно найти в отчете о голосовании, который указан в приведенной выше таблице.
Редакция международного документа подготовлена в соответствии с Директивами ИСО/МЭК, часть 2.
Термины, выделенные жирным шрифтом, определены в разделе 3.
1 Область применения
Настоящий стандарт определяет термины и устанавливает методы количественной оценки качества формирования изображений ультразвуковыми сканерами B-режима, работающими в режиме реального времени. В данных сканерах используются датчики следующих типов (см. 7.6 и 10.7 [1]):
a) датчики с фазированными решетками;
b) датчики с линейными решетками;
c) датчики с конвексными решетками;
d) механические секторные датчики;
e) 3D-датчики, работающие в режиме формирования 2D-изображения (см. приложение K);
f) 3D-датчики, работающие в режиме формирования 3D-изображения для ограниченного числа наборов реконструированных 2D-изображений (см. приложение K).
Методика испытания применима к датчикам, работающим в диапазоне частот от 2 до 15 МГц.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на стандарты и другие нормативные документы, которые необходимо учитывать при его использовании. Для датированных ссылок применяют только указанные издания. Для недатированных ссылок применяют самые последние издания (включая любые изменения и поправки).
IEC 60050-802, International Electrotechnical Vocabulary - Part 802: Ultrasonics (Международный электротехнический словарь. Часть 802. Ультразвук) (доступен на http://www.electropedia.org/)
IEC 61391-1 <1>, Ultrasonics - Pulse-echo scanners - Part 1: Techniques for calibrating spatial measurement systems and measurement of system point-spread function response (Ультразвуковая техника. Сканеры, работающие по принципу отраженных импульсов. Часть 1. Методы калибрования пространственных измерительных систем и измерения характеристики функции рассеяния точки системы)
