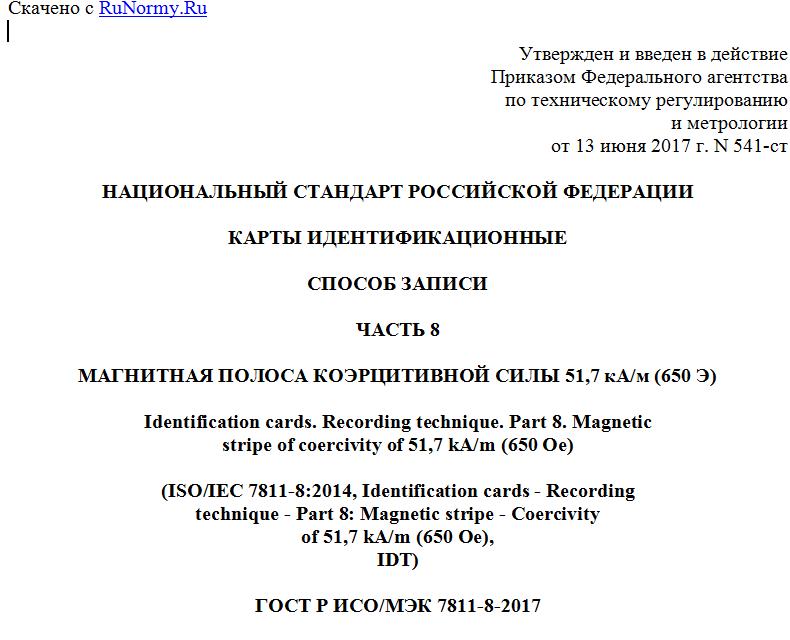

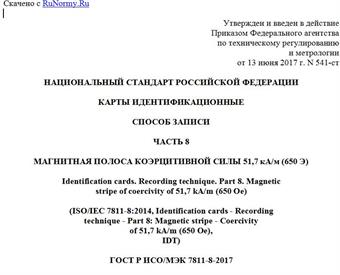

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 13 июня 2017 г. N 541-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КАРТЫ ИДЕНТИФИКАЦИОННЫЕ
СПОСОБ ЗАПИСИ
ЧАСТЬ 8
МАГНИТНАЯ ПОЛОСА КОЭРЦИТИВНОЙ СИЛЫ 51,7 кА/м (650 Э)
Identification cards. Recording technique. Part 8. Magnetic
stripe of coercivity of 51,7 kA/m (650 Oe)
(ISO/IEC 7811-8:2014, Identification cards - Recording
technique - Part 8: Magnetic stripe - Coercivity
of 51,7 kA/m (650 Oe),
IDT)
ГОСТ Р ИСО/МЭК 7811-8-2017
Группа Э46
ОКС 35.240.15
ОКП 40 8470
Дата введения
1 декабря 2018 года
Предисловие
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ) и Обществом с ограниченной ответственностью "Информационно-аналитический вычислительный центр" (ООО ИАВЦ) на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 22 "Информационные технологии"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 13 июня 2017 г. N 541-ст
4 Настоящий стандарт идентичен международному стандарту ИСО/МЭК 7811-8:2014 "Идентификационные карты. Способ записи. Часть 8. Магнитная полоса. Коэрцитивная сила 51,7 кА/м (650 Э)" (ISO/IEC 7811-8:2014 "Identification cards - Recording technique - Part 8: Magnetic stripe - Coercivity of 51,7 kA/m (650 Oe)", IDT).
ИСО/МЭК 7811-8:2014 разработан подкомитетом ПК 17 "Идентификационные карты и устройства идентификации личности" Совместного технического комитета по стандартизации СТК 1 "Информационные технологии" Международной организации по стандартизации (ИСО) и Международной электротехнической комиссии (МЭК).
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВЗАМЕН ГОСТ Р ИСО/МЭК 7811-8-2011
6 Некоторые положения международного стандарта, указанного в пункте 4, могут являться объектом патентных прав. ИСО и МЭК не несут ответственности за идентификацию подобных патентных прав
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Настоящий стандарт аналогичен ИСО/МЭК 7811-2, за исключением того, что более высокая коэрцитивная сила, на которую рассчитан данный стандарт, требует повышенной энергии для кодирования данных. Пользователю ИСО/МЭК 7811-8 рекомендуется просмотреть весь стандарт для поиска изменений и дополнений. Основные отличия от ИСО/МЭК 7811-2 перечислены ниже.
В отношении коэрцитивной силы материал магнитной полосы по настоящему стандарту занимает промежуточное положение между ИСО/МЭК 7811-2 (23,9 кА/м, 300 Э) и ИСО/МЭК 7811-6 (не менее 199 кА/м, 2500 Э).
Основное применение для 51,7 кА/м (650 Э) - системы пропуска в номера отелей, широко распространенные во всем мире.
В отношении значений в таблице 1 настоящий стандарт устанавливает другие значения для Imin (6,5 FR) и Imax (8 FR).
Метод кодирования, требования к кодированию и обнаружению ошибок в настоящем стандарте не установлены.
По возможности в ИСО/МЭК 7811-2, ИСО/МЭК 7811-6 и настоящем стандарте применены одни и те же определения, критерии и методы испытаний.
Примечания в настоящем стандарте приведены только с целью дать дополнительную информацию, способствующую его пониманию или использованию, и не содержат положений или требований, которые необходимо соблюдать для заявлений о соответствии настоящему стандарту.
1. Область применения
Стандарты серии ИСО/МЭК 7811 устанавливают требования к характеристикам идентификационных карт (далее - карты), как определено в разделе 4, и использованию таких карт для целей обмена информацией.
Настоящий стандарт устанавливает требования к магнитной полосе коэрцитивной силы 51,7 кА/м (650 Э) (включая любые защитные покрытия), расположенной на карте. Метод кодирования и кодированные наборы символов не определены, однако могут быть использованы соответствующие требования ИСО/МЭК 7811-2. Стандарт учитывает как человеческий, так и машинный аспекты применения карт и устанавливает минимальные требования.
Коэрцитивная сила влияет на многие величины из установленных в настоящем стандарте. Она имеет номинальное значение 51,7 кА/м (650 Э), но требования к ней стандарт не устанавливает. Воздействие магнитного поля на карту может уничтожить записанные данные.
Стандарты серии ИСО/МЭК 7811 устанавливают критерии, в соответствии с которыми карты должны функционировать. Стандарты не учитывают степень использования карты до проведения испытаний, если оно имело место. В отношении несоответствия карт установленным критериям решения принимают договаривающиеся стороны на основе консенсуса.
Методы испытаний для контроля соответствия карт требованиям настоящего стандарта установлены в ИСО/МЭК 10373-2.
2. Соответствие
Необходимым условием соответствия карты настоящему стандарту является ее соответствие требованиям ИСО/МЭК 7810. Карта соответствует настоящему стандарту, если она удовлетворяет всем его требованиям. Подразумеваемые значения применяют, если не указаны другие значения.
3. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты. Для датированных ссылок следует использовать только указанное издание, для недатированных ссылок следует использовать последнее издание указанного документа, включая все поправки.
ISO 4287 Geometrical Product Specifications (GPS) - Surface texture: Profile method - Terms, definitions and surface texture parameters (Геометрические характеристики изделий (GPS). Структура поверхности. Профильный метод. Термины, определения и параметры структуры)
ISO/IEC 7810 Identification cards - Physical characteristics (Идентификационные карты. Физические характеристики)
ISO/IEC 10373-1 Identification cards - Test methods - Part 1: General characteristics (Идентификационные карты. Методы испытаний. Часть 1. Общие характеристики)
ISO/IEC 10373-2 Identification cards - Test methods - Part 2: Cards with magnetic stripes (Идентификационные карты. Методы испытаний. Часть 2. Карты с магнитной полосой)
4. Термины и определения
В настоящем стандарте применены термины и определения по ИСО/МЭК 7810, а также следующие термины с соответствующими определениями.
4.1 первичный эталон (primary standard): Набор эталонных карт, созданных в Федеральном физико-техническом институте Германии (PTB) и находящихся в ведении PTB, Q-card и секретариата рабочей группы N 1 (WG1), которые представляют значения эталонной амплитуды сигнала UR и эталонного тока IR и обозначены RM7811-2.
4.2 вторичный эталон (secondary standard): Эталонная карта, обозначаемая RM7811-2, которая имеет связь с первичным эталоном, установленная в сертификате, предоставляемом с каждой картой.
Примечание - Вторичные эталоны можно заказать в Q-card, 301 Reagan Street, Sunbury, PA 17801, USA. Данный источник поставки вторичных эталонов будет действовать, по крайней мере, до 2018 г.
4.3 неиспользованная некодированная карта (unused un-encoded card): Карта, обладающая всеми компонентами, соответствующими ее назначению, которую не подвергали какой-либо персонализации или испытанию и хранили в стерильных условиях при температуре окружающей среды от 5 °C до 30 °C и относительной влажности воздуха от 10% до 90%, не подвергая воздействиям дневного света продолжительностью более 48 ч и теплового удара.
4.4 неиспользованная кодированная карта (unused encoded card): Карта, соответствующая определению, приведенному в 4.3, которую подвергли лишь кодированию всеми данными, необходимыми для ее использования по назначению (например, магнитному кодированию, тиснению, электронному кодированию).
4.5 возвращенная карта (returned card): Карта, соответствующая определению, приведенному в 4.4, после того, как была передана ее держателю и возвращена для испытаний.
4.6 переход потока (flux transition): Участок с наибольшей интенсивностью изменения (с расстоянием) намагниченности.
4.7 эталонный ток IR (reference current): Минимальная амплитуда тока записи при заданных условиях испытаний, которая обусловливает на эталонной карте амплитуду сигнала эхосчитывания, равную 80% эталонной амплитуды сигнала UR при плотности записи 8 переходов потока на миллиметр (п.п./мм), как показано на рисунке 6.
4.8 эталонный уровень потока FR (reference flux level): Уровень магнитного потока в испытательной головке, который соответствует эталонному току IR.
4.9 токи записи при испытаниях (test recording currents): Два тока записи, рассчитанные на коэрцитивную силу 51,7 кА/м (650 Э), определяемые следующим образом:
Imin - ток записи, соответствующий потоку 6,5 FR;
Imax - ток записи, соответствующий потоку 8,0 FR.
4.10 единичная амплитуда сигнала Ui (individual signal amplitude): Базопиковая амплитуда одиночного сигнала напряжения эхосчитывания.
4.11 средняя амплитуда сигнала UA (avarage signal amplitude): Сумма абсолютных значений амплитуды каждого сигнального пика Ui, деленная на число сигнальных пиков n на данной дорожке по всей длине магнитной полосы.
