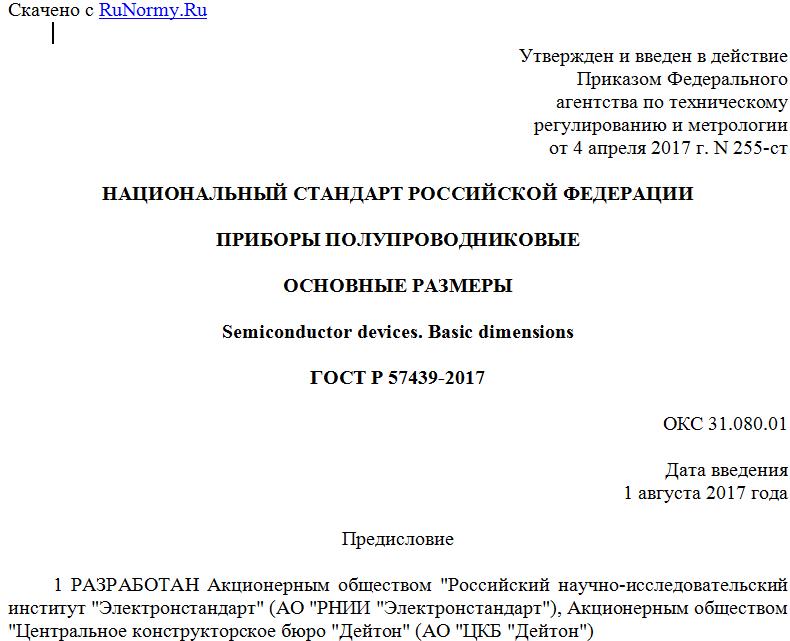

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 4 апреля 2017 г. N 255-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ПРИБОРЫ ПОЛУПРОВОДНИКОВЫЕ
ОСНОВНЫЕ РАЗМЕРЫ
Semiconductor devices. Basic dimensions
ГОСТ Р 57439-2017
ОКС 31.080.01
Дата введения
1 августа 2017 года
Предисловие
1 РАЗРАБОТАН Акционерным обществом "Российский научно-исследовательский институт "Электронстандарт" (АО "РНИИ "Электронстандарт"), Акционерным обществом "Центральное конструкторское бюро "Дейтон" (АО "ЦКБ "Дейтон")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 303 "Электронная компонентная база, материалы и оборудование"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 4 апреля 2017 г. N 255-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт распространяется на приборы полупроводниковые (далее - ПП) в корпусах и устанавливает их основные габаритные, установочные и присоединительные размеры.
Стандарт не распространяется на селеновые приборы, термисторы, варисторы, выпрямительные столбы и блоки, оптоэлектронные приборы, модули полупроводниковые.
Настоящий стандарт предназначен для применения предприятиями, организациями и другими субъектами научной и хозяйственной деятельности независимо от форм собственности и подчинения, а также федеральными органами исполнительной власти Российской Федерации, участвующими в разработке, производстве, эксплуатации ПП в соответствии с действующим законодательством.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 15133 Приборы полупроводниковые. Термины и определения
ГОСТ Р 50044 Изделия электронной техники для поверхностного монтажа радиоэлектронной аппаратуры. Требования к конструктивной совместимости
ГОСТ Р 54844 Микросхемы интегральные. Основные размеры
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 15133, а также следующие термины с соответствующими определениями:
3.1.1 тело корпуса: Часть корпуса ПП без выводов.
3.1.2 позиция вывода: Одно из нескольких мест расположения выводов на выходе из тела корпуса, обозначаемое порядковым номером.
3.1.3 окружность расположения позиций выводов: Геометрическое место равноотстоящих друг от друга позиций выводов, расположенных по окружности.
3.1.4 шаг позиций выводов: Расстояние между номинальным положением осей (плоскостей симметрии) позиций выводов.
3.1.5 установочная плоскость: Плоскость соприкосновения корпуса с поверхностью, предназначенной для монтажа ПП.
3.1.6 свес корпуса: Расстояние от края тела корпуса до номинального положения оси крайнего вывода.
3.1.7 плоскость основания: Плоскость, проходящая через нижнюю точку тела корпуса параллельно установочной плоскости без учета элементов, обеспечивающих зазор.
3.1.8 ключ: Конструктивная особенность, определяющая позицию вывода N 1.
3.1.9 наконечник: Часть вывода, имеющая сквозные отверстия, предназначенные для присоединения монтажных проводов, или выступающая часть корпуса ПП для присоединения проволочного вывода.
3.1.10 лепесток: Отпрессованная часть вывода.
3.1.11 установочный ключ: Конструктивный элемент в виде выступа, паза, скоса, дополнительной детали или асимметричности частей конструкции, обеспечивающий однозначную ориентацию ПП при установке на плату.
3.1.12 фланец: Деталь корпуса, имеющая сквозные отверстия, предназначенные для монтажа ПП на плату.
4. Обозначения
4.1 В настоящем стандарте применены следующие обозначения:
A - расстояние от установочной плоскости до верхней точки корпуса;
A1 - расстояние между установочной плоскостью и плоскостью основания корпуса;
A2 - расстояние от плоскости основания до верхней точки корпуса;
A3 - высота тела корпуса без учета технологических выступов на его поверхности;
- диаметр окружности расположения осей позиций выводов;
B, B1, B2 - ширина выводных площадок;
b, b2, b3 - ширина частей выводов, пригодных для монтажа;
b1 - ширина части вывода, непригодной для монтажа;
, - диаметры частей выводов, пригодных для монтажа;
- диаметр окружности, описанной вокруг прямоугольного поперечного сечения вывода;
- диаметр части вывода, непригодной для монтажа;
c - толщина плоского вывода;
D, D1 - длины ПП без учета выводов;
, , , - диаметры частей тела корпуса;
d - расстояние от плоскости основания корпуса до оси вывода в месте выхода из корпуса;
d1, d2 - расстояния между номинальными расположениями оси выводной площадки и оси поверхности корпуса, на которой расположена выводная площадка;
E - ширина ПП без учета выводов или размер шестигранника под ключ;
E1 - ширина ПП без учета выводов и элемента, отводящего тепло (фланца);
e, e1 - шаги позиций выводов;
e2 - расстояние между рядами выводов;
F - толщина фланца корпуса (зона фланца корпуса) или элемента, отводящего тепло;
f, f1 - размеры частей тела корпуса;
G - длина корпуса ПП без учета наконечника или болта и выводов;
G1 - длина корпуса ПП с наконечником без учета выводов;
G2 - длина корпуса ПП с учетом наконечника с выводом;
, - зоны, включающие в себя действительный размер корпуса без учета выводов вместе с отклонениями в конфигурации корпуса, а также неконтролируемую и непригодную для монтажа длину вывода;
HD - общая длина ПП с учетом выводов;
HE - общая ширина ПП с учетом выводов;
h - высота или глубина установочного ключа;
J, J1 - установочные или монтажные высоты;
j - ширина установочного ключа;
K - ширина выступа;
k - длина установочного ключа или катет фаски;
L, L1, L2 - длины выводных площадок;
LA - длина проекции формованного вывода на установочной плоскости;
LE, Lp - длины выводов, пригодные для монтажа;
La - длина вывода, в пределах которой проводят контроль позиционных допусков расположения выводов;
l, l2 - длины выводов;
l1 - неконтролируемая и непригодная для монтажа длина вывода;
, - диаметры наконечников;
M, M1 - размеры наконечников (лепестков);
m - ширина паза;
m1 - глубина паза;
N - общая длина монтажного болта;
N1 - длина монтажного болта без резьбы;
n1, n2 - расстояния между выводами;
P, P1 - расстояния от установочных плоскостей до центра отверстия в наконечнике (лепестке) вывода;
- диаметр монтажного отверстия;
Q - расстояние от установочной плоскости до нижней поверхности выводов в месте их выхода из корпуса;
Q1 - расстояние от верхней поверхности корпуса до верхней поверхности выводов в месте их выхода из корпуса;
q, q2 - расстояния между центрами двух монтажных отверстий;
q1 - расстояние от плоскости, проходящей через центр монтажного отверстия параллельно плоскости основания, до верхней точки корпуса;
R, R1 - радиусы фланца;
R2 - радиус формовки вывода;
S, S1, S2 - расстояния между линией, проходящей через проекции центров монтажных отверстий на плоскость основания, и точкой пересечения оси вывода с плоскостью основания;
