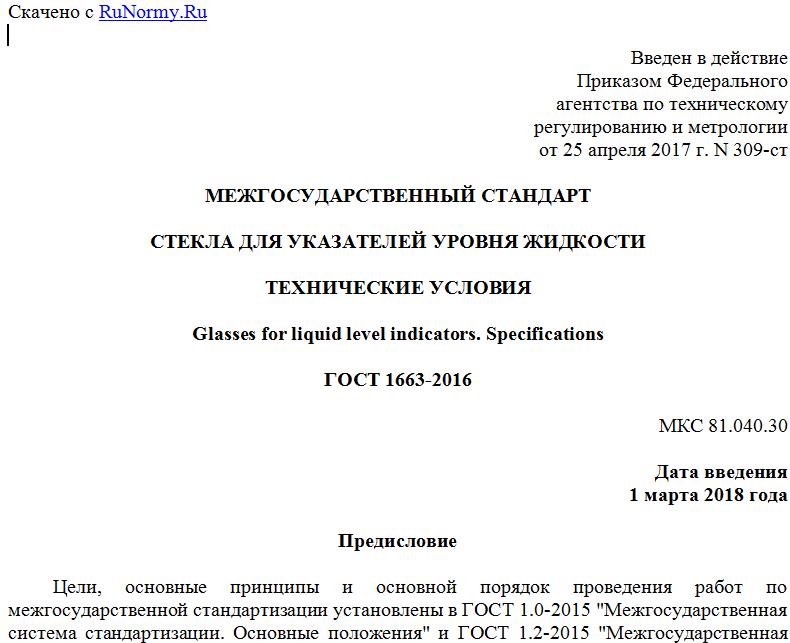

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 25 апреля 2017 г. N 309-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СТЕКЛА ДЛЯ УКАЗАТЕЛЕЙ УРОВНЯ ЖИДКОСТИ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Glasses for liquid level indicators. Specifications
ГОСТ 1663-2016
МКС 81.040.30
Дата введения
1 марта 2018 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Открытым акционерным обществом "Институт стекла", Техническим комитетом по стандартизации ТК 41 "Стекло"
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 31 августа 2016 г. N 90-П)
За принятие проголосовали
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 25 апреля 2017 г. N 309-ст межгосударственный стандарт ГОСТ 1663-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 марта 2018 г.
5 ВЗАМЕН ГОСТ 1663-81
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на плоские закаленные стекла, применяемые для указателей уровня жидкости в паровых котлах и сосудах, содержащих нефтехимические продукты.
Настоящий стандарт допускается применять при проведении сертификационных испытаний и для целей оценки соответствия.
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:
ГОСТ 12.0.004-90 Система стандартов безопасности труда. Организация обучения безопасности труда. Общие положения
ГОСТ 12.1.004-91 Система стандартов безопасности труда. Пожарная безопасность. Общие положения
ГОСТ 12.3.009-76 Система стандартов безопасности труда. Работы погрузочно-разгрузочные. Общие требования безопасности
ГОСТ 12.4.011-89 Система стандартов безопасности труда. Средства защиты работающих. Общие требования и классификация
ГОСТ 166-89 Штангенциркули. Технические условия
ГОСТ 427-75 Линейки измерительные металлические. Технические условия
ГОСТ 2991-85 Ящики дощатые неразборные для грузов массой до 500 кг. Общие технические условия
ГОСТ 3282-74 Проволока стальная низкоуглеродистая общего назначения. Технические условия
ГОСТ 3519-91 Материалы оптические. Методы определения двулучепреломления
ГОСТ 3560-73 Лента стальная упаковочная. Технические условия
ГОСТ 5244-79 Стружка древесная. Технические условия
ГОСТ 8273-75 Бумага оберточная. Технические условия
ГОСТ 9557-87 Поддон плоский деревянный размером 800 x 1200 мм. Технические условия
ГОСТ 10134.1-82 Стекло неорганическое и стеклокристаллические материалы. Методы определения водостойкости при 98 °C
ГОСТ 10905-86 Плиты поверочные и разметочные. Технические условия
ГОСТ 13752-86 Слюда обрезная мусковит для водомерных колонок котлов высокого давления. Технические условия
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 15846-2002 Продукция, отправляемая в районы Крайнего Севера и приравненные к ним местности. Упаковка, маркировка, транспортирование и хранение
ГОСТ 20435-75 Контейнер универсальный металлический закрытый номинальной массой брутто 3,0 т. Технические условия
ГОСТ 24597-81 Пакеты тарно-штучных грузов. Основные параметры и размеры
ГОСТ 25535-2013 Стекло и изделия из него. Метод определения термостойкости
ГОСТ 25706-83 Лупы. Типы, основные параметры. Общие технические требования
ГОСТ 26302-93 Стекло. Методы определения коэффициентов направленного пропускания и отражения света
ГОСТ 32361-2013 Стекло и изделия из него. Пороки. Термины и определения
ГОСТ 32530-2013 Стекло и изделия из него. Маркировка, упаковка, транспортирование и хранение
ГОСТ 32539-2013 Стекло и изделия из него. Термины и определения
ГОСТ 33004-2014 Стекло и изделия из него. Характеристики. Термины и определения
ГОСТ EN 410-2014 Стекло и изделия из него. Методы определения оптических характеристик. Определение световых и солнечных характеристик
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены термины по ГОСТ 32539, ГОСТ 32361, ГОСТ 33004, а также следующие термины с соответствующими определениями:
3.1 стекло для указателя уровня жидкости: Плоское закаленное стекло, изготовленное из термостойкого стекла и имеющее определенную форму.
3.2 термостойкое стекло: Стекло специального состава, имеющее небольшой температурный коэффициент линейного расширения и обладающее повышенной химической стойкостью.
Примечание - Примерами термостойкого стекла могут быть боросиликатные стекла, кварцевые стекла и т.д.
3.3 смотровая поверхность: Поверхность стекла, обращенная к наблюдателю.
3.4 отклонение от параллельности: Разность наибольшего и наименьшего расстояний между плоскостями в пределах нормируемого участка.
4 Классификация, основные параметры и размеры
4.1 Стекла для указателей уровня жидкости (далее - стекла) изготавливают в соответствии с требованиями настоящего стандарта по конструкторской и технологической документации, утвержденной в установленном порядке.
4.2 Стекла подразделяют на два вида: рифленые и гладкие.
4.3 Рифленые стекла имеют гладкую смотровую поверхность, призматические риски на противоположной ей поверхности и предназначены для работы в паровых котлах при давлении до 3,5 МПа (35 кгс/см2) включительно.
4.4 Гладкие стекла имеют гладкие смотровую и противоположную ей поверхности и предназначены для работы:
- в паровых котлах без слюдяной прокладки при давлении до 3,5 МПа (35 кгс/см2) включительно;
- в паровых котлах при давлении от 3,5 до 12 МПа (от 35 до 120 кгс/см2) включительно со слюдяной прокладкой по ГОСТ 13752, предохраняющей стекла от непосредственного воздействия воды и пара;
- в сосудах, содержащих нефтехимические продукты без слюдяной прокладки, при давлении до 16 МПа (160 кгс/см2) включительно и температуре до 100 °C.
4.5 Виды стекол приведены на рисунках 1 и 2.
--------------------------------
<*> Размер является справочным
L - длина стекла; B - ширина стекла, R - радиус скругления;
S - толщина стекла, b - расстояние между рисками,
a - расстояние от кромки до краевой риски
Рисунок 1 - Стекло рифленое
L - длина стекла; B - ширина стекла;
R - радиус скругления; S - толщина стекла
