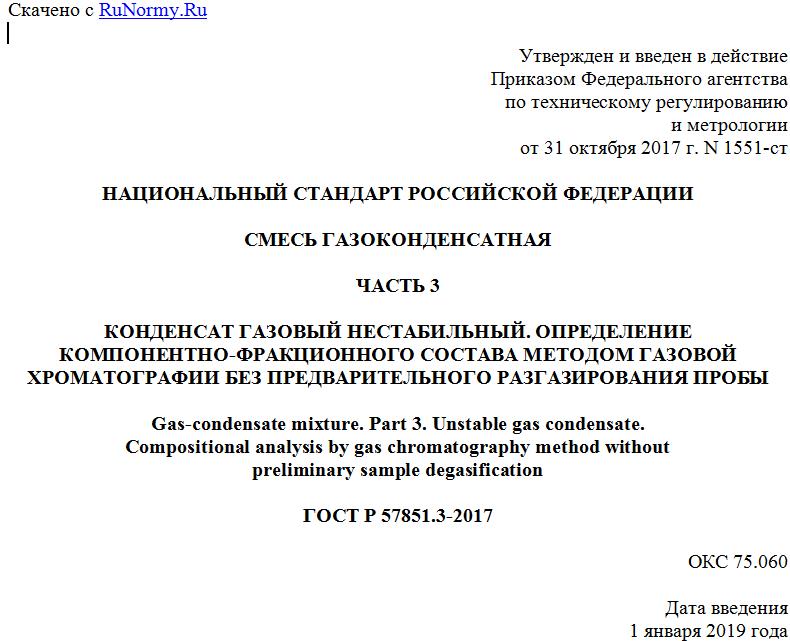

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 31 октября 2017 г. N 1551-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СМЕСЬ ГАЗОКОНДЕНСАТНАЯ
ЧАСТЬ 3
КОНДЕНСАТ ГАЗОВЫЙ НЕСТАБИЛЬНЫЙ. ОПРЕДЕЛЕНИЕ
КОМПОНЕНТНО-ФРАКЦИОННОГО СОСТАВА МЕТОДОМ ГАЗОВОЙ
ХРОМАТОГРАФИИ БЕЗ ПРЕДВАРИТЕЛЬНОГО РАЗГАЗИРОВАНИЯ ПРОБЫ
Gas-condensate mixture. Part 3. Unstable gas condensate.
Compositional analysis by gas chromatography method without
preliminary sample degasification
ГОСТ Р 57851.3-2017
ОКС 75.060
Дата введения
1 января 2019 года
Предисловие
1 РАЗРАБОТАН Обществом с ограниченной ответственностью "Научно-исследовательский проектный институт нефти и газа "Петон" (ООО "НИПИ НГ "Петон")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 52 "Природный и сжиженные газы"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 31 октября 2017 г. N 1551-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Комплекс национальных стандартов под общим наименованием "Газоконденсатная смесь" состоит из следующих частей:
- Часть 1. Газ сепарации. Определение компонентного состава методом газовой хроматографии;
- Часть 2. Конденсат газовый нестабильный. Определение компонентно-фракционного состава методом газовой хроматографии с предварительным разгазированием пробы;
- Часть 3. Конденсат газовый нестабильный. Определение компонентно-фракционного состава методом газовой хроматографии без предварительного разгазирования пробы;
- Часть 4. Расчет компонентно-фракционного состава.
Комплекс стандартов устанавливает определение компонентно-фракционного состава газа сепарации и нестабильного газового конденсата методом газовой хроматографии с дальнейшим вычислением на основе полученных данных компонентно-фракционного состава газоконденсатной смеси.
ГОСТ Р 57851.1 устанавливает определение молярной доли неуглеводородных компонентов (водорода, кислорода, гелия, азота, диоксида углерода), индивидуальных углеводородов C1 - н-C5 фракций углеводородов C6 - C10 (или фракции C6+высшие), серосодержащих соединений (сероводорода, карбонилсульфида, дисульфида углерода, индивидуальных меркаптанов C1 - C4, сульфидов, производных тиофена), метанола в газе сепарации методом газовой хроматографии.
ГОСТ Р 57851.2 устанавливает измерения молярной и массовой долей неуглеводородных компонентов (азота, диоксида углерода), индивидуальных углеводородов C1 - н-C5, фракций углеводородов от C6 до C44 (или до C12+высшие), серосодержащих соединений (сероводорода, карбонилсульфида, дисульфида углерода, индивидуальных меркаптанов C1 - C4, сульфидов, производных тиофена), метанола в пробе нестабильного газового конденсата методом газовой хроматографии с предварительным разгазированием пробы.
ГОСТ Р 57851.3 устанавливает измерения молярной и массовой долей неуглеводородных компонентов (азота, диоксида углерода), индивидуальных углеводородов C1 - н-C5, фракций углеводородов от C6 до C44 (или до C12+высшие), серосодержащих соединений (сероводорода, карбонилсульфида, дисульфида углерода, индивидуальных меркаптанов C1 - C4, сульфидов, производных тиофена), метанола в пробе нестабильного газового конденсата прямым вводом пробы в хроматограф (без предварительного разгазирования).
Методика измерений молярной (массовой) доли индивидуальных компонентов и фракций нестабильного газового конденсата методом газовой хроматографии без предварительного разгазирования пробы, изложенная в настоящем стандарте, аттестована в ФГУП "ВНИИМ им. Д.И. Менделеева", свидетельство об аттестации N 768/242-(01.00250)-2016 от 19.07.2016 г.
ГОСТ Р 57851.4 устанавливает метод вычисления компонентно-фракционного состава газоконденсатной смеси на основе результатов экспериментального определения компонентно-фракционного состава газа сепарации и нестабильного газового конденсата.
1. Область применения
1.1 Настоящий стандарт устанавливает определение молярной и массовой долей неуглеводородных компонентов (азота, диоксида углерода), индивидуальных углеводородов от C1 до н-C5, фракций углеводородов от C6 до C44 (или до C12+высшие), метанола, серосодержащих соединений (сероводорода, карбонилсульфида, дисульфида углерода, индивидуальных меркаптанов C1 - C4, сульфидов, производных тиофена) в пробе нестабильного газового конденсата методом газовой хроматографии в диапазонах, приведенных в таблице 1.
Таблица 1
Диапазон измерений молярной и массовой долей компонентов
и фракций в анализируемой пробе нестабильного
газового конденсата
В процентах
Наименование компонента, фракции <*> Диапазон значений молярной доли компонента, фракции x Диапазон значений массовой доли компонента, фракции w
Метан 0,010 - 25,0 0,010 - 7,50
Этан, пропан 0,010 - 20,0
Изобутан, н-бутан <**> 0,010 - 15,0 0,010 - 15,0
Изопентан, н-пентан 0,010 - 10,0
Неопентан 0,005 - 1,00 0,005 - 1,00
Углеводороды C6 1,0 - 10,0 0,10 - 20,0
Углеводороды C7, C8 1,0 - 15,0
Углеводороды C9 0,010 - 10,0 0,010 - 15,0
Углеводороды C10 0,010 - 25,0
Углеводороды C11, C12 0,010 - 5,0 0,010 - 10,0
Углеводороды C13, C14 0,010 - 2,50 0,010 - 5,0
Углеводороды C15 0,010 - 1,00 0,010 - 2,50
Углеводороды C16, C17 0,010 - 0,50
Углеводороды C18, C19, C20 0,010 - 0,10 0,010 - 2,00
Углеводороды C21, C22 0,010 - 1,50
Углеводороды C23, C24 0,010 - 1,00
Углеводороды C25, C26, C27 0,010 - 0,50
Углеводороды от C28 до C44 0,010 - 0,10
Углеводороды C12+высшие 0,010 - 10,0 0,010 - 40,0
Диоксид углерода 0,010 - 10,0 0,010 - 5,0
Азот 0,010 - 1,0 0,010 - 2,5
Метанол 0,010 - 1,5 0,010 - 1,00
Сероводород 0,005 - 50,0 0,005 - 30,0
Карбонилсульфид <***> 0,010 - 1,00 0,010 - 1,00
Дисульфид углерода 0,010 - 0,10 0,010 - 0,10
Метилмеркаптан 0,010 - 0,25 0,010 - 0,25
Этилмеркаптан 0,010 - 0,15 0,010 - 1,00
Диметилсульфид 0,010 - 0,10 0,010 - 0,25
Изопропилмеркаптан, н-пропилмеркаптан, 1-метил-1-пропилмеркаптан 0,010 - 0,10 0,010 - 1,00
Метилэтилсульфид, 2-метил-1-пропилмеркаптан, 2-бетил-2-пропилмеркаптан, н-бутилмеркаптан, диэтилсульфид, тетрагидротиофен, диэтилдисульфид 0,010 - 0,10 0,010 - 0,50
Диметилдисульфид 0,010 - 1,50 0,010 - 1,50
<*> Фракции углеводородов Cn, где n - число атомов углерода в молекуле входящего во фракцию н-алкана. <**> По настоящему стандарту можно определять содержание углеводородов в более широком диапазоне значений молярной (массовой) доли: - н-бутан, углеводороды C9 - до 20% (40%); - изопентан, н-пентан, углеводороды C12+высшие - до 15% (40%); - углеводороды C6 - до 25% (40%); - углеводороды C7, C8 - до 30% (40%). <***> Допускается определять по настоящему стандарту серосодержащие соединения, не перечисленные в настоящей таблице, но присутствующие в пробе НГК, в диапазоне значений молярной (массовой) доли от 0,010 до 1,50% и приписывать соответствующую расширенную неопределенность при соблюдении следующих условий: - определяемый серосодержащий компонент присутствует в стандартном образце; - метрологические характеристики стандартного образца соответствуют требованиям, установленным в таблице А.1 (приложение А); - соблюдаются требования к показателям точности при проведении градуировки хроматографа и при выполнении измерений молярной (массовой) доли серосодержащего компонента пробы НГК.
1.2 Метод применяют для определения компонентно-фракционного состава проб нестабильного газового конденсата в одну стадию без их предварительного разгазирования прямым вводом пробы в хроматограф под давлением.
1.3 Метод используют в аналитических (испытательных) лабораториях и узлах измерений количества нестабильного газового конденсата предприятий и организаций по добыче и переработке сырья газоконденсатных и нефтегазоконденсатных месторождений, контролирующих физико-химические свойства нестабильного газового конденсата для целей учета и анализа показателей разработки месторождений, планирования добычи и переработки углеводородного сырья.
2. Нормативные ссылки
