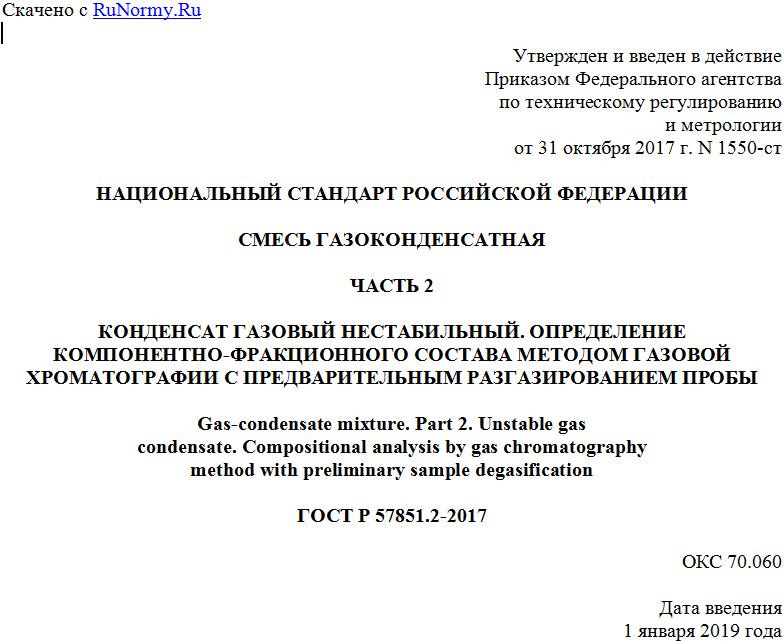

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 31 октября 2017 г. N 1550-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СМЕСЬ ГАЗОКОНДЕНСАТНАЯ
ЧАСТЬ 2
КОНДЕНСАТ ГАЗОВЫЙ НЕСТАБИЛЬНЫЙ. ОПРЕДЕЛЕНИЕ
КОМПОНЕНТНО-ФРАКЦИОННОГО СОСТАВА МЕТОДОМ ГАЗОВОЙ
ХРОМАТОГРАФИИ С ПРЕДВАРИТЕЛЬНЫМ РАЗГАЗИРОВАНИЕМ ПРОБЫ
Gas-condensate mixture. Part 2. Unstable gas
condensate. Compositional analysis by gas chromatography
method with preliminary sample degasification
ГОСТ Р 57851.2-2017
ОКС 70.060
Дата введения
1 января 2019 года
Предисловие
1 РАЗРАБОТАН Обществом с ограниченной ответственностью "Научно-исследовательский проектный институт нефти и газа "Петон" (ООО "НИПИ НГ "Петон")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 52 "Природный и сжиженные газы"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 31 октября 2017 г. N 1550-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Комплекс национальных стандартов под общим наименованием "Смесь газоконденсатная" состоит из следующих частей:
- Часть 1. Газ сепарации. Определение компонентного состава методом газовой хроматографии;
- Часть 2. Конденсат газовый нестабильный. Определение компонентно-фракционного состава методом газовой хроматографии с предварительным разгазированием пробы;
- Часть 3. Конденсат газовый нестабильный. Определение компонентно-фракционного состава методом газовой хроматографии без предварительного разгазирования пробы;
- Часть 4. Расчет компонентно-фракционного состава.
Комплекс стандартов устанавливает определение компонентно-фракционного состава газа сепарации и нестабильного газового конденсата методом газовой хроматографии с дальнейшим вычислением на основе полученных данных компонентно-фракционного состава газоконденсатной смеси.
ГОСТ Р 57851.1 устанавливает метод измерений молярной доли неуглеводородных компонентов (водорода, кислорода, гелия, азота, диоксида углерода), индивидуальных углеводородов C1 - н-C5, фракций углеводородов C6 - C10 (или фракции C6+высшие), серосодержащих соединений (сероводорода, карбонилсульфида, дисульфида углерода, индивидуальных меркаптанов C1 - C4, сульфидов, производных тиофена), метанола в газе сепарации методом газовой хроматографии.
ГОСТ Р 57851.2 устанавливает определение молярной и массовой долей неуглеводородных компонентов (азота, диоксида углерода), индивидуальных углеводородов C1 - н-C5, фракций углеводородов от C6 до C44 (или до C12+высшие), серосодержащих соединений (сероводорода, карбонилсульфида, дисульфида углерода, индивидуальных меркаптанов C1 - C4, сульфидов, производных тиофена), метанола в пробе нестабильного газового конденсата методом газовой хроматографии с предварительным разгазированием пробы.
Метод определения содержания углеводородов от C6 до C44 в дегазированном конденсате адаптирован с положениями международного стандарта ИСО 3924 [1] с учетом потребностей национальной экономики Российской Федерации и особенностей национальной стандартизации.
Методика измерений молярной (массовой) доли индивидуальных компонентов и фракций нестабильного газового конденсата методом газовой хроматографии с предварительным разгазированием пробы аттестована в ФГУП "ВНИИМ им. Д.И. Менделеева", свидетельство об аттестации N 767/242-(01.00250)-2016 от 29.07.2016 г.
ГОСТ Р 57851.3 устанавливает определение молярной и массовой долей неуглеводородных компонентов (азота, диоксида углерода), индивидуальных углеводородов C1 - н-C5, фракций углеводородов от C6 до C44 (или до C12+высшие), серосодержащих соединений (сероводорода, карбонилсульфида, дисульфида углерода, индивидуальных меркаптанов C1 - C4, сульфидов, производных тиофена), метанола в пробе нестабильного газового конденсата прямым вводом пробы в хроматограф (без предварительного разгазирования).
ГОСТ Р 57851.4 устанавливает метод вычисления компонентно-фракционного состава газоконденсатной смеси на основе результатов экспериментального определения компонентно-фракционного состава газа сепарации и нестабильного газового конденсата.
1. Область применения
1.1 Настоящий стандарт устанавливает определение молярной и массовой долей индивидуальных компонентов и фракций нестабильного газового конденсата, основанное на предварительном разгазировании пробы (далее - дегазации), анализе состава газовой фракции (газ дегазации) и жидкой фракции (дегазированный конденсат) хроматографическим методом и последующем объединении полученных результатов.
1.2 В газе дегазации определяют молярную долю неуглеводородных компонентов, углеводородов от C1 до C10 (или фракции C6+высшие), серосодержащих соединений и метанола в диапазонах, приведенных в таблице 1.
Таблица 1
Диапазоны измерений молярной доли компонентов и фракций
в анализируемой пробе газа дегазации
Наименование компонента, фракции <*> Диапазон значений молярной доли компонента, фракции x, %
Метан 0,005 - 95
Этан 0,005 - 40
Пропан 0,005 - 60
Изобутан, н-бутан 0,005 - 20
Изопентан, н-пентан 0,005 - 5
Неопентан 0,005 - 0,10
Углеводороды C6 <*> 0,005 - 1,5
Углеводороды C7 0,005 - 0,5
Углеводороды C8 0,005 - 0,25
Углеводороды C9 0,005 - 0,05
Углеводороды C10 0,005 - 0,025
Углеводороды C6+высшие 0,005 - 2,3
Азот, диоксид углерода 0,005 - 15
Сероводород 0,0010 - 70
Карбонилсульфид <**> 0,0010 - 0,25
Дисульфид углерода 0,0010 - 5
Метилмеркаптан, этилмеркаптан 0,001 - 1,0
Диметилсульфид, изопропилмеркаптан 0,001 - 0,5
н-пропилмеркаптан, 1-метил-1-пропилмеркаптан, метилэтилсульфид, 2-метил-1-пропилмеркаптан 0,0010 - 0,10
2-метил-2-пропилмеркаптан, н-бутилмеркаптан, диэтилсульфид, тетрагидротиофен, диэтилдисульфид, диметилдисульфид 0,0010 - 0,10
Метанол 0,005 - 1,5
<*> Фракции углеводородов Cn, где n - число атомов углерода в молекуле входящего во фракцию н-алкана. <**> Допускается серосодержащие соединения, не перечисленные в настоящей таблице, но присутствующие в пробе газа дегазации, определять по описанной в настоящем стандарте методике измерений в диапазоне значений молярной доли от 0,0010 до 5% и приписывать соответствующую расширенную неопределенность при соблюдении следующих условий: - определяемый серосодержащий компонент присутствует в стандартном образце; - метрологические характеристики стандартного образца соответствуют требованиям, установленным в таблице А.1 (приложение А); - соблюдаются требования к показателям точности при проведении градуировки хроматографа и при выполнении измерений молярной доли серосодержащего компонента пробы газа дегазации.
1.3 В дегазированном конденсате определяют молярную (массовую) долю углеводородов от C1 до C44 (или до C12+высшие), серосодержащих соединений и метанола в диапазонах, приведенных в таблице 2.
Таблица 2
Диапазон измерений молярной и массовой долей компонентов
и фракций в анализируемой пробе дегазированного конденсата
В процентах
Наименование компонента, фракции <*> Диапазон значений молярной доли компонента, фракции x Диапазон значений массовой доли компонента, фракции w
Метан 0,005 - 1,0 0,005 - 0,10
Этан 0,005 - 0,5
Пропан 0,005 - 4 0,005 - 2,0
Изобутан, н-бутан 0,005 - 15 0,005 - 10
Изопентан, н-пентан 0,005 - 25 0,005 - 15
Неопентан 0,005 - 0,10 0,005 - 0,10
Углеводороды C6 <*> 0,005 - 35 0,005 - 35
Углеводороды C7, C8 0,005 - 25 0,005 - 30
Углеводороды C9 0,005 - 15
Углеводороды C10 0,005 - 25
Углеводороды от C11 до C14 0,005 - 10 0,005 - 10
Углеводороды от C15 до C19 0,005 - 5
Углеводороды от C20 до C29 0,005 - 5 0,005 - 2,5
