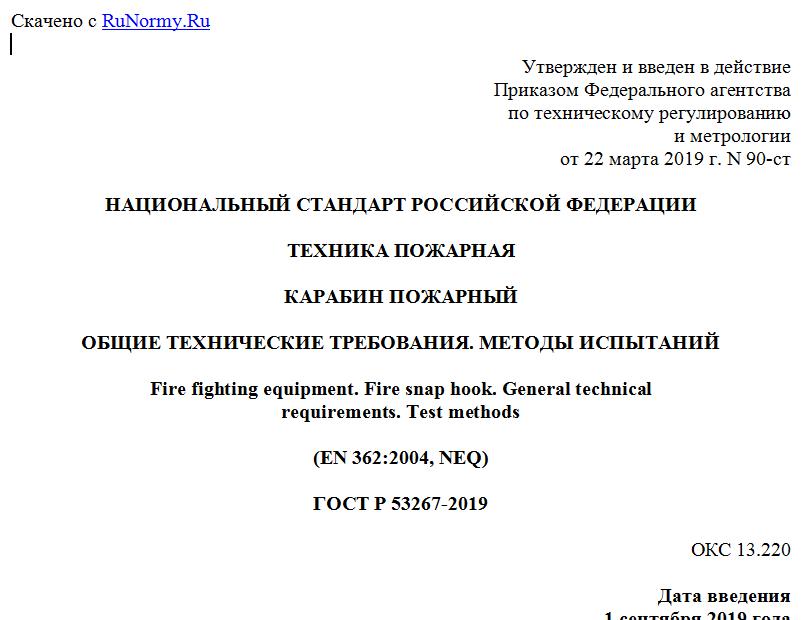

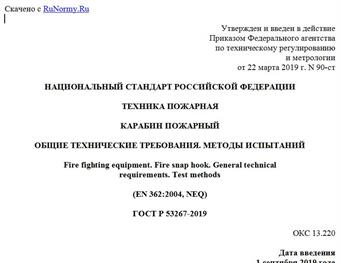

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 22 марта 2019 г. N 90-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТЕХНИКА ПОЖАРНАЯ
КАРАБИН ПОЖАРНЫЙ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ. МЕТОДЫ ИСПЫТАНИЙ
Fire fighting equipment. Fire snap hook. General technical
requirements. Test methods
(EN 362:2004, NEQ)
ГОСТ Р 53267-2019
ОКС 13.220
Дата введения
1 сентября 2019 года
Предисловие
1 РАЗРАБОТАН Федеральным государственным бюджетным учреждением "Всероссийский ордена "Знак почета" научно-исследовательский институт противопожарной обороны" Министерства Российской Федерации по делам гражданской обороны, чрезвычайным ситуациям и ликвидации последствий стихийных бедствий (ФГБУ ВНИИПО МЧС России)
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 274 "Пожарная безопасность"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 22 марта 2019 г. N 90-ст
4 Настоящий стандарт разработан с учетом основных нормативных положений европейского стандарта ЕН 362:2004 "Средства индивидуальной защиты от падения с высоты. Соединительные элементы" (EN 362:2004 "Personal protective equipment against falls from a height - Connectors", NEQ)
5 ВЗАМЕН ГОСТ Р 53267-2009
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
1.1 Настоящий стандарт устанавливает общие технические требования и требования к методам испытаний карабинов пожарных (далее - карабин), предназначенных для оснащения пожарно-спасательных подразделений всех видов пожарной охраны.
1.2 Настоящий стандарт может применяться для подтверждения соответствия требованиям технических регламентов.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 9.301-86 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования
ГОСТ 15.309 Система разработки и постановки продукции на производство. Испытания и приемка выпускаемой продукции. Основные положения
ГОСТ 166 (ИСО 3599-76) Штангенциркули. Технические условия
ГОСТ 7502 Рулетки измерительные металлические. Технические условия
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ Р 15.301 Система разработки и постановки продукции на производство. Продукция производственно-технического назначения. Порядок разработки и постановки продукции на производство
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 карабин пожарный: Карабин, входящий в состав снаряжения пожарного и предназначенный для страховки пожарного при работе на высоте, а также для спасания и самоспасания с высотных уровней, характерной особенностью которого является наличие прямолинейного рабочего участка для навивки пожарно-спасательной веревки.
3.2 крюк: Силовая скоба карабина, воспринимающая рабочие нагрузки по главной оси.
3.3 затвор: Механизм, предназначенный для замыкания карабина.
3.4 веревка пожарная спасательная; ВПС: Веревка, предназначенная для страховки пожарных при тушении пожаров и проведении связанных с ними аварийно-спасательных работ, а также для проведения тренировочных занятий пожарных.
3.5 величина раскрытия затвора: Условная величина, определяемая наружным диаметром цилиндрического шаблона, на котором карабин закрепляется в штатном порядке.
3.6 шарнирное соединение: Поворотный узел крепления затвора к крюку карабина.
3.7 замковое соединение: Узел соединения крюка и откидной части затвора.
3.8 замыкатель: Механизм, закрепленный, как правило, на откидной части затвора, предназначенный для запирания замкового соединения. Замыкатель может быть автоматическим и неавтоматическим.
3.9 замкнутый карабин: Карабин с закрытыми затвором и замыкателем.
3.10 главная ось: Линия в плоскости карабина, вдоль которой действует рабочая нагрузка на карабин.
3.11 малая ось: Линия в плоскости карабина, проходящая перпендикулярно к затвору через его середину.
3.12 силовая скоба: Конструктивный элемент карабина, предназначенный для принятия и удержания прикладываемой рабочей нагрузки.
3.13 назначенный ресурс: Суммарная наработка, при достижении которой эксплуатация объекта должна быть прекращена независимо от его технического состояния.
3.14 работоспособность (работоспособное состояние): Состояние объекта, при котором значения всех параметров, характеризующих способность выполнять заданные функции, соответствует требованиям нормативно-технической и конструкторской документации.
3.15 рабочий участок: Участок карабина, на который навивается пожарная спасательная веревка при выполнении операции самоспасания (спасания пострадавшего).
3.16 расчетный цикл применения: Совокупность взаимосвязанных процессов в работе карабина, включающих последовательное выполнение операций перехода - исходное состояние, отпирание замыкателя, раскрытие затвора до упора, закрытие затвора, запирание замыкателя, возвращение в исходное состояние.
3.17 отказ: Событие, заключающееся в нарушении работоспособного состояния объекта.
3.18 критерий отказа: Признак или совокупность признаков нарушения работоспособного состояния объекта, установленные в нормативно-технической и конструкторской документации.
4 Общие технические требования
4.1 Конструкция карабина пожарного должна обеспечивать возможность его замыкания и последующего раскрытия на цилиндрическом шаблоне диаметром не менее 32 мм.
4.2 Конструкция затвора должна обеспечивать его надежное закрытие. Конструкция замыкателя может быть автоматической или неавтоматической.
4.3 Рабочий участок карабина пожарного (см. рисунок 1) должен иметь по всей длине постоянное круглое сечение диаметром не менее 12 мм или фасонное округлое сечение с разницей между максимальным (14 мм) и минимальным (10 мм) значением в каждом месте поперечного сечения не более 4 мм.
