Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 17 июля 2019 г. N 393-ст

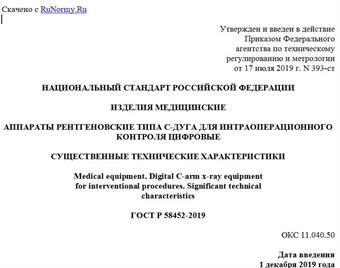

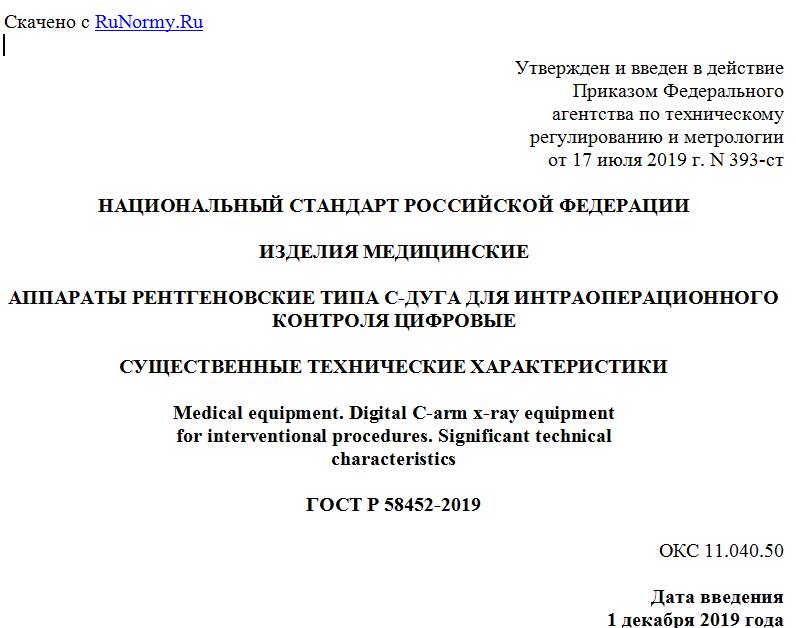

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ИЗДЕЛИЯ МЕДИЦИНСКИЕ
АППАРАТЫ РЕНТГЕНОВСКИЕ ТИПА C-ДУГА ДЛЯ ИНТРАОПЕРАЦИОННОГО
КОНТРОЛЯ ЦИФРОВЫЕ
СУЩЕСТВЕННЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Medical equipment. Digital C-arm x-ray equipment
for interventional procedures. Significant technical
characteristics
ГОСТ Р 58452-2019
ОКС 11.040.50
Дата введения
1 декабря 2019 года
Предисловие
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Российский научно-технический центр информации по стандартизации, метрологии и оценке соответствия" (ФГУП "СТАНДАРТИНФОРМ") и Обществом с ограниченной ответственностью "Медтехстандарт" (ООО "Медтехстандарт")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 011 "Медицинские приборы, аппараты и оборудование"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 17 июля 2019 г. N 393-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт устанавливает существенные технические характеристики рентгеновских аппаратов типа C-дуга для интраоперационного контроля и рентгеновских аппаратов для интервенционных процедур.
Настоящий стандарт распространяется на аппараты, обеспечивающие интраоперационный контроль с помощью цифрового приемника изображения и рентгеновские аппараты для интервенционных процедур, обеспечивающие получение изображения с помощью цифрового приемника изображения.
Стандарт не распространяется на пленочные аппараты.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 31581 Лазерная безопасность. Общие требования безопасности при разработке и эксплуатации лазерных изделий
ГОСТ Р 50267.2.54 (МЭК 60601-2-54:2009) Изделия медицинские электрические. Часть 2-54. Частные требования безопасности с учетом основных функциональных характеристик к рентгеновским аппаратам для рентгенографии и рентгеноскопии
ГОСТ Р 55773 Изделия медицинские электрические. Аппараты рентгеновские для интраоперационного контроля. Технические требования для государственных закупок
ГОСТ Р МЭК 60601-1 Изделия медицинские электрические. Часть 1. Общие требования безопасности с учетом основных функциональных характеристик
ГОСТ Р МЭК 60601-1-2 Изделия медицинские электрические. Часть 1-2. Общие требования безопасности с учетом основных функциональных характеристик. Параллельный стандарт. Электромагнитная совместимость. Требования и испытания
ГОСТ Р МЭК 60601-1-3 Изделия медицинские электрические. Часть 1-3. Общие требования безопасности с учетом основных функциональных характеристик. Дополнительный стандарт. Защита от излучения в диагностических рентгеновских аппаратах
ГОСТ Р МЭК 60601-2-43-2013 Изделия медицинские электрические. Часть 2-43. Частные требования безопасности с учетом основных функциональных характеристик к рентгеновским аппаратам для интервенционных процедур
ГОСТ Р МЭК/ТО 60788 Изделия медицинские электрические. Словарь
ГОСТ Р МЭК 61267 Аппараты рентгеновские медицинские диагностические. Условия излучения при определении характеристик
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены термины по ГОСТ Р МЭК/ТО 60788, ГОСТ Р 55773, а также следующие термины с соответствующими определениями:
3.1 C-дуга: Общее название семейства интраоперационных (хирургических) и интервенционных рентгеновских систем.
Примечание - Название происходит от английского названия "C-arm" и напрямую связано с характерной формой штатива в виде латинской буквы "C". В состав C-дуги входят устройство для генерирования рентгеновского излучения (излучатель и питающее устройство), штатив, приемник изображения, автоматизированное рабочее место.
3.2 автоматизированное рабочее место; АРМ: Комплекс устройств и специального программного обеспечения для визуального представления, анализа, обработки, передачи и хранения цифровых медицинских изображений.
3.3
анод: Электрод рентгеновской трубки, к которому направляется пучок электронов и который обычно содержит мишень. [ГОСТ Р 57083-2016, пункт 3.2]
3.4
ВРЕМЯ НАГРУЗКИ: Определяемое установленным методом время, в течение которого к РЕНТГЕНОВСКОЙ ТРУБКЕ подводится ВХОДНАЯ МОЩНОСТЬ АНОДА. [ГОСТ Р МЭК 60601-1-3-2013, пункт 3.37]
3.5 входная плоскость приемника: Плоскость, перпендикулярная к оси симметрии приемника и рентгеновского излучателя и проходящая через лежащую на этом перпендикуляре точку корпуса приемника, наиболее выступающую в сторону источника рентгеновского излучения.
Примечание - Если входная плоскость корпуса приемника не доступна, за входную плоскость принимают доступную плоскость штатива рентгеновского аппарата, наиболее приближенную к приемнику.
3.6 динамический диапазон: Отношение максимальной интенсивности рентгеновского излучения к минимальной (при одновременном облучении входной плоскости плоскопанельного детектора или усилителя рентгеновского изображения), при котором различаются (обнаруживаются) расположенные на входной плоскости тесты заданного радиационного контраста и заданной геометрической величины и формы.
Примечание - Измерение динамического диапазона осуществляется с помощью специальных тест-объектов, например КДЦ-1 и аналогичных.
3.7
КВАНТОВАЯ ЭФФЕКТИВНОСТЬ РЕГИСТРАЦИИ DQE(u, v): Отношение двух функций, каждая из которых представляет собой СПЕКТР МОЩНОСТИ ШУМА (NPS); причем в числителе записан СПЕКТР МОЩНОСТИ ШУМА входного сигнала (на ПОВЕРХНОСТИ ДЕТЕКТОРА), пропущенный через фильтр с характеристикой, которая задается передаточной функцией системы, а в знаменателе - СПЕКТР МОЩНОСТИ ШУМА выходного сигнала, измеренный с использованием ИСХОДНЫХ ДАННЫХ. Примечание - Вместо двухмерной функции КВАНТОВОЙ ЭФФЕКТИВНОСТИ РЕГИСТРАЦИИ часто представляют сечение двухмерной функции вдоль оси, соответствующей одной из пространственных частот. [ГОСТ IEC 62220-1-2011, пункт 3.3]
