Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 9 апреля 2019 г. N 123-ст

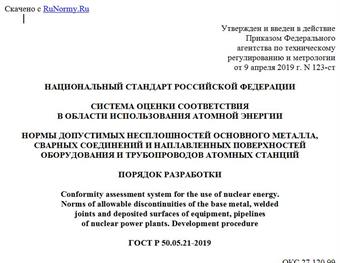

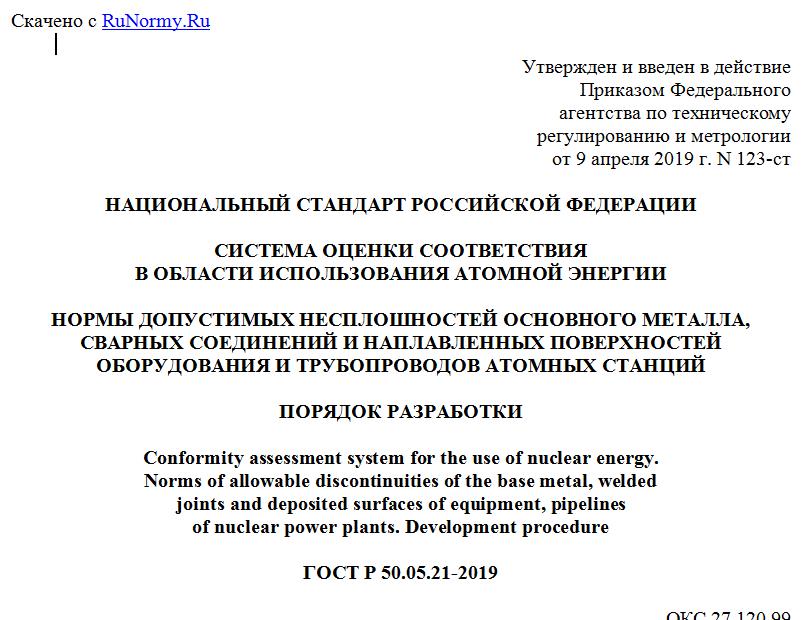

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМА ОЦЕНКИ СООТВЕТСТВИЯ
В ОБЛАСТИ ИСПОЛЬЗОВАНИЯ АТОМНОЙ ЭНЕРГИИ
НОРМЫ ДОПУСТИМЫХ НЕСПЛОШНОСТЕЙ ОСНОВНОГО МЕТАЛЛА,
СВАРНЫХ СОЕДИНЕНИЙ И НАПЛАВЛЕННЫХ ПОВЕРХНОСТЕЙ
ОБОРУДОВАНИЯ И ТРУБОПРОВОДОВ АТОМНЫХ СТАНЦИЙ
ПОРЯДОК РАЗРАБОТКИ
Conformity assessment system for the use of nuclear energy.
Norms of allowable discontinuities of the base metal, welded
joints and deposited surfaces of equipment, pipelines
of nuclear power plants. Development procedure
ГОСТ Р 50.05.21-2019
ОКС 27.120.99
Дата введения
1 августа 2019 года
Предисловие
1 РАЗРАБОТАН Акционерным обществом "Российский концерн по производству электрической и тепловой энергии на атомных станциях" (АО "Концерн Росэнергоатом")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 322 "Атомная техника"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 9 апреля 2019 г. N 123-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
1.1 Настоящий стандарт устанавливает порядок разработки и применения норм допустимых несплошностей в основном металле, сварных соединениях и наплавленных поверхностях (далее - металле) оборудования, трубопроводов и других элементов атомных станций при проведении оценки соответствия в форме контроля при эксплуатации, проводимого в соответствии с федеральными нормами и правилами в области использования атомной энергии [1], устанавливающими правила контроля металла при эксплуатации.
1.2 Настоящий стандарт предназначен для разработки норм допустимых несплошностей в металле оборудования, трубопроводов и других элементов атомных станций, для которых в [1] не установлены нормы оценки их качества.
1.3 Настоящий стандарт распространяется на оборудование, трубопроводы и другие элементы атомных станций (за исключением корпуса реактора) с реакторными установками типа водо-водяной энергетический реактор, реактор большой мощности канальный и энергетический гетерогенный петлевой реактор с шестью петлями циркуляции теплоносителя.
1.4 Настоящий стандарт может применяться для исследовательских ядерных установок, при условии его включения в состав проектной или конструкторской документации.
1.5 Настоящий стандарт не применяется для разработки норм толщин стенок с механизмами деградации, которые приводят к изменению толщины стенки оборудования, трубопроводов и других элементов атомных станций в процессе эксплуатации (например, эрозионно-коррозионный износ, кавитация, эрозия и т.д.).
2 Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на следующий стандарт:
ГОСТ Р 50.05.15 Система оценки соответствия в области использования атомной энергии. Оценка соответствия в форме контроля. Неразрушающий контроль. Термины и определения.
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения. Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 50.05.15, [1], а также следующие термины с соответствующими определениями:
3.1 доминирующий механизм деградации: Один из нескольких механизмов деградации, старения, повреждений металла, приводящий к наиболее быстрому росту несплошности.
3.2 критический размер несплошности: Геометрические размеры несплошности, которые определены без коэффициентов запаса прочности.
3.3 нормы допустимой несплошности: Допустимые геометрические размеры несплошности металла оборудования, трубопроводов и других элементов атомных станций.
3.4 расчетная несплошность: Используемая в расчете несплошность, представленная в виде трещины.
4 Обозначения и сокращения
4.1 Сокращения
В настоящем стандарте применены следующие сокращения:
АС - атомная станция;
ГИ - гидравлические испытания;
КИН - коэффициент интенсивности напряжений;
МГИ - металлографические исследования;
МКЭ - метод конечных элементов;
МРЗ - максимальное расчетное землетрясение;
НДС - напряженно-деформированное состояние;
НУЭ - нормальные условия эксплуатации;
ПКД - проектная и конструкторская документация.
4.2 Обозначения
В настоящем стандарте применены следующие обозначения:
a - высота поверхностной расчетной несплошности, м;
c - полудлина расчетной несплошности, м;
s - толщина стенки, м;
[KI] - допускаемое значение коэффициента интенсивности напряжений, МПа·м1/2;
KI - коэффициент интенсивности напряжений для трещины нормального отрыва, МПа·м1/2;
Tк - критическая температура хрупкости материала, °C;
T - температура, °C;
KIC - критический коэффициент интенсивности напряжений для трещины нормального отрыва, МПа·м1/2;
nк - коэффициент запаса для коэффициента интенсивности напряжений;
