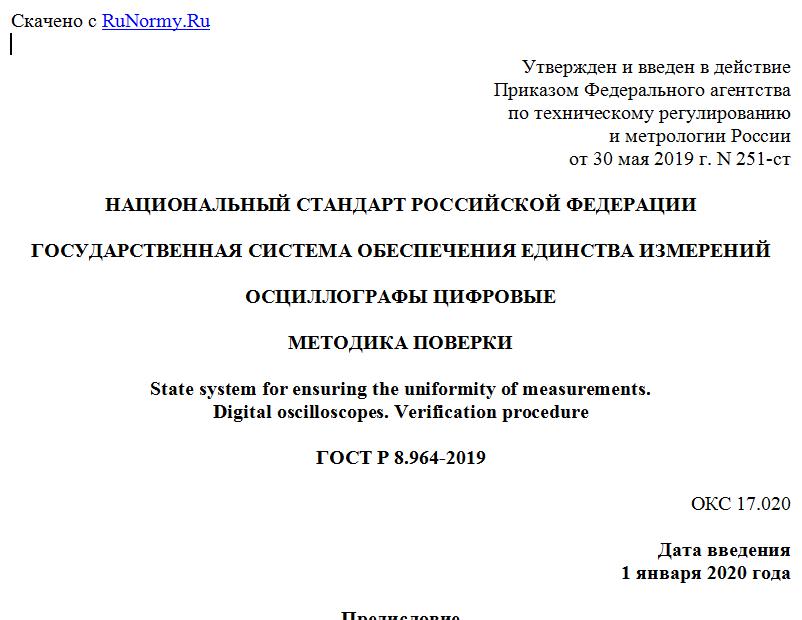

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии России
от 30 мая 2019 г. N 251-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
ОСЦИЛЛОГРАФЫ ЦИФРОВЫЕ
МЕТОДИКА ПОВЕРКИ
State system for ensuring the uniformity of measurements.
Digital oscilloscopes. Verification procedure
ГОСТ Р 8.964-2019
ОКС 17.020
Дата введения
1 января 2020 года
Предисловие
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 206 "Эталоны и поверочные схемы"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии России от 30 мая 2019 г. N 251-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на цифровые осциллографы (далее - ОЦ) с временем нарастания переходной характеристики не менее 35 пс и устанавливает методику первичной и периодической поверок.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 12.3.019 Система стандартов безопасности труда. Испытания и измерения электрические. Общие требования безопасности
ГОСТ Р 8.761 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений импульсного электрического напряжения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Операции поверки
3.1 При проведении поверки ОЦ выполняют следующие операции:
- внешний осмотр (8.1);
- опробование (8.2);
- проверка обеспечения защиты программного обеспечения (8.3);
- определение метрологических характеристик (8.4);
- определение диапазона значений и относительной погрешности коэффициента отклонения (8.4.1);
- определение относительной погрешности измерения напряжения постоянного тока (8.4.2);
- определение относительной погрешности постоянного смещения (8.4.3);
- определение диапазона значений и относительной погрешности коэффициента развертки (8.4.4);
- определение абсолютной погрешности измерения временных интервалов (8.4.5);
- определение времени нарастания переходной характеристики [полосы пропускания амплитудно-частотной характеристики (АЧХ)] (8.4.6).
3.2 Первичную поверку допускается совмещать с приемо-сдаточными испытаниями ОЦ в случае, если лаборатория предприятия-изготовителя аккредитована на право проведения поверки. Периодичность поверки устанавливают в нормативном документе на ОЦ утвержденного типа.
3.3 Определение относительной погрешности коэффициента отклонения или относительной погрешности измерения напряжения постоянного тока, относительной погрешности коэффициента развертки или абсолютной погрешности измерения временных интервалов, относительной погрешности установки частоты внутреннего опорного генератора прямым измерением частоты или методом "нулевых биений", времени нарастания переходной характеристики или полосы пропускания АЧХ проводят в случае нормирования указанных метрологических характеристик в нормативной документации (далее - НД) на ОЦ конкретного типа.
4 Средства поверки
4.1 При поверке применяют средства измерений (далее - СИ), основные метрологические характеристики которых приведены в таблице 1.
Таблица 1
Основные метрологические характеристики средств поверки
Наименование средства поверки Основные метрологические характеристики СИ
Калибратор осциллографов с формирователями электрических сигналов с заданными амплитудно-временными параметрами Диапазон напряжения постоянного тока: для нагрузки 50 Ом +/- (1 мВ ... 5 В); для нагрузки 1 МОм +/- (1 мВ ... 200 В); пределы допускаемой погрешности установки напряжения +/- (0,025% + 25 мкВ). Диапазон частот синусоидального напряжения (10 ... 1000) МГц, пределы допускаемой относительной погрешности установки частоты +/- 2,5·10-7. Значения длительности фронта импульсов (25, 70, 150, 500) пс, пределы допускаемой абсолютной погрешности установки длительности фронта импульсов (в зависимости от длительности фронта импульсов) от +/- 4 до +/- 40 пс. Диапазон периода импульсного сигнала (или сигнала временных маркеров) от 9 нс до 500 мс, пределы допускаемой относительной погрешности установки периода сигнала +/- 2,5·10-7
Генератор испытательных импульсов с формирователем импульсов с малой длительностью фронта Длительность фронта испытательного импульса не более 11 пс, значение амплитуды в диапазоне от 100 до 1000 мВ
Частотомер электронно-счетный Диапазон измеряемых частот (10 ... 2000) МГц, пределы допускаемой относительной погрешности измерения частоты +/- 3·10-8
Примечания
1 При поверке допускается использование средств измерений отличных от указанных в таблице 1 с погрешностью измерения, не превышающей 1/3 допускаемой погрешности определяемой метрологической характеристики ОЦ.
2 При поверке допускается применение генераторов импульсного сигнала с диапазоном периода, обеспечивающим определение погрешности коэффициентов развертки в соответствии с НД на ОЦ конкретного типа.
3 Применяемые при поверке СИ импульсного электрического напряжения должны соответствовать требованиям ГОСТ Р 8.761.
4 При поверке допускается применять различные коаксиальные ВЧ (СВЧ) элементы: переходы на разные сечения измерительного тракта, кабели измерительные, аттенюаторы, нагрузки проходные 50 Ом и др.
4.2 При поверке применяют вспомогательные СИ, основные метрологические характеристики которых приведены в таблице 2.
Таблица 2
Основные метрологические характеристики вспомогательных СИ
