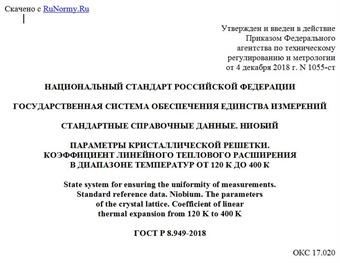

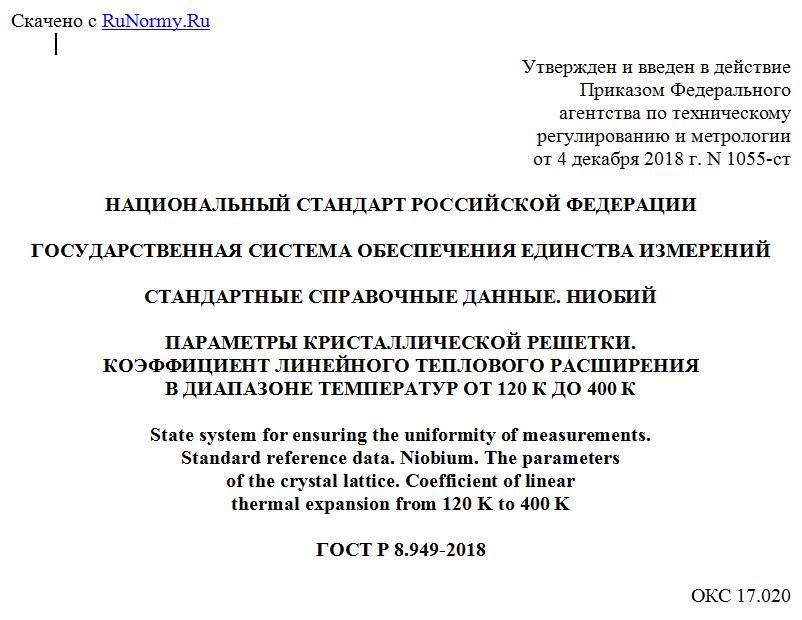

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 4 декабря 2018 г. N 1055-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
СТАНДАРТНЫЕ СПРАВОЧНЫЕ ДАННЫЕ. НИОБИЙ
ПАРАМЕТРЫ КРИСТАЛЛИЧЕСКОЙ РЕШЕТКИ.
КОЭФФИЦИЕНТ ЛИНЕЙНОГО ТЕПЛОВОГО РАСШИРЕНИЯ
В ДИАПАЗОНЕ ТЕМПЕРАТУР ОТ 120 К ДО 400 К
State system for ensuring the uniformity of measurements.
Standard reference data. Niobium. The parameters
of the crystal lattice. Coefficient of linear
thermal expansion from 120 K to 400 K
ГОСТ Р 8.949-2018
ОКС 17.020
Дата введения
1 марта 2019 года
Предисловие
1 РАЗРАБОТАН Главным научным метрологическим центром "Стандартные справочные данные о физических константах и свойствах веществ и материалов" (ГНМЦ "ССД")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 180 "Стандартные справочные данные о физических константах и свойствах веществ и материалов"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 4 декабря 2018 г. N 1055-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на стандартные справочные данные ниобия, базовую характеристику конденсированного вещества - параметров кристаллической решетки в сферических монокристаллических образцах кислорода и на данные о величинах коэффициента линейного теплового расширения в диапазоне температур от 120 К до 400 К.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 34100.3 Неопределенность измерения. Часть 3. Руководство по выражению неопределенности измерения
ГОСТ Р 8.614 Государственная система обеспечения единства измерений. Государственная служба стандартных справочных данных. Основные положения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Общие положения
В настоящем стандарте приведены значения структурных характеристик металлического ниобия (Nb) и данные о коэффициенте линейного теплового расширения (КЛТР) по результатам высокоточных измерений на современном дифрактометрическом оборудовании.
Параметры кристаллической решетки описывают строение кристаллических веществ (тип и размеры элементарной ячейки) и определяют их многие физические свойства. Эти данные относятся к базовым характеристикам конденсированного состояния вещества, отражая баланс сил притяжения и отталкивания между атомами. Объем ячейки, вычисляемый по этим данным, и значения КЛТР при наличии данных для различных температур используют при проектировании материалов, включающих ниобий, в различных устройствах. Диапазон, в котором используют ниобийсодержащие материалы, включает температуры от низких до предельно высоких температур.
Таблицы стандартных справочных данных о параметрах кристаллической решетки сферических монокристаллических образцов кислорода в техническом высокочистом ниобии получены методом газотранспортного синтеза.
4 Основная часть
В настоящем стандарте по результатам дилатометрических измерений компараторным методом приведены стандартные справочные данные о параметрах кристаллической решетки и о величинах КЛТР ниобия в диапазоне температур от 120 К до 400 К, разработанные в соответствии с ГОСТ Р 8.614 и ГОСТ 34100.3.
Достоверные данные получены с использованием современных рентгеновских дифрактометров для измерения структурных характеристик монокристаллов и обоснованных научных работ.
4.1 Подготовка образцов
Для исследования в настоящем стандарте используют образцы из друз ниобия, с небольшим (0,3 масс. %) различным обогащением кислорода, полученных газотранспортным методом из дополнительного очищенного сырья. Образцы для прецизионных измерений подготавливают из кубиков монокристаллических друз.
Для высокоточного рентгенографирования используют образцы сферической формы, которая позволяет наиболее точно учитывать влияние поглощения рентгеновских лучей при обработке дифракционной картины. Диаметр сферы подбирают так, чтобы пучок, выходящий из коллиматора рентгеновской трубки, полностью омывал образец. Сферические образцы имеют диаметр от 0,3 мм до 0,4 мм, что позволяет использовать весь объем образца для измерений. Объем и условия полного рентгеновского эксперимента устанавливают отдельно для каждого конкретного образца.
Для обкатки образцов сферы используют специальные устройства, имеющие форму плоского цилиндра. В таком устройстве заготовки (кубической формы) под воздействием потока воздуха быстро перемещаются по кругу, что приводит к стачиванию углов о приклеенные абразивные шкурки. Постепенно уменьшая зернистость шкурки, получают образцы правильной формы с высокой чистотой поверхности. Преимущество имеют шкурки с алмазным и также высокотвердым эльборовым покрытием. Источником воздуха служит компрессор, например аэрографа.
Искаженный слой снимают травлением. Раствор для химического полирования ниобия содержит: плавиковую кислоту, серную кислоту, азотную кислоту, карбамид и воду, соотношение которых в масс. %, представлено в таблице 1.
Таблица 1
Соотношение компонентов в растворе для травления ниобия
Вещество Соотношение компонентов, масс. %
Плавиковая кислота 5,6 - 6,2
Серная кислота 56,3 - 46,9
Азотная кислота 25,2 - 25,7
Карбамид 0,5 - 1,5
Вода 20,8 - 21,3
